Проходной выключатель: схема подключения на 2 и 3 места
7 минут · Обновлено 14.08.2026 · Схемы проверены инженером · Все товары из статьи — на нашем складе
Классика удобства: включили свет у двери — выключили у кровати.

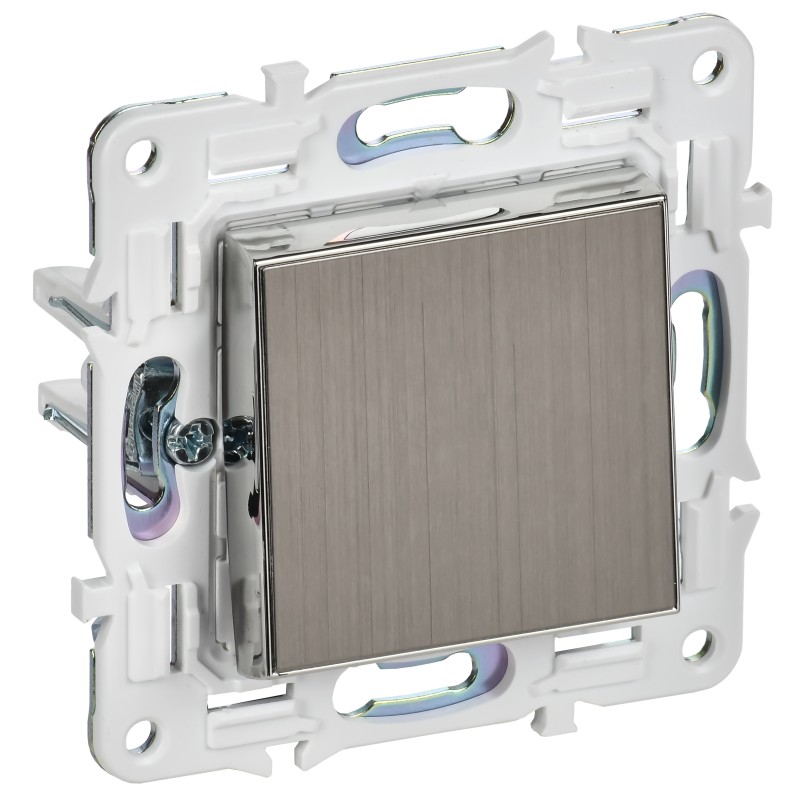

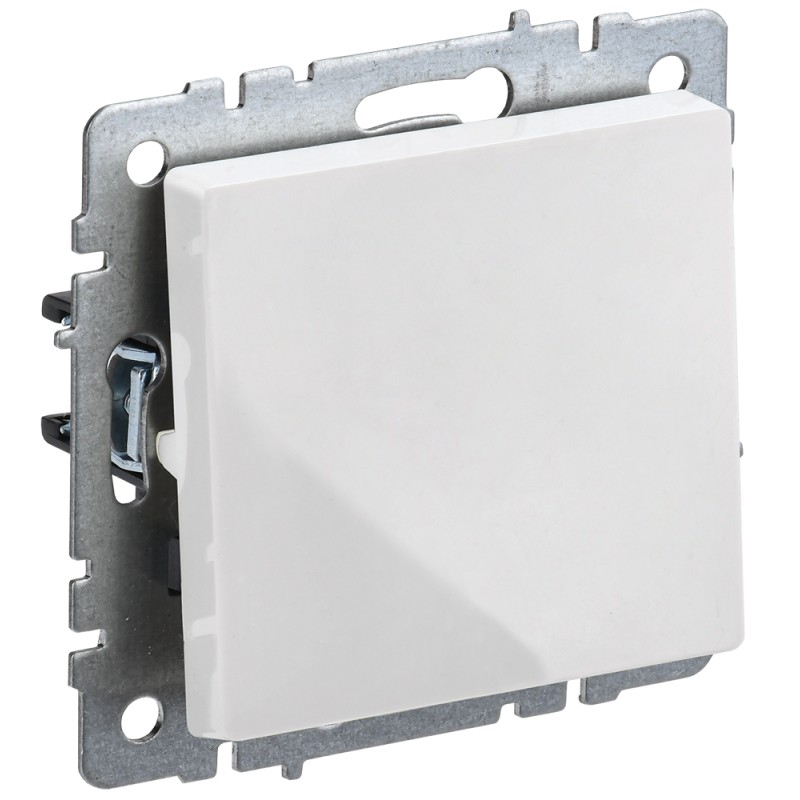

Для этого нужны не обычные выключатели, а проходные (по ГОСТ — «переключатели»): у них три контакта,
и они не разрывают цепь, а перекидывают фазу между двумя линиями. Разберём схему вживую — её можно потрогать.
Схема на 2 места — попробуйте сами
Кликайте по выключателям: ток побежит по активной линии, светильник отреагирует. Свет горит,
когда оба переключателя «смотрят» на одну и ту же линию связи.
Свет: выключен
Цвета жил — по ГОСТ: фаза — коричневая, ноль — синий. Защитный проводник PE (жёлто-зелёный)
подключается к корпусу светильника и в схеме управления не участвует.
Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
Отключите автомат группы освещения в щитке и убедитесь индикаторной отвёрткой, что напряжения нет — на обеих коробках.
Установите подрозетники
Обычные коробки 68 мм в обеих точках управления. Для полых стен — коробки с прижимными лапками.
Проложите трёхжильный кабель
ВВГнг(А)-LS 3×1,5 от щитка к первой точке и между точками. Две жилы между выключателями — линии связи, третья — фазная.
Подключите по схеме
Фазу — на общий контакт (COM) первого переключателя. Две линии связи — попарно между переключателями. COM второго — на светильник, ноль — напрямую с щитка на светильник. Общий контакт на корпусе обозначен L или стрелкой — не перепутайте с линиями связи.
Проверьте с обеих точек
Включите автомат. Свет должен переключаться с каждого места при любом положении второй клавиши. Если работает только в одном положении — смотрите «частые ошибки» ниже.
Частые ошибки. 1) Фаза заведена не на COM, а на линию связи — свет работает
через раз. 2) Куплены обычные выключатели вместо проходных — схема не соберётся, нужен третий контакт.
3) Между точками проложен двухжильный кабель — жил не хватит. 4) Работа под напряжением — никогда:
сначала автомат, потом отвёртка.
Схема на 3 места: добавляем перекрёстный

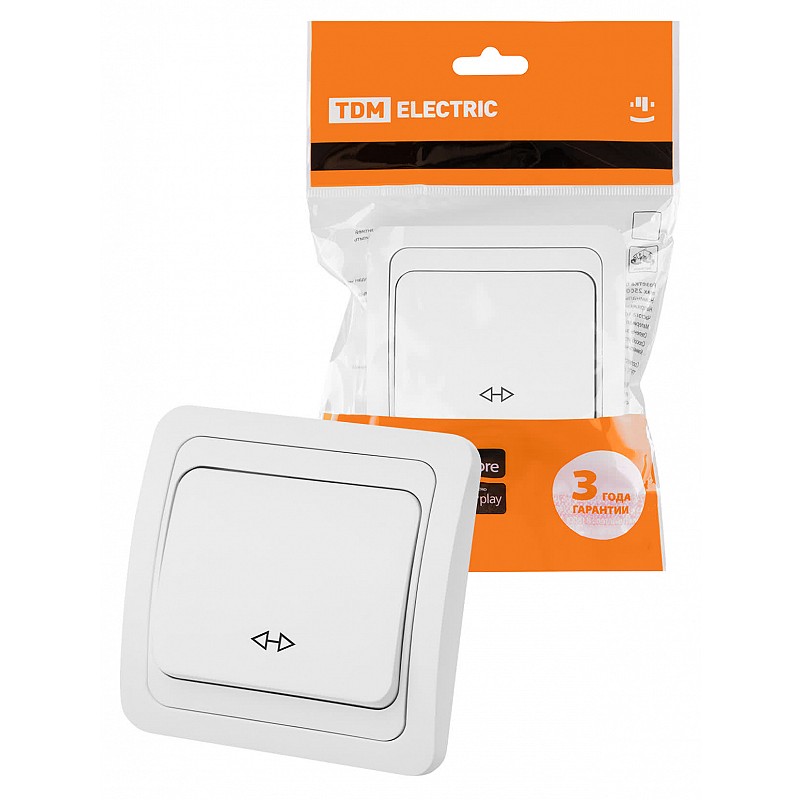

Коридор, лестница, спальня — три точки. По краям остаются проходные, а между ними ставится
перекрёстный (крестовой) переключатель: у него четыре контакта, и он либо пропускает линии связи прямо,
либо меняет их местами. Кликайте по всем трём:
Свет: выключен
Перекрёстный в среднем положении схемы либо пропускает линии прямо, либо перекрещивает их —
за это и название. Точек может быть сколько угодно: 4 места = проходной + два перекрёстных + проходной.
Частые вопросы
Чем проходной выключатель отличается от обычного?
У обычного два контакта — цепь либо замкнута, либо разорвана. У проходного три: общий (COM) и два переключаемых. Он не разрывает цепь, а перекидывает фазу между двумя линиями связи — поэтому пара проходных управляет светом с двух мест.
Можно ли поставить проходной как обычный выключатель?
Да. Подключите фазу на COM, а светильник — на любой из двух других контактов; вторая линия просто не используется. Многие так и делают «на вырост» — потом добавить второе место управления можно без замены механизма.
Какой кабель нужен между двумя проходными выключателями?
Трёхжильный, для линии освещения достаточно ВВГнг(А)-LS 3×1,5 мм² под автомат 10 А. Две жилы — линии связи, третья — фаза либо ноль в зависимости от разводки через распредкоробку.
Почему в каталоге он называется «выключатель проходной», а в ГОСТ — «переключатель»?
По ГОСТ это действительно «переключатель на два направления», но в торговле прижилось «проходной выключатель» — так его и ищут. В нашем каталоге работают оба названия.
Свет включается только при определённом положении второго выключателя. Что не так?
Классический симптом: фаза или светильник подключены не к COM, а к линии связи. Обесточьте линию и проверьте, что фаза приходит на общий контакт первого переключателя (маркировка L или стрелка), а светильник — на общий контакт второго.
Есть ли проходные с подсветкой, двухклавишные, для открытого монтажа?
Да, все варианты: с индикацией (видно в темноте), двухклавишные (две независимые схемы в одном корпусе — например, свет и бра), накладные IP54 для улицы и хозпостроек. Смотрите разделы каталога ниже.
