Профессиональный мультиметр-трассоискатель MS8236 MASCTECH

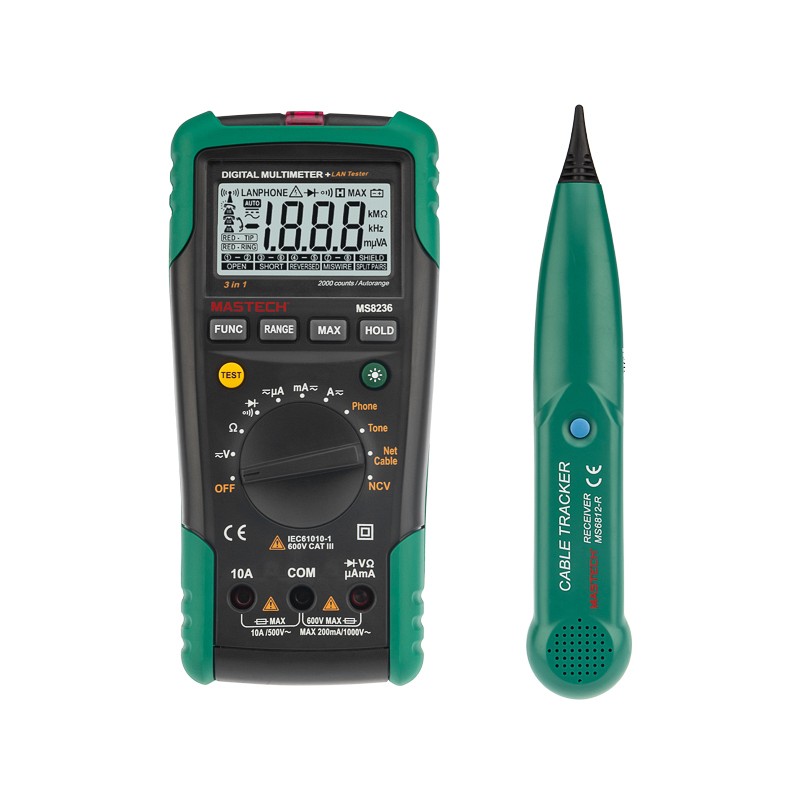

Мультиметр-трассоискатель MASTECH MS8236 — это уникальный прибор, сочетающий в себе функции цифрового мультиметра и кабельного тестера. В случае использования прибора как цифрового мультиметра, он способен измерять постоянное и переменное напряжение до 600 Вольт, постоянный и переменный ток до 10 ампер, сопротивление до 20 Мегаом, а также проверять диоды и проверять цепи на целостность.

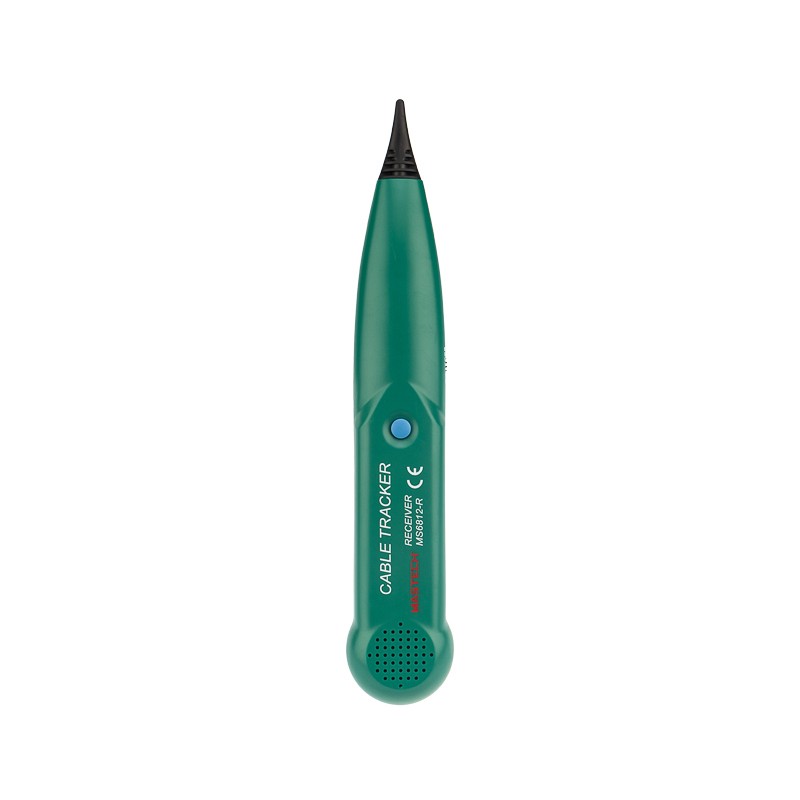

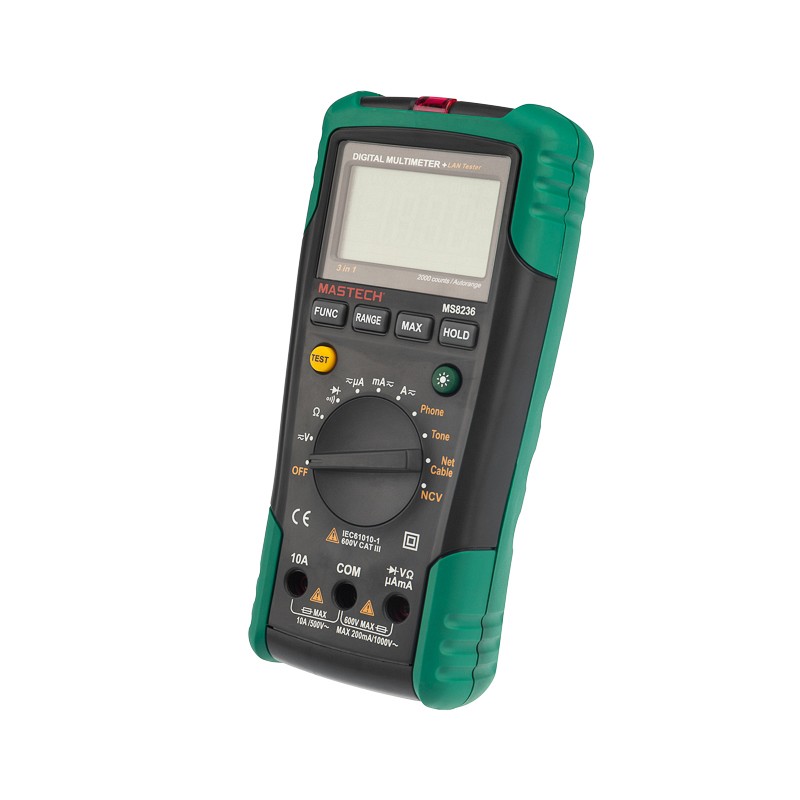

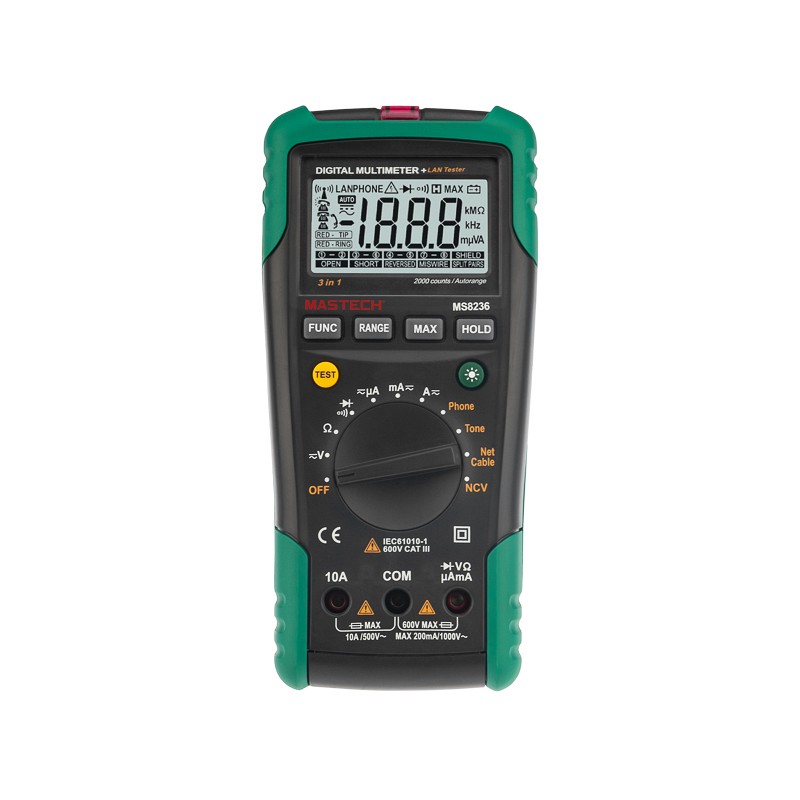

Многопозиционный круговой переключатель служит для выбора единиц измерения и функций кабельного тестера. Измерительные провода подключаются к входным терминалам, расположенным в нижней части корпуса. Кабельный тестер используется для идентификации и прозвонки жил внутри кабеля без удаления изоляции, а также проверки работоспособности телефонной линии. Для этого к прибору через разъем, расположенный в торце прибора, подключается специальный кабель из комплекта поставки. Он состоит из красного и черного провода с «крокодилами» и четырехжильного коннектора телефонной сети. Для идентификации тонового сигнала используется пробник из комплекта поставки. При обнаружении сигнала он будет издавать звуковой сигнал.

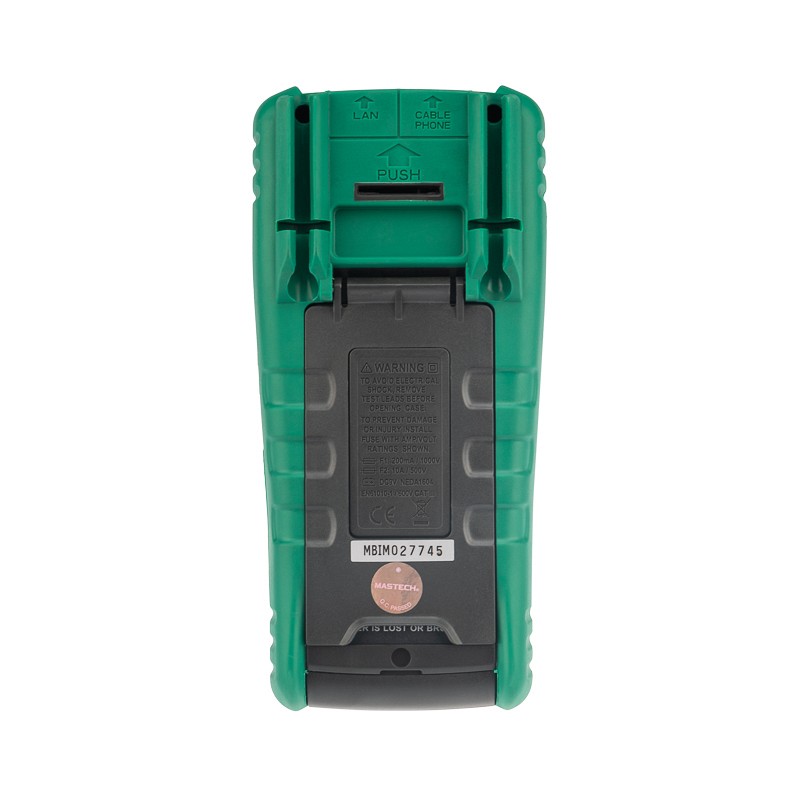

Также с помощью прибора MS8236 можно проверять сетевые LAN кабели. Для этого его нужно подключить одним концом к разъему в торце прибора, а другим — в разъем, расположенный в нижней части прибора. При этом разъем, расположенный в нижней части прибора, необходимо открыть, сняв защитную крышку. Результат теста будет виден в нижней части дисплея.
Для обеспечения безопасных измерений прибор снабжен функцией бесконтактного определения наличия опасного напряжения. Для этого круговой переключатель устанавливается в положение NCV. Детектор находится в торце прибора, подносим его к исследуемому месту. При наличии опасного напряжения будет издаваться звуковой сигнал и моргать светодиод.

Характеристики:
Дисплей: 2000 отсчетов
Автоматический выбор пределов измерений
Возможность ручного выбора пределов измерений
Постоянное напряжение: 0,1 мВ…1000 В, базовая погрешность ±0,5% ±5 единиц счета
Переменное напряжение: 0,1 мВ…750 В, базовая погрешность ±0,8% ±5 единиц счета
Постоянный ток: 0,1 мкА…10 А, базовая погрешность ±1,2% ±5 единиц счета
Переменный ток: 0,1 мкА…10 А, погрешность ±1,5% ±5 единиц счета
Сопротивление: 0,1 Ом…20 МОм, базовая погрешность ±1% ±5 единиц счета
Звуковая прозвонка: сигнал при сопротивлении менее ~70 Ом
Тест диодов
Фиксация показаний дисплея DATA HOLD
Измерение максимального значения
Функции кабельного тестера:
- Тестирование витой пары (T568A, T568B, 10Base-T)
- Проверка и отслеживание трассы кабельных линий
- Тестирование телефонных линий
Автоматическое отключение питания: 15 минут простоя
Подсветка дисплея
Входной импеданс: 10 МОм
Индикация перегрузки: символ «OL» на ЖК дисплее
Индикатор разряда батарей
Диапазон рабочих температур: 0...+40 °С
Диапазон температур хранения: –10...+50 °С
Предохранители: 200 мА/1000 В и 10 А/500 В, плавкие, быстродействующие
Питание: батарея 2 шт. х 9 В тип 6F22

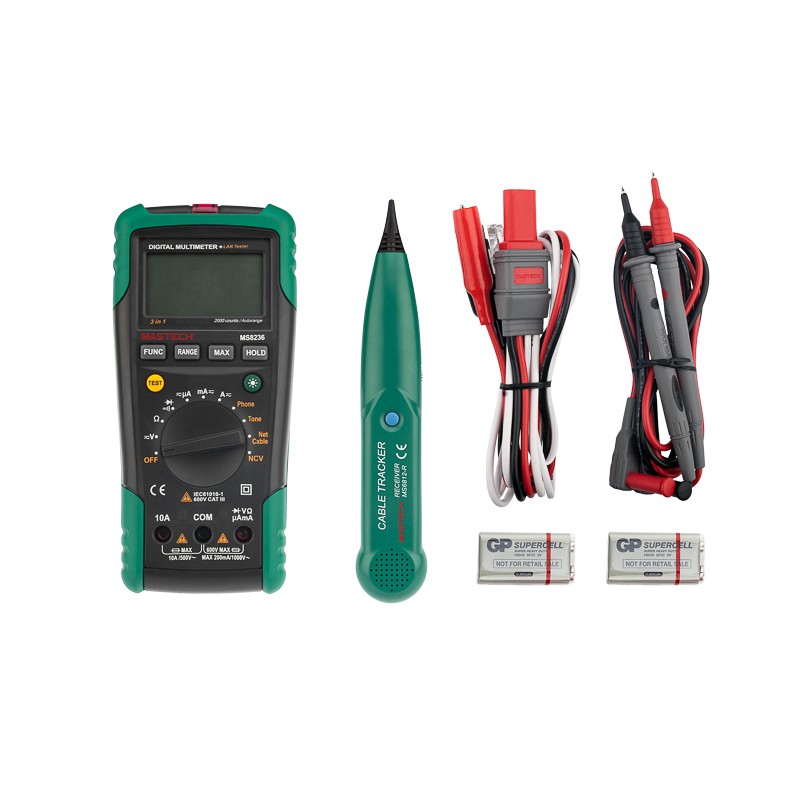

Комплект поставки: прибор, приемник сигнала, съемный модуль, защитная крышка, батареи, измерительные щупы, соединительный кабель, инструкция по эксплуатации
Размеры и масса тестера: 195х92х55 мм, 380 г
Размеры и масса приемника: 238х43х26 мм, 70 г
