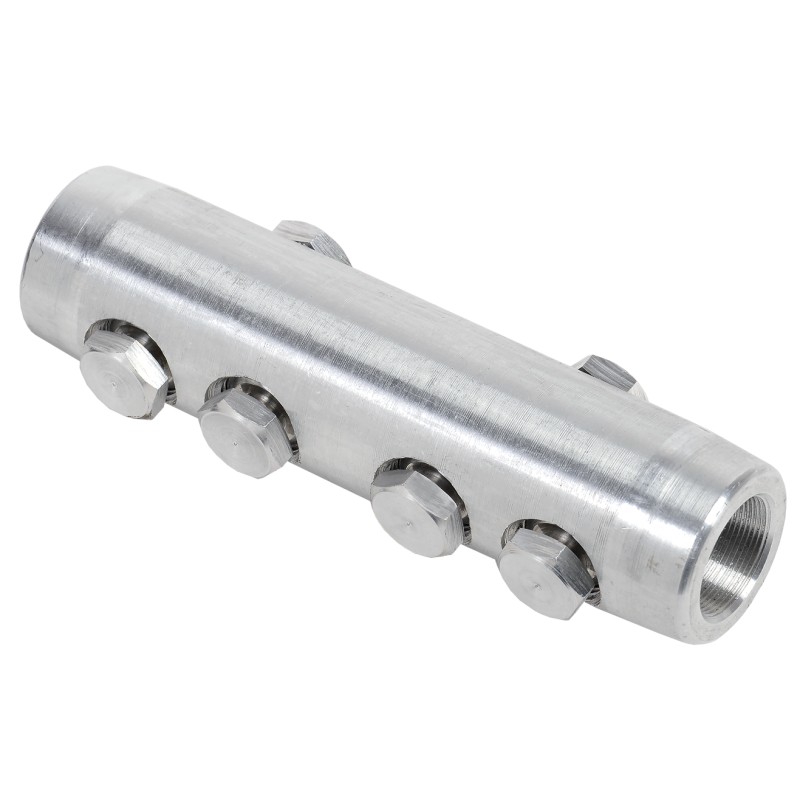

Соединитель болтовой ГС-500 35кВ IEK

Главная » Изделия для электромонтажа » Гильзы соединительные » Соединитель болтовой ГС-500 35кВ IEK

Код для заказа: 365797

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Соединитель болтовой ГС-500 35кВ IEK

51.01%

4 0

Цена

Розница4 285.25 ₽/шт

Юр. лица и ИП−22%3 359.88 ₽показать

Цены включают НДС 22%

Код для заказа: 365797

В наличии: > 100 шт
Срок поставки 3-5 раб.дн.
(Без учёта срока доставки в регионы)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Соединитель болтовой ГС-500 35кВ от IEK - это надежное и качественное изделие для электромонтажа. Предназначено для оконцевания алюминиевых жил различных типов силовых кабелей сечением до 800 мм2 и напряжением 10-35 кВ. Изготовлено из прочных дюралюминиевых сплавов, обеспечивающих долговечность и безопасность использования.

Соединители болтовые ГС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним. У соединителей ГС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
Соединители ГС имеют внутреннею конструктивную перегородку, служащую масляным стопором для жил кабелей с маслопропитанной бумажной изоляцией.
На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.

Номин поперечное сечение	500 мм²
Метрический размер болта - М	20
Количество винтов или болтов	10
Защитное покрытие поверхности	Без покрытия (голый)
Температура эксплуатации	-60...+80 °C
Диапазон напряжения	Свыше 30 кВ
Номин напряжение	35 кВ
Со срывной головкой болта	Да
Длина	180.0 мм
Момент срыва головки болта при монтаже	62,2 Нм
Материал	Дюралюминиевый сплав
Ширина	46.0 мм
Вес	0,558 кг
Высота	46.0 мм

Основные характеристики

Номинальное поперечное сечение	500 мм2
Материал	Дюралюминиевый сплав

Данные для заказа

Бренд	IEK
Код производителя	UGS-500-35KV-S
Артикул	UGS-500-35KV-S
Масса	0.566666
Объём	0.000614
Страна	Китай
Упаковка	3/1/3/30
