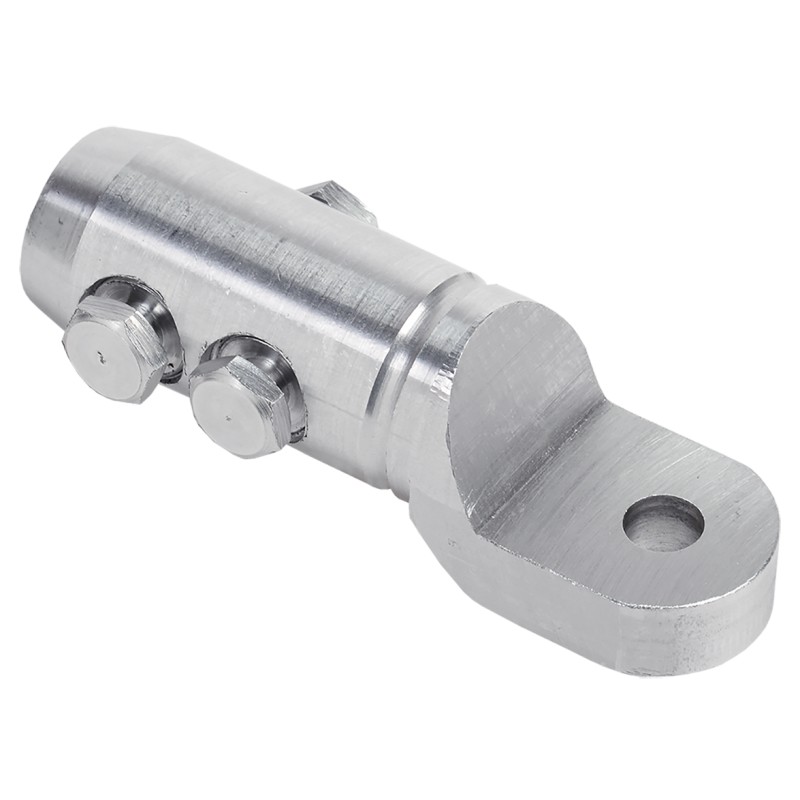

Наконечник болтовой НС-500 35кВ IEK

70.08%

9 0

Цена

Розница6 231.76 ₽/шт

Юр. лица и ИП−22%4 886.10 ₽показать

Цены включают НДС 22%

Код для заказа: 368640

В наличии: > 10 шт
Срок поставки 3-5 раб.дн.
(Без учёта срока доставки в регионы)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Наконечник болтовой НС-500 35кВ от IEK - это надежное изделие для электромонтажа. Он предназначен для оконцевания алюминиевых жил кабелей сечением до 800 мм2. Материал изготовления - дюралюминиевый сплав В95 или Д16Т1. Имеет кольцеобразный фланец и размер болта 20 мм.

Наконечники болтовые НС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним. У наконечников НС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.

Номин поперечное сечение	500 мм²
Метрический размер болта - М	20х1,5
Ширина	46.0
Высота	49.5
Длина	175.0
Количество винтов или болтов	5
Внутр размер присоед части	13.0 мм
Защитное покрытие поверхности	Без покрытия (голый)
Материал	Дюралюминиевый сплав
Форма поперечного сечения	Многопроволочная круглая/секторная жила
Вес	0,524 кг
Рабочее напряжение	35000 В
Температура эксплуатации	-60...+80 °C
Момент срыва головки болта при монтаж каб линий	62,2 Нм

Основные характеристики

Номинальное поперечное сечение	500 мм2
Материал	Дюралюминиевый сплав
Форма фланца	Кольцеобразная
Размер болта	20 мм

Данные для заказа

Бренд	IEK
Код производителя	UNS-500-35KV-S
Артикул	UNS-500-35KV-S
Масса	0.5
Объём	0.000614
Страна	Китай
Упаковка	3/1/3/30
