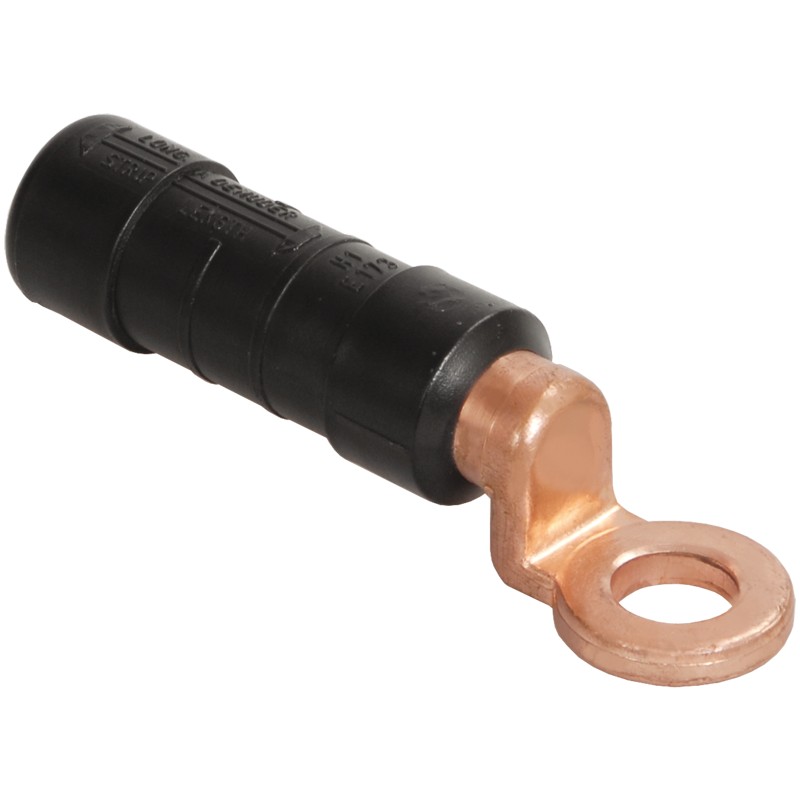

Наконечники герметичные изолированные НИМ 120 (CPTAU 120 D25) IEK

Главная » Кабель » Арматура для СИП » Наконечники герметичные изолированные НИМ 120 (CPTAU 120 D25) IEK

Код для заказа: 372740

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Наконечники герметичные изолированные НИМ 120 (CPTAU 120 D25) IEK

43.85%

3 0

Цена

Розница987.59 ₽/шт

Юр. лица и ИП−22%774.70 ₽показать

Цены включают НДС 22%

Код для заказа: 372740

В наличии: > 100 шт
Срок поставки 3-5 раб.дн.
(Без учёта срока доставки в регионы)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Наконечники НИМ 120 применяют для герметичного оконцевания многожильных проводов опрессовкой. Конструкция обеспечивает герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр.

Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
- 1200 Н для сечений 16 мм2 и 25 мм2.
- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2. Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
Каждому сечению соответствует определенный цвет герметизирующего кольца.
Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.

Стандартное номин поперечное сечение	120 мм²
Материал	Алюминий / Медь
С защитной изоляцией	Да
Температура эксплуатации	-50...+60 °C
Диаметр отверстия под проводник	14.2 мм
Форма поперечного сечения	Многопроволочная круглая/секторная жила
Продольная герметизация	Да
Поперечное сечение - алюминий	120.0 мм²
Номин напряжение	≤ 1000 В
Тип матрицы для оперсовки гильз	Е215
Цвет герметизир кольца	Розовый
Вес	0,125 кг
Общ длина	118.0 мм
Диаметр монтажного отверстия	13.0 мм

Основные характеристики

Номинальное поперечное сечение

120 мм2

Данные для заказа

Бренд	IEK
Код производителя	UZA-25-D120
Артикул	UZA-25-D120
Масса	0.129166
Объём	0.00008
Страна	Китай
Упаковка	10/1/5/240
