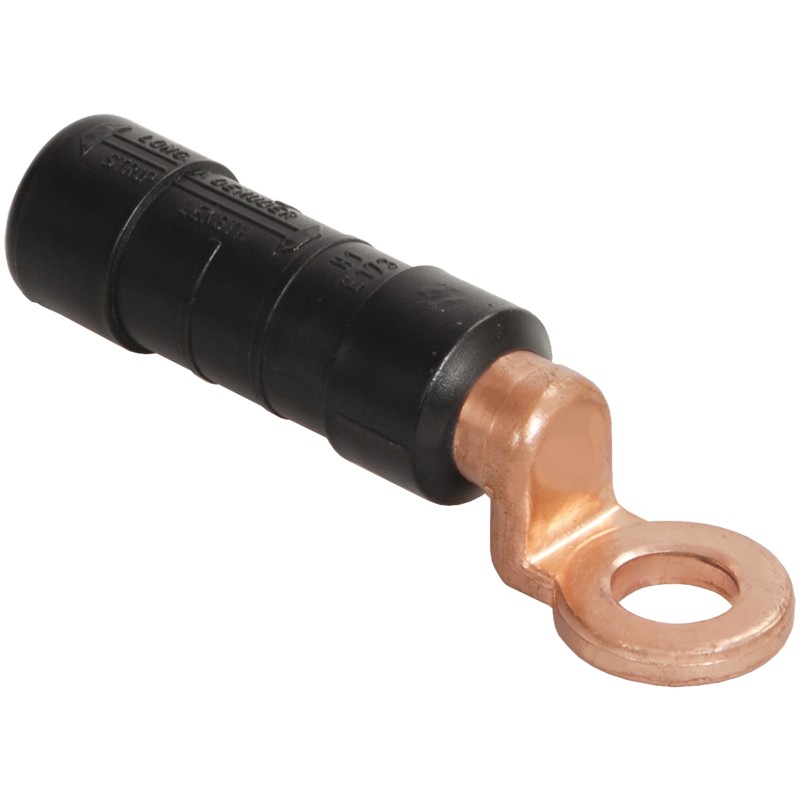

Наконечники герметичные изолированные НИМ 70 (CPTAU 70) IEK

Герметичные изолированные наконечники НИМ 70 от IEK предназначены для оконцевания многожильных проводов опрессовкой. Они обеспечивают надежную герметичность благодаря использованию полимера, устойчивого к ультрафиолетовому излучению и различным погодным условиям. Эти наконечники идеально подходят для использования в условиях, где требуется высокая степень защиты от воздействия окружающей среды.

Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
- 1200 Н для сечений 16 мм2 и 25 мм2.
- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2. Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
Каждому сечению соответствует определенный цвет герметизирующего кольца.
Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.
