Изолятор шинный плоский ИШП 4П для шин 10 и 10/20 мм, длина 458 мм межшинное расстояние 115 мм TDM

Главная » Модульное оборудование » Изоляторы шинные » Изолятор шинный плоский ИШП 4П для шин 10 и 10/20 мм, длина 458 мм межшинное расстояние 115 мм TDM

Код для заказа: 312725

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Изолятор шинный плоский ИШП 4П для шин 10 и 10/20 мм, длина 458 мм межшинное расстояние 115 мм TDM

34.24%

2 0

Цена

Розница2 587.01 ₽/шт

Цены включают НДС 22%

Код для заказа: 312725

В наличии: > 100 шт
Срок поставки 2-3 раб.дн.
(Без учёта срока доставки)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Изолятор шинный плоский ИШП 4П производства компании TDM является неотъемлемой частью модульного оборудования. Этот продукт специально разработан для использования с шинами размером 10 и 10/20 мм. Его длина составляет 458 мм, а межшинное расстояние - 115 мм. Изолятор изготовлен из высококачественных материалов, что гарантирует его долговечность и надежность.

Назначение
Предназначены для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током 250 А – 4000 A.

Применение
Используются при сборке НКУ различного назначения.

Материалы
Материал изоляторов – армированный стекловолокном полиэстр.
Материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой.

Преимущества
Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы.
Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи 250 – 4000 A.

Упаковка
ИШП для шин 5 и 10 мм 180 мм по 2 шт. ИШП для шин 5 и 10 мм 270 мм по 2 шт. ИШП для шин 5 и 10 мм 370 мм по 2 шт. H=20 мм для ИШП по 2 шт. H=30 мм для ИШП по 2 шт. H=40 мм для ИШП по 2 шт. H=50 мм для ИШП по 2 шт. H=60 мм для ИШП по 2 шт. H=70 мм для ИШП по 2 шт. H=90 мм для ИШП по 2 шт. H=110 мм для ИШП по 2 шт. H=150 мм для ИШП по 2 шт. H=1000 мм для ИШП по 5 шт.

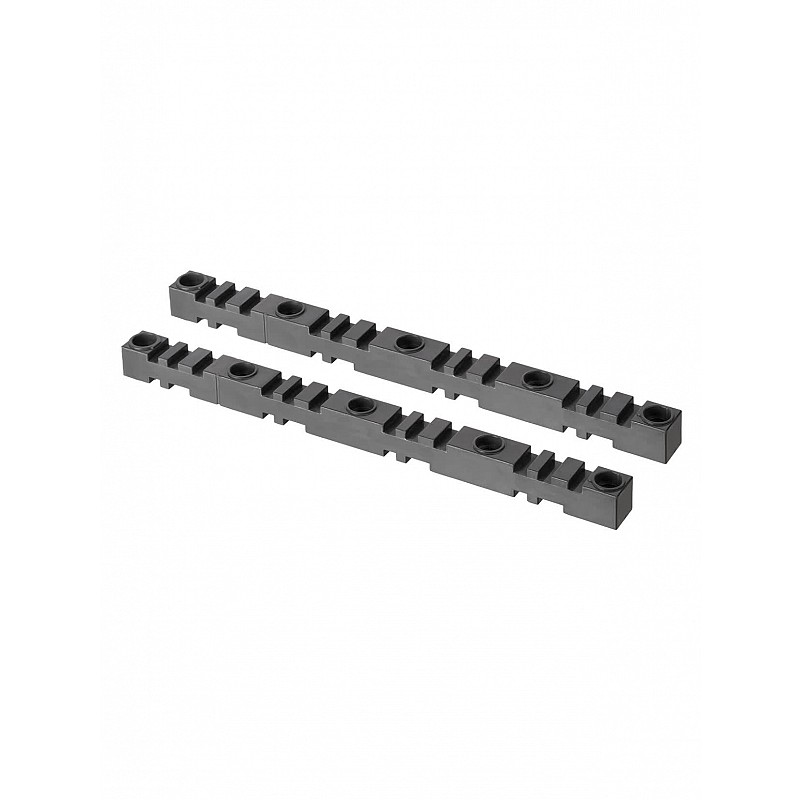

Конструкция
В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.
Шины устанавливаются по шкафу минимум на двух парах изоляторов.
Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек.
Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек.
Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки.

Количество полюсов	4
Макс. номин. ток	4 000 А
Метрический размер болта (М..)	8
Расстояние между шинами	115 мм

Основные характеристики

Серия

SQ0807-002

Данные для заказа

Бренд	TDM
Код производителя	SQ0807-0025
Артикул	54330
Масса	0.595
Объём	0.000549479
Страна	Китай
Упаковка	2/30
Штрихкод	4690259739224
