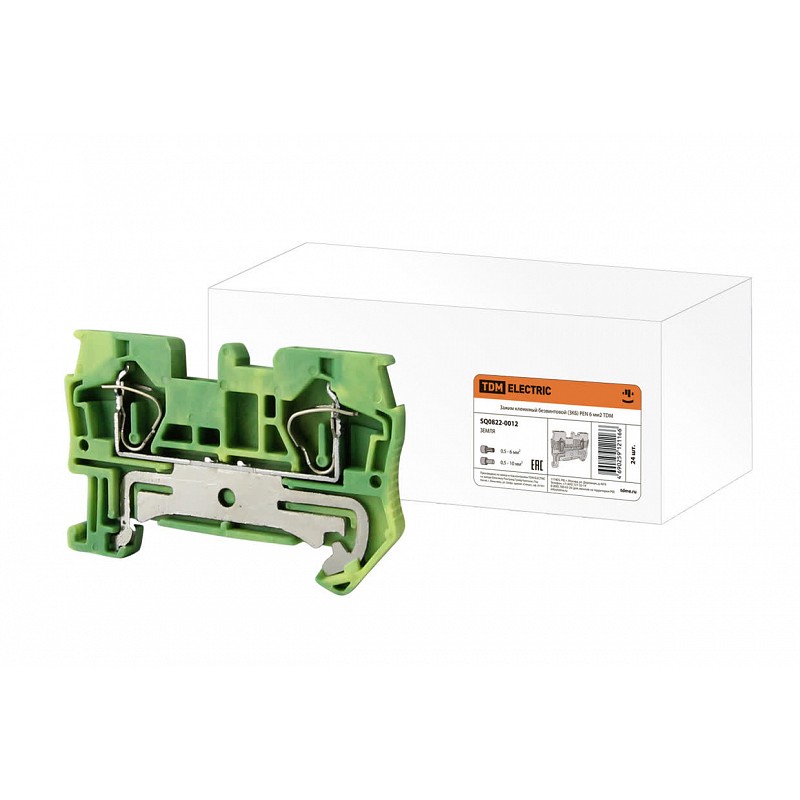

Зажим клеммный безвинтовой (ЗКБ) PEN 6 мм2 TDM

Главная » Модульное оборудование » Клеммные наборные зажимы на DIN-рейку » Зажим клеммный безвинтовой (ЗКБ) PEN 6 мм2 TDM

Код для заказа: 220181

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Зажим клеммный безвинтовой (ЗКБ) PEN 6 мм2 TDM

Распродажа

70.08%

9 0

Цена

РозницаРаспродажа168.85 ₽/шт

Цены включают НДС 22%

Распродажа — только на остаток складаПо этой цене доступно 14 шт Ещё более 1000 шт можно заказать под поставку по 193.98 ₽/штЕсли закажете больше, менеджер пересчитает заказ при подтверждении.

Код для заказа: 220181

В наличии: 14 шт ^{Экспресс: 14 штЕсть в офисе}

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Зажим клеммный безвинтовой PEN 6 мм2 от TDM используется в шкафах, щитах и сборках, а также в технологическом оборудовании в качестве комплектующих. Материалы, используемые в производстве, включают цветной негорючий полиамид для корпуса, латунь с гальваническим покрытием для токоведущей пластины и сталь, покрытую бихроматом никеля, для прижимной пружины.

Применение
Шкафы, щиты, сборки.
Технологическое оборудование в качестве комплектующих.

Материалы
Корпус выполнен из цветного негорючего полиамида (PA66)
Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Прижимная пружина выполнена из стали, покрытой бихроматом никеля.

Назначение
Безопасное и компактное подключение фазных, нулевых и защитных проводников различного сечения.

Преимущества
Надежная фиксация провода любого типа пружинным зажимом с автоматической регулировкой усилия прижима в зависимости от сечения проводника.
Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а качество зажима не зависит от режимов работы нагрузки.
Простая двухступенчатая безвинтовая система крепления проводника делает монтаж быстрым и удобным.
Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.
Позволяет экономить до 50% площади монтажа (ДЗКБ).

Упаковка
ЗКБ 1,5 мм2 по 60 шт. ЗКБ 2,5 мм2 по 50 шт. ЗКБ 4 мм2 по 40 шт. ЗКБ PEN 1,5 мм2 по 60 шт. ЗКБ PEN 2,5 мм2 по 50 шт. ЗКБ PEN 4 мм2 по 40 шт. ЗКБ PEN 6 мм2 по 24 шт. ЗКБ 3 вывода 1,5 мм2 по 50 шт. ЗКБ 3 вывода 2,5 мм2 по 50 шт. ЗКБ 3 вывода PEN 1,5 мм2 по 50 шт. ЗКБ 3 вывода PEN 2,5 мм2 по 50 шт.
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку

Возможно использование с функцией PEN	Да
Высота (на мин. возможной высоте установки)	56 мм
Длина	32 мм
Изолированн.	Да
Класс негорючести изоляц. материала согл. UL94	V0
Количество зажимов на 1 уровень	2
Количество полюсов	1
Количество уровней	1
Материал изоляции корпуса	Термопласт
Направление кодирования	Горизонтальн. и вертикальн.
Напряжение питания для индикатора дефекта	12 В
Номин. (расчетное) напряжение	220 - 616 В
Номин. ток In	52 А
Позиция соединения	Сверху
Поперечн. сечение подключ. многопроволочного (гибкого) провода	0,5 - 6 мм²
Поперечн. сечение подключ. однопроволочного (жесткого) провода	0,5 - 10 мм²
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	0,5 - 6 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	0,5 - 6 мм²
Поперечное сечение жилы	6 мм²
Рабочая температура	-30 - 40 °C
Размер модуля	5,2 мм
С защитой от прикосновения	Да
Соединенные внутри уровни (между собой)	Да
Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Тип питания для индикации дефекта	AC/DC (перемен./постоян.)
Тип разделения	Слайдер
Тип электрич. соединения 1	Соединение с пружинным зажимом
Тип электрич. соединения 2	Соединение с пружинным зажимом
Цвет	Желто-зеленый
Ширина/размер ячейки	8,2 мм

Основные характеристики

Акция	Скидка+
Серия	SQ0822-001

Данные для заказа

Бренд	TDM
Код производителя	SQ0822-0012
Артикул	9224
Масса	0.02465
Объём	0.0000445018
Страна	Китай
Упаковка	24/480
Штрихкод	4690259121159

Файлы

PDFПаспорт изделияОткрыть Скачать

PDFСертификат соответствияОткрыть Скачать
