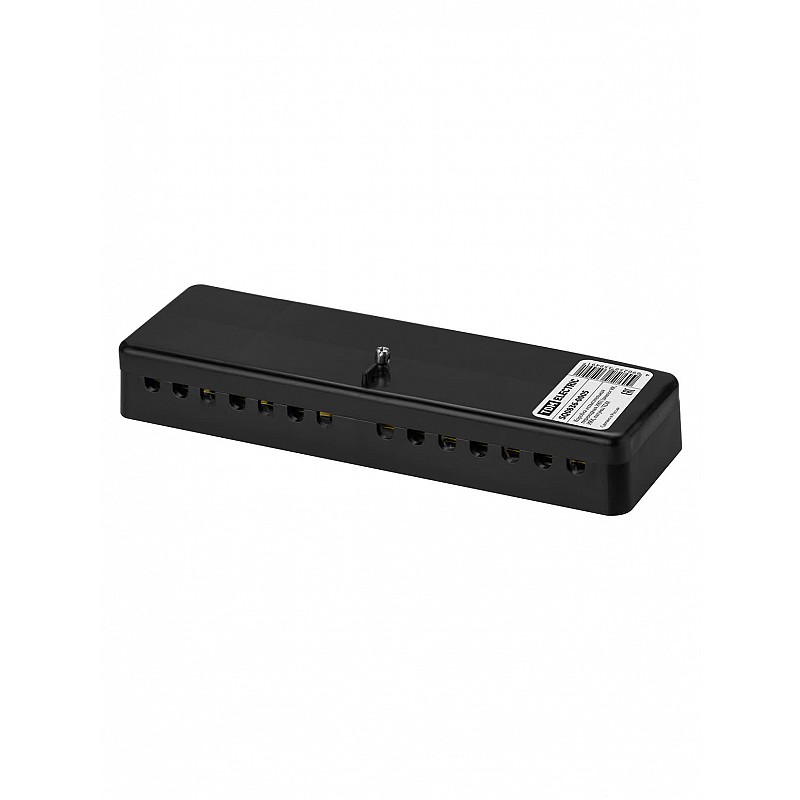

Коробка испытательная переходная ИКП (ИК, ИКК, латунь) TDM

Испытательная переходная коробка ИКП от TDM - это неотъемлемый элемент модульного оборудования, который используется для подключения трехфазных счетчиков электрической энергии к шкафам, щитам и сборкам. Она соответствует требованиям главы 1.5, пункта 15.23 ПУЭ 7 издания.

Применение
Шкафы различного назначения, щиты и сборки, укомплектованные трехфазными счетчиками электрической энергии.
Согласно главе 1.5, п.15.23 ПУЭ 7 издания, цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).

Материалы
Контактная группа изготовлена из оцинкованной стали, что позволяет применять как медные, так и алюминиевые проводники.
Корпус изготовлен из карболита – материала, стойкого к высоким (до 300°), температурам, обладающего высокой механической и коррозийной устойчивостью, отличными электроизо- ляционными свойствами (диэлектрическая постоянная от 5.6 до 8.85), не подверженного воздействию агрессивных сред.
Винты изготовлены из оцинкованной стали.

Конструкция

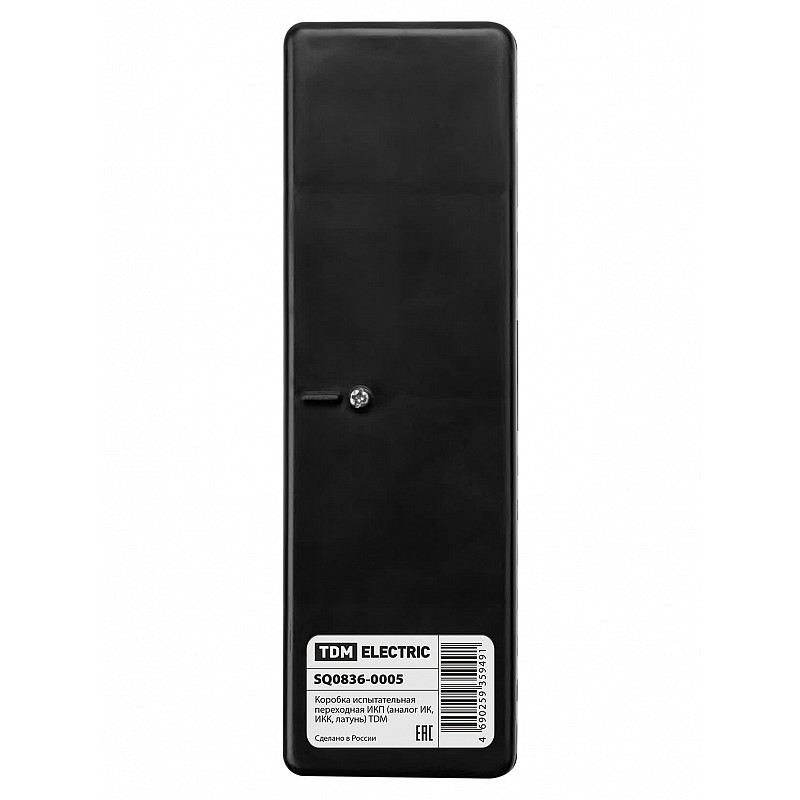

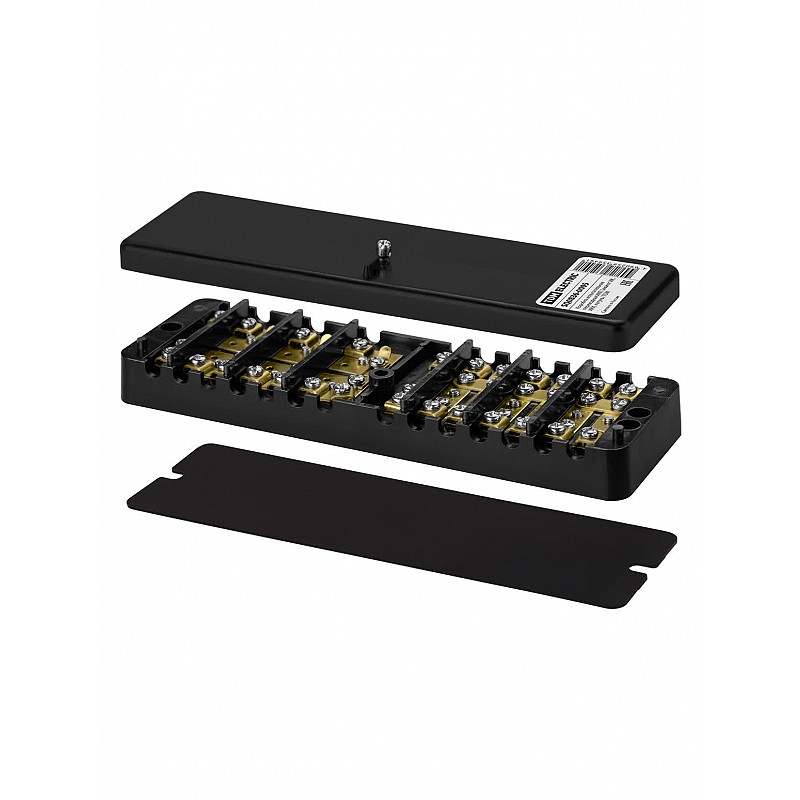

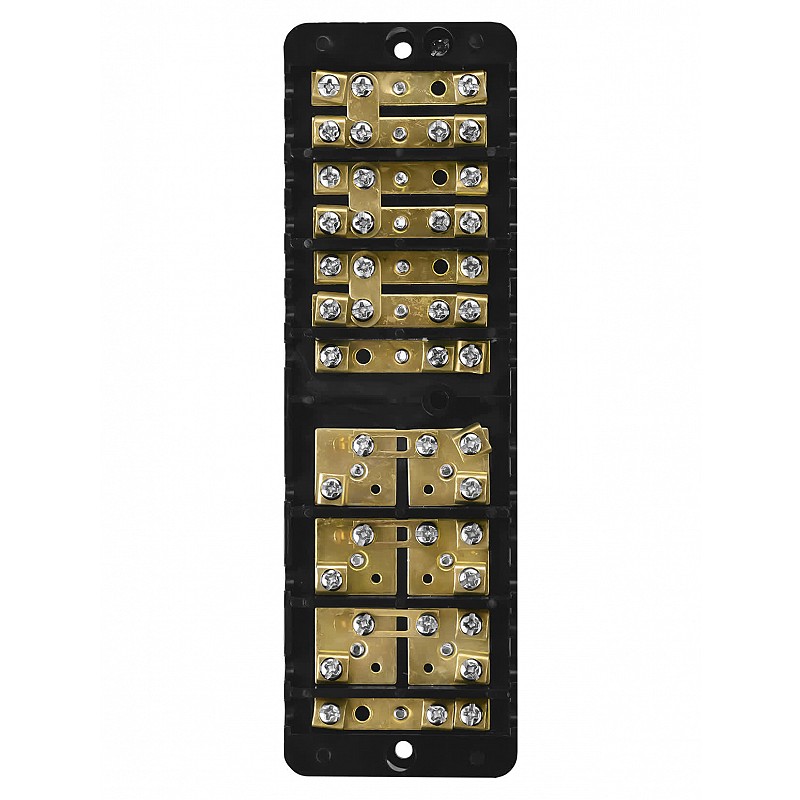

Конструктивно устройство состоит из: основания с группами контактов (зажимов), к которым подключаются цепи напряжения (0, A, B, C) и тока (1 – 7). защитной крышки, фиксируемой винтом, с возможностью опломбировки.

Назначение
Подключение трехфазных индукционных и электронных счетчиков, закорачивание (шунтирование) вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, включение образцового счетчика для проверки без отключения нагрузки потребления.
