Ограничитель импульсных напряжений ОИН1, 1Р In=5kA Un=230B Im=12,5kA TDM

Главная » Модульное оборудование » Разрядник » Ограничитель импульсных напряжений ОИН1, 1Р In=5kA Un=230B Im=12,5kA TDM

Код для заказа: 212591

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Ограничитель импульсных напряжений ОИН1, 1Р In=5kA Un=230B Im=12,5kA TDM

Распродажа

43.85%

3 0

Цена

РозницаРаспродажа288.68 ₽/шт

Цены включают НДС 22%

Распродажа — на остаток складаАкционная цена действует на 1 шт — это весь доступный остаток, у поставщика дозаказать сейчас нечего.Если нужно больше, менеджер подберёт замену при подтверждении заказа.

Код для заказа: 212591

В наличии: 1 шт ^{Экспресс: 1 штЕсть в офисе}

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

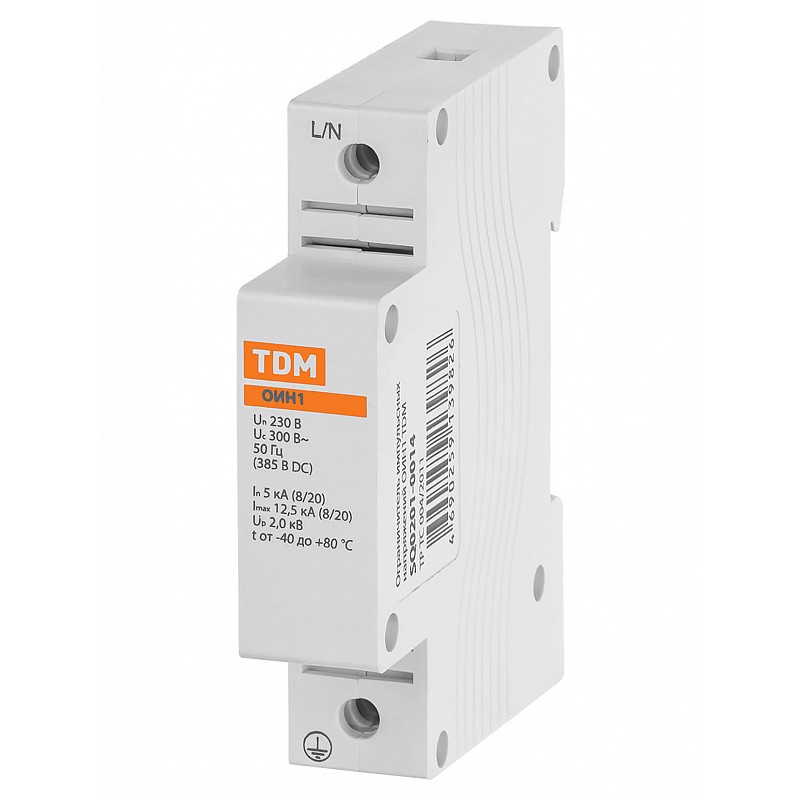

Ограничитель импульсных напряжений ОИН1, 1Р In=5kA Un=230B Im=12,5kA TDM является защитой электроустановок отдельных помещений от грозовых и коммутационных импульсных перенапряжений. Он применяется для защиты электронной аппаратуры от остатков атмосферных, коммутационных перенапряжений и высокочастотных помех, прошедших через ограничители перенапряжений классов B и C.

Назначение
Защита электроустановок отдельных помещений от грозовых и коммутационных импульсных перенапряжений.

Применение
Является упрощенным аналогом ОПС1 D1P.
Применяются для защиты электронной аппаратуры от остатков атмосферных, коммутационных перенапряжений и высокочастотных помех, прошедших через ограничители перенапряжений классов B и C.

Материалы
Для ограничений импульсов используется оксидноцинковый варистор.
Корпус из негорючего самозатухающего пластика.

Преимущества
За счет моноблочного исполнения и более упрощенной конструкции имеют цену в 2,5 раза ниже, чем аналог – ОПС1-D 1P.
Максимальное длительное рабочее напряжение 300 В частотой 50 Гц.
Применение оксидно-цинкового варистора позволяет добиться уникально высокой импульсной устойчивости при высоконелинейной вольтамперной характеристике.

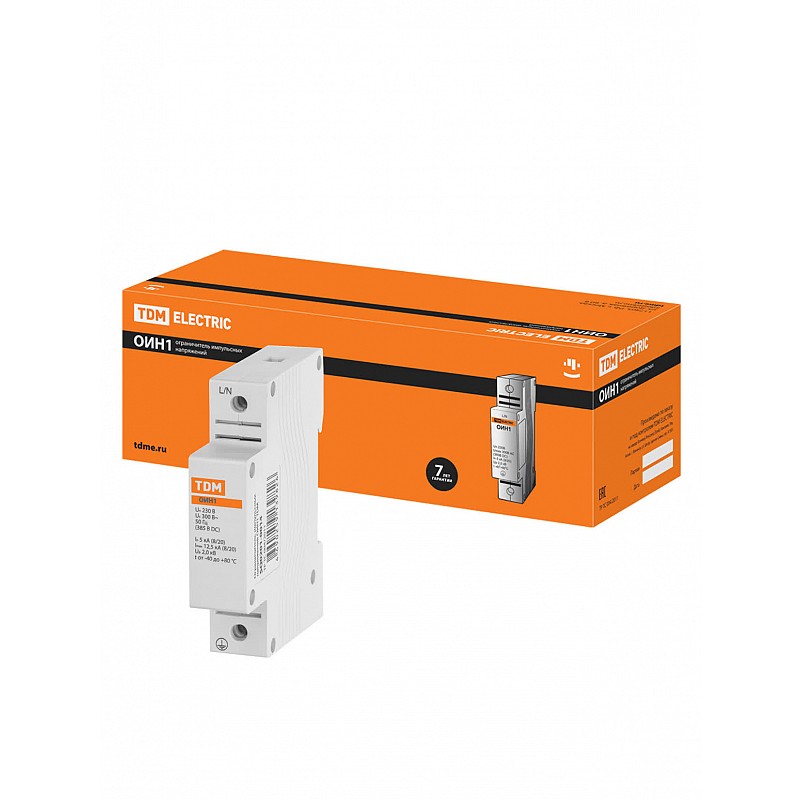

Упаковка
ОИН1 по 12 шт.
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку

Длина	66 мм
Изолированн.	Да
Импульсный ток молнии (10/350)	25 кА
Количество полюсов	1
Количество фаз	1
Конструктивный размер (габарит)	1 модуль
Конфигурация системы	TN-C-S
Макс. длительное напряжение перемен. тока АС	300 В
Макс. допустимое раб. напряжение Ue	230 В
Макс. сечение гибкого проводника (тонкопроволочного)	20 мм²
Макс. сечение жесткого проводника (одно-/многопроволочного)	20 мм²
Назначение/область применения	Информационные технологии
Номин. импульсное напряжение	2 кВ
Номин. кратковременно выдерживаемый ток Icw	5 кА
Номин. напряжение перемен. тока (AC)	230 В
Номин. сброс импульсного тока (8/20)	5 кА
Номин. ток разряда (8/20) (L-N)	5 кА
Поперечное сечение	2,5 мм²
Присоединение 1	Клемма

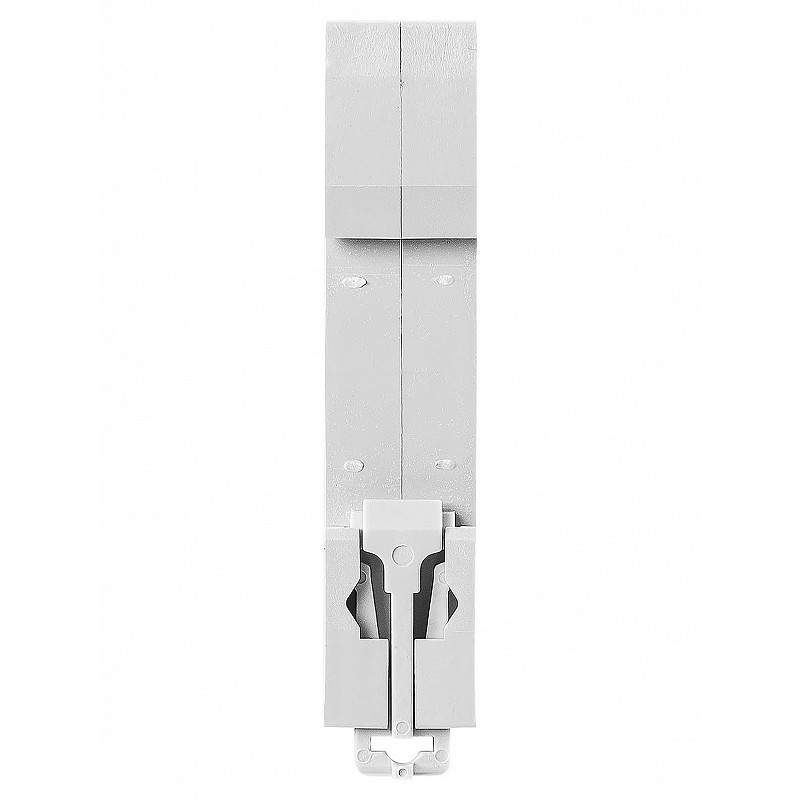

Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Степень защиты (IP)	IP20
Суммарный ток разряда (8/20) (L+N+PE)	13 кА
Тип (исполнение) полюсов	1
Тип категории 3	Да
Уровень защиты напряжения жила/жила	2 В
Уровень защиты напряжения жила/земля	2 В
Уровень защиты по напряжению	2 кВ
Уровень защиты по напряжению L-N	2 кВ
Уровень защиты по напряжению L-PE/N-PE	2 кВ
Уровень защиты по напряжению N-PE	1 кВ

Основные характеристики

Акция	Скидка+
Серия	SQ0201-001

Данные для заказа

Бренд	TDM
Код производителя	SQ0201-0014
Артикул	10145
Масса	0.0777778
Объём	0.0001625
Страна	Китай
Упаковка	1/180
Штрихкод	4690259139826

Файлы

PDFПаспорт изделияОткрыть Скачать

PDFСертификат соответствияОткрыть Скачать
