Описание

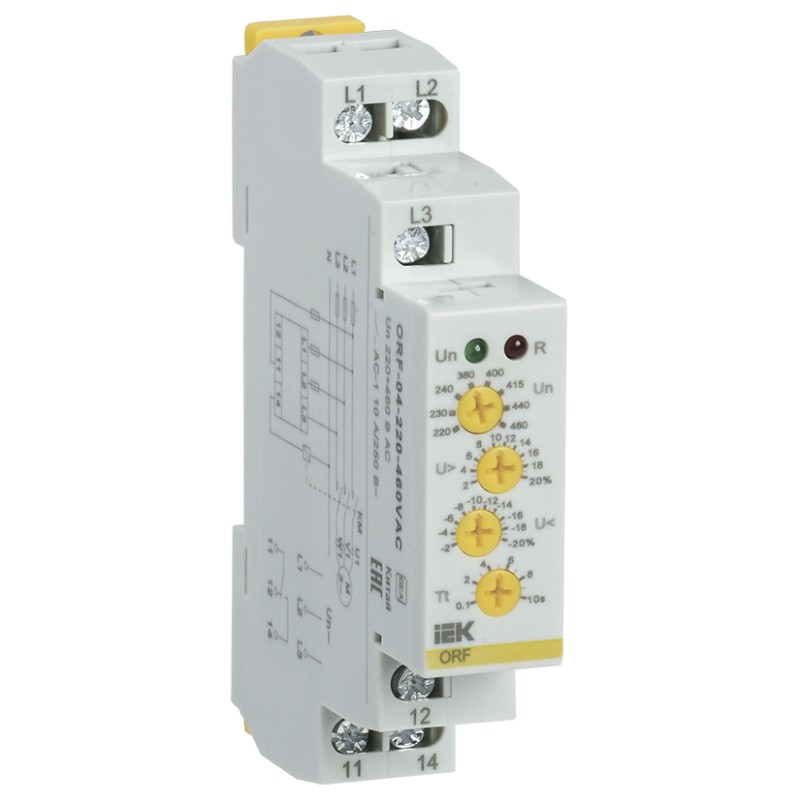

Реле контроля фаз ORF-04 от IEK - это надежное устройство для мониторинга параметров напряжения сети. Оно способно контролировать повышение и понижение напряжения, чередование и обрыв фаз. Также есть возможность настройки диапазонов контроля напряжения и времени срабатывания. Это устройство всегда имеется в наличии.

Реле контроля фаз обеспечивают непрерывный мониторинг параметров трёхфазной сети и защиту оборудования в случае аварийных режимов: повышенного напряжения, пониженного напряжения, асимметрии напряжения, последовательности фаз, обрыва фаз.

Устройства широко применяются в системах автоматизации, автоматическом вводе резерва (АВР), а также для защиты электродвигателей, насосов, компрессоров и прочего оборудования, критичного к стабильности электропитания.

*Перечень контролируемых параметров зависит от модификации устройства. Подробные характеристики — в паспорте изделия. Контроль чередования и обрыва фаз, а также понижения или повышения напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя.
Регулируемые уставки.
Широкий диапазон рабочих напряжений: 220 - 460В AC.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов. Предназначены, в зависимости от типа и модели, для контроля параметров электросети – тока и напряжения (чередование фаз, обрыв, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам, для задержки включения/отключения исполнительных механизмов при подаче управляющего сигнала.

Контроль макс напряжения	Да
Контроль минимального напряжения	Да
Контроль обрыва фаз	Да
Контроль чередования фаз	Да
Напряжение питания	220...460 В
Тип напряжения управления	Переменный (AC)
Количество переключающих контактов	1
Номин ток контактных групп при АС-1	10 А
Макс задержка на включение	- с
Вес	0,064 кг
Кол-во норм разомкнутых - НО контактов	2
Диапазон уставок по напряжению	2...20 процентов
Рабочее положение	Любое
Мех износостойкость	10^7 циклов
Номин напряж питания цепи управ Us пост тока DC	- В
Тип монтажа	DIN-рейка (стандарт) 35 мм
Мин задержка на отключение	0 с
Индикатор наличия напряжения	Зелёный светодиод (Un)
Электр износостойкость	10^6 циклов
Номин напряжение питания цепи управ Us AC 50 Гц	220...460 В
Номин напряжение контактной группы	250 АС / 24 DC В
Тип измеряемого напряжения	Переменный (AC)
Индикатор срабатывания реле	Красный светодиод (R)
Мин задержка на включение	0.5 с
Степень защиты IP клеммы	IP20
Погрешность настройки	± 5 процентов
Время срабатывания	(0,1...10) ± 10% с
Температура эксплуатации	-20...55 °C
Макс сечение кабеля	одножильный 1x2,5 или 2x1,5 многожильный с наконечникам 1x2,5 мм²
Погрешность измерений	± 1 процентов
Степень защиты IP лицевая панель	IP40
Высота	95 мм
Диапазон частоты питающего напряжения	45...65 Гц
Макс задержка на отключение	10 с
Кол-во нормально замкнутых - НЗ контактов	2
Глубина	64 мм
Гистерезис	2 процентов
Степень загрязнения	2
Категория перенапряжения	3
Диапазон напряжения	176...552 В
Ширина	18 мм
Диапазон уставок по ассиметрии напряжения	5...15 процентов

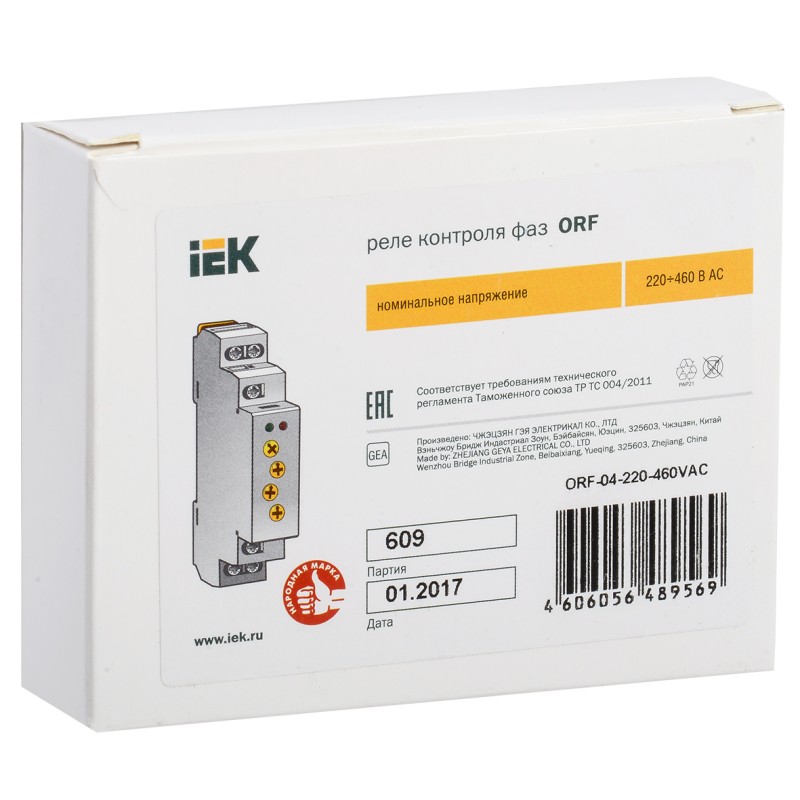

Данные для заказа

Бренд	IEK
Код производителя	ORF-04-220-460VAC
Артикул	ORF-04-220-460VAC
Масса	0.087
Объём	0.000225
Страна	Китай
Упаковка	1/1/10/200
Штрихкод	4606056489569
