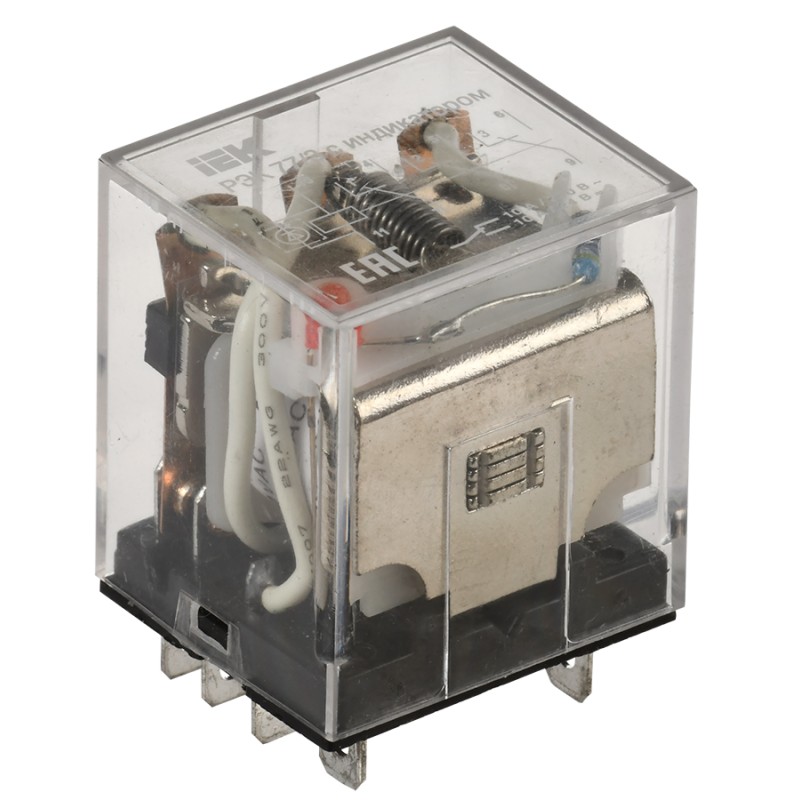

Реле РЭК77/3 с индикацией 10А 24В AC IEK

Главная » Модульное оборудование » Реле промежуточное » Реле РЭК77/3 с индикацией 10А 24В AC IEK

Код для заказа: 369927

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Реле РЭК77/3 с индикацией 10А 24В AC IEK

43.85%

3 0

Цена

Розница540.46 ₽/шт

Юр. лица и ИП−17%449.57 ₽показать

Цены включают НДС 22%

Код для заказа: 369927

В наличии: > 100 шт
Срок поставки 3-5 раб.дн.
(Без учёта срока доставки в регионы)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Это промежуточное реле от компании IEK подходит для установки на монтажную рейку. Оно предназначено для того, чтобы передавать команды управления исполнительным элементам.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов. Предназначены для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.

Тип напряжения управления	Переменный (AC)
Номин напряж питания цепи управ Us пост тока DC	- В
Номин напряжение питания цепи управ Us AC 50 Гц	24 В
Количество переключающих контактов	3
Номин ток	10 А
Кол-во групп переключающих контактов	3
С сигнальной лампой - индикатором	Да
Тип присоед разъема	PPM77/3
Тип подключения	Плоское разъёмное соединение
Мощность катушки управления при AC 230 В	3.5 ВА
Ток потребляемый катушкой при DC 12 В	130.0 мА
Глубина	27 мм
Мощность катушки управления при DC 24 В	1.9 Вт
Сопротивление изоляции	≥ 100 мОм
Номин раб напряжение AC контактов	230 В
Ток потребляемый катушкой при AC 24 В	190.0 мА
Высота	42 мм
Климатическое исполнение	У2.1
Ток потребляемый катушкой при DC 24 В	80.0 мА
Степень защиты - IP	IP40
Кол-во норм разомкнутых - НО контактов	3
Электр износостойкость	≥ 10^5 циклов
Мех износостойкость	≥ 10^7 циклов
Мощность катушки управления при AC 24 В	4.6 ВА
Ток потребляемый катушкой при AC 12 В	170.0 мА
Ток потребляемый катушкой при AC 230 В	15.0 мА
Номин раб напряжение DC контактов	24 В
Кол-во нормально замкнутых - НЗ контактов	3
Тип управления или переключения	Моностабильное
Температура эксплуатации	-45...40 °C
Мощность катушки управления при AC 12 В	2.0 ВА
Полюсность	Определенная полюсность
Мощность катушки управления при DC 12 В	1.6 Вт
Ширина	31.0 мм

Данные для заказа

Бренд	IEK
Код производителя	RRP10-3-10-024A-LED
Артикул	RRP10-3-10-024A-LED
Масса	0.056
Объём	0.000164
Страна	Китай
Упаковка	20/1/20/300
