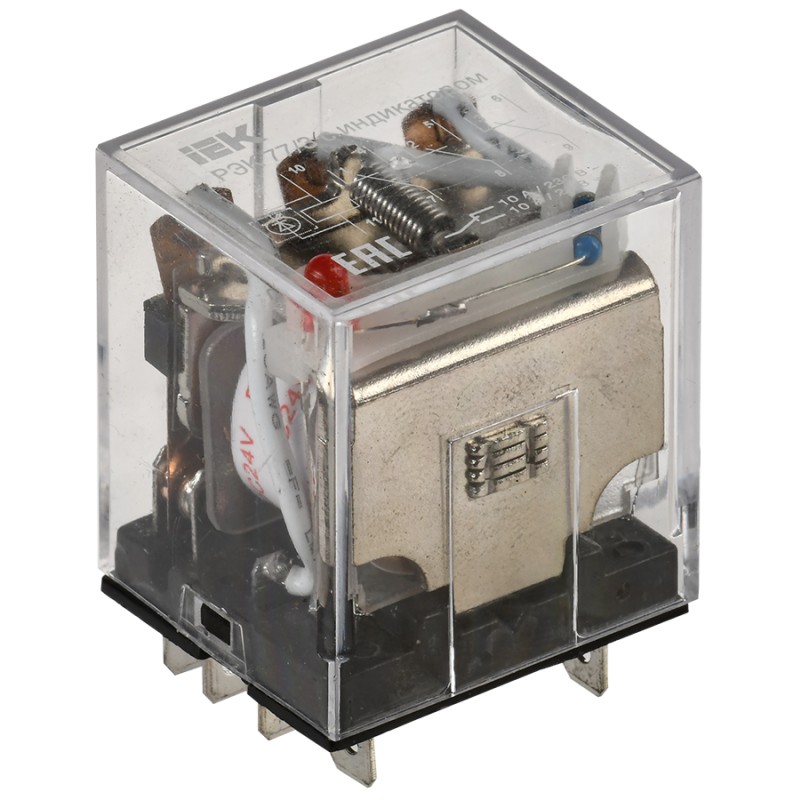

Реле РЭК77/3 с индикацией 10А 24В DC IEK

Главная » Модульное оборудование » Реле промежуточное » Реле РЭК77/3 с индикацией 10А 24В DC IEK

Код для заказа: 370747

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Реле РЭК77/3 с индикацией 10А 24В DC IEK

34.24%

2 0

Цена

Розница540.46 ₽/шт

Юр. лица и ИП−17%449.57 ₽показать

Цены включают НДС 22%

Код для заказа: 370747

В наличии: > 1000 шт
Срок поставки 3-5 раб.дн.
(Без учёта срока доставки в регионы)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Реле РЭК77/3(LY3) с индикацией 10А 24В DC IEK представляет собой высококачественное устройство, предназначенное для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Оно идеально подходит для использования в различных системах автоматизации и контроля.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов. Предназначены для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.

Тип напряжения управления	Постоянный (DC)
Номин напряж питания цепи управ Us пост тока DC	24 В
Номин напряжение питания цепи управ Us AC 50 Гц	- В
Количество переключающих контактов	3
Номин ток	10 А
Кол-во групп переключающих контактов	3
С сигнальной лампой - индикатором	Да
Тип присоед разъема	PPM77/3
Тип подключения	Плоское разъёмное соединение
Номин раб напряжение AC контактов	230 В
Номин раб напряжение DC контактов	24 В
Тип управления или переключения	Моностабильное
Электр износостойкость	≥ 10^5 циклов
Высота	42 мм
Ток потребляемый катушкой при AC 24 В	190.0 мА
Мощность катушки управления при DC 24 В	1.9 Вт
Мощность катушки управления при AC 12 В	2.0 ВА
Ширина	31.0 мм
Мощность катушки управления при AC 230 В	3.5 ВА
Мех износостойкость	≥ 10^7 циклов
Глубина	27 мм
Ток потребляемый катушкой при AC 230 В	15.0 мА
Ток потребляемый катушкой при AC 12 В	170.0 мА
Степень защиты - IP	IP40
Кол-во норм разомкнутых - НО контактов	3
Полюсность	Определенная полюсность
Мощность катушки управления при AC 24 В	4.6 ВА
Сопротивление изоляции	≥ 100 мОм
Кол-во нормально замкнутых - НЗ контактов	3
Ток потребляемый катушкой при DC 12 В	130.0 мА
Ток потребляемый катушкой при DC 24 В	80.0 мА
Мощность катушки управления при DC 12 В	1.6 Вт
Температура эксплуатации	-45...40 °C
Климатическое исполнение	У2.1

Данные для заказа

Бренд	IEK
Код производителя	RRP10-3-10-024D-LED
Артикул	RRP10-3-10-024D-LED
Масса	0.05667
Объём	0.000165
Страна	Китай
Упаковка	20/1/20/300
