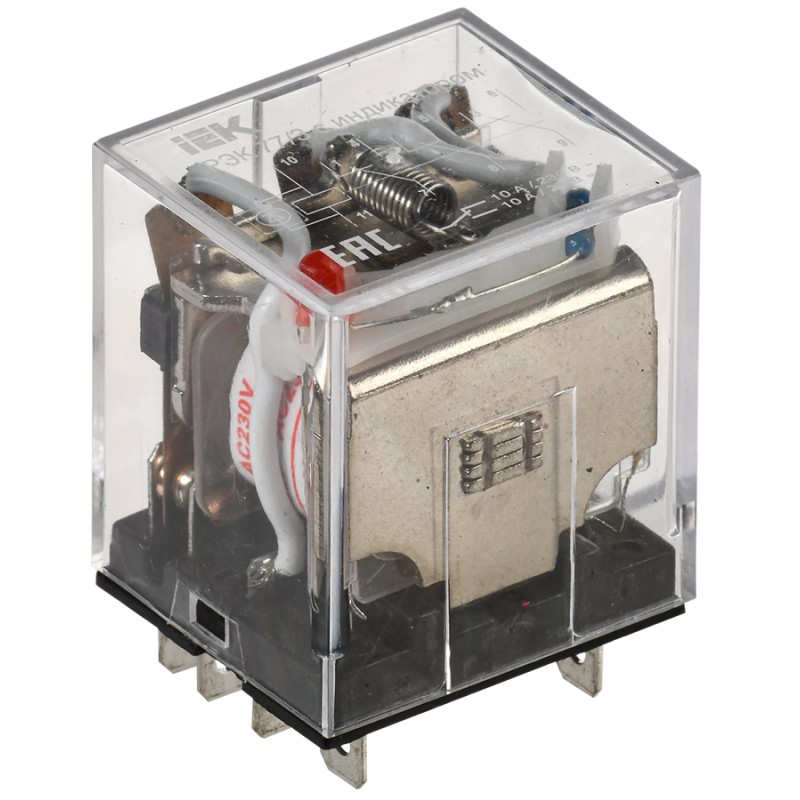

Реле РЭК77/3 с индикацией 10А 220В AC IEK

Главная » Модульное оборудование » Реле промежуточное » Реле РЭК77/3 с индикацией 10А 220В AC IEK

Код для заказа: 371543

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Реле РЭК77/3 с индикацией 10А 220В AC IEK

67.56%

8 0

Цена

Розница533.75 ₽/шт

Юр. лица и ИП−17%444.08 ₽показать

Цены включают НДС 22%

Код для заказа: 371543

В наличии: > 1000 шт
Срок поставки 3-5 раб.дн.
(Без учёта срока доставки в регионы)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Реле РЭК77/3(LY3) с индикацией от IEK - это надежное устройство, которое передает команды управления исполнительными элементами путем коммутации их электрических цепей. Оно обладает мощностью 10А и работает с напряжением 230В AC. Это реле является частью модульной серии РЭК77 и подключается к розеточным модульным разъемам РРМ77 и РРМ78.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов. Предназначены для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.

Тип напряжения управления	Переменный (AC)
Номин напряж питания цепи управ Us пост тока DC	- В
Номин напряжение питания цепи управ Us AC 50 Гц	230 В
Количество переключающих контактов	3
Номин ток	10 А
Кол-во групп переключающих контактов	3
С сигнальной лампой - индикатором	Да
Тип присоед разъема	PPM77/3
Тип подключения	Плоское разъёмное соединение
Температура эксплуатации	-45...40 °C
Глубина	27 мм
Мощность катушки управления при AC 12 В	2.0 ВА
Высота	42 мм
Кол-во норм разомкнутых - НО контактов	3
Мех износостойкость	≥ 10^7 циклов
Ток потребляемый катушкой при AC 12 В	170.0 мА
Электр износостойкость	≥ 10^5 циклов
Степень защиты - IP	IP40
Полюсность	Определенная полюсность
Кол-во нормально замкнутых - НЗ контактов	3
Ток потребляемый катушкой при DC 12 В	130.0 мА
Мощность катушки управления при DC 12 В	1.6 Вт
Ток потребляемый катушкой при AC 230 В	15.0 мА
Тип управления или переключения	Моностабильное
Ток потребляемый катушкой при AC 24 В	190.0 мА
Мощность катушки управления при AC 24 В	4.6 ВА
Сопротивление изоляции	≥ 100 мОм
Ток потребляемый катушкой при DC 24 В	80.0 мА
Климатическое исполнение	У2.1
Номин раб напряжение DC контактов	24 В
Мощность катушки управления при DC 24 В	1.9 Вт
Номин раб напряжение AC контактов	230 В
Мощность катушки управления при AC 230 В	3.5 ВА
Ширина	31.0 мм

Данные для заказа

Бренд	IEK
Код производителя	RRP10-3-10-220A-LED
Артикул	RRP10-3-10-220A-LED
Масса	0.056666
Объём	0.000163
Страна	Китай
Упаковка	20/1/20/300

Файлы

PDFПаспорт изделияОткрыть Скачать

PDFСертификат соответствияОткрыть Скачать
