Описание

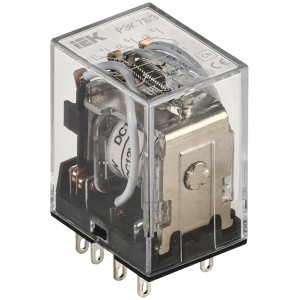

Реле РЭК77/3(LY3) 10А 12В DC от IEK - это устройство, предназначенное для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Оно соединяется с розеточным модульным разъемом РРМ77, который устанавливается на 35-мм монтажной DIN-рейке. На разъеме расположены зажимы выводов переключающих контактов и катушки.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов. Предназначены для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.

Тип напряжения управления	Постоянный (DC)
Номин напряж питания цепи управ Us пост тока DC	12 В
Номин напряжение питания цепи управ Us AC 50 Гц	- В
Количество переключающих контактов	3
Номин ток	10 А
Кол-во групп переключающих контактов	3
Тип присоед разъема	PPM77/3
Тип подключения	Плоское разъёмное соединение
Ток потребляемый катушкой при DC 12 В	130.0 мА
Степень защиты - IP	IP40
Тип управления или переключения	Моностабильное
Климатическое исполнение	У2.1
Ток потребляемый катушкой при AC 230 В	15.0 мА
Номин раб напряжение DC контактов	24 В
Мощность катушки управления при AC 230 В	3.5 ВА
Температура эксплуатации	-45...40 °C
Кол-во нормально замкнутых - НЗ контактов	3
Номин раб напряжение AC контактов	230 В
Ток потребляемый катушкой при AC 12 В	170.0 мА
Полюсность	Определенная полюсность
Мощность катушки управления при DC 24 В	1.9 Вт
Сопротивление изоляции	≥ 100 мОм
Высота	42 мм
Электр износостойкость	≥ 10^5 циклов
Мощность катушки управления при DC 12 В	1.6 Вт
Ток потребляемый катушкой при AC 24 В	190.0 мА
Ток потребляемый катушкой при DC 24 В	80.0 мА
Мощность катушки управления при AC 12 В	2.0 ВА
Мех износостойкость	≥ 10^7 циклов
Мощность катушки управления при AC 24 В	4.6 ВА
Ширина	31.0 мм
Кол-во норм разомкнутых - НО контактов	3
Глубина	27 мм

Данные для заказа

Бренд	IEK
Код производителя	RRP10-3-10-012D
Артикул	RRP10-3-10-012D
Масса	0.0525
Объём	0.00013
Страна	Китай
Упаковка	20/1/20/300
