Реле РЭК78/3 5А 12В AC IEK

72.25%

10 0

Цена

Розница264.74 ₽/шт

Юр. лица и ИП−17%220.21 ₽показать

Цены включают НДС 22%

Код для заказа: 370645

В наличии: > 1000 шт
Срок поставки 3-5 раб.дн.
(Без учёта срока доставки в регионы)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

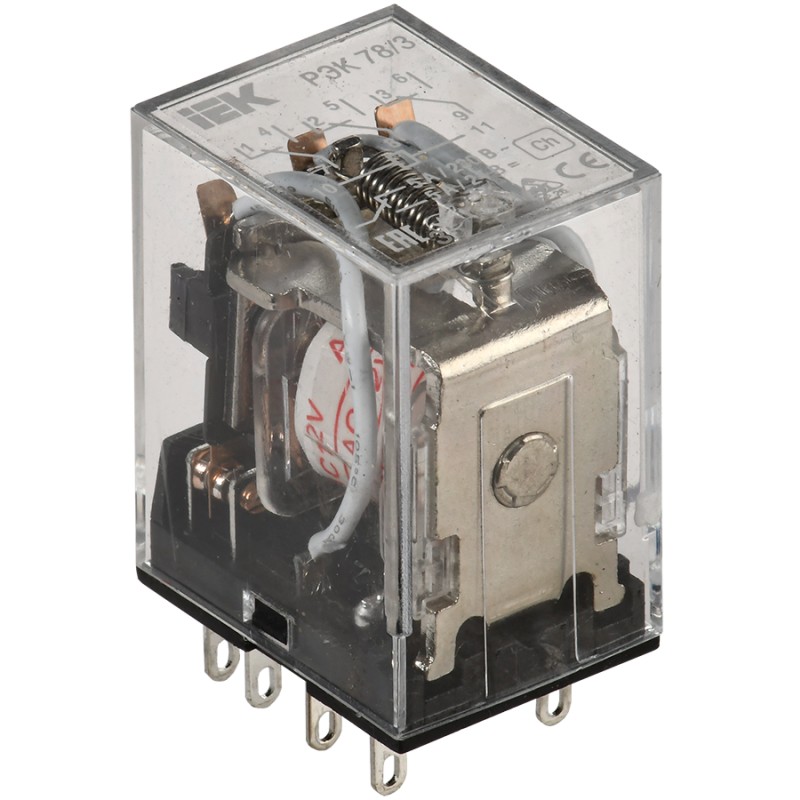

Реле РЭК78/3(MY3) 5А 12В AC IEK - это надежное устройство, которое используется для передачи команд управления исполнительными элементами путем коммутации их электрических цепей. Оно соединяется с розеточными модульными разъемами РРМ77 и РРМ78, которые устанавливаются на 35-мм монтажной DIN-рейке. Это позволяет удобно и безопасно использовать реле в различных электрических системах.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов. Предназначены для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.

Тип напряжения управления	Переменный (AC)
Номин напряж питания цепи управ Us пост тока DC	- В
Номин напряжение питания цепи управ Us AC 50 Гц	12 В
Количество переключающих контактов	3
Номин ток	5 А
Кол-во групп переключающих контактов	3
Тип присоед разъема	PPM78/3
Тип подключения	Плоское разъёмное соединение
Кол-во норм разомкнутых - НО контактов	3
Тип управления или переключения	Моностабильное
Кол-во нормально замкнутых - НЗ контактов	3
Ток потребляемый катушкой при AC 12 В	115.0 мА
Мощность катушки управления при DC 24 В	1.0 Вт
Климатическое исполнение	У2.1
Мощность катушки управления при DC 12 В	0.9 Вт
Ток потребляемый катушкой при AC 230 В	7.5 мА
Высота	42 мм
Мех износостойкость	≥ 10^7 циклов
Сопротивление изоляции	≥ 100 мОм
Степень защиты - IP	IP40
Электр износостойкость	≥ 10^5 циклов
Полюсность	Определенная полюсность
Ширина	20.5 мм
Ток потребляемый катушкой при AC 24 В	65.0 мА
Ток потребляемый катушкой при DC 12 В	75.0 мА
Ток потребляемый катушкой при DC 24 В	40.0 мА
Номин раб напряжение DC контактов	24 В
Температура эксплуатации	-45...40 °C
Мощность катушки управления при AC 24 В	1.6 ВА
Глубина	27 мм
Номин раб напряжение AC контактов	230 В
Мощность катушки управления при AC 230 В	1.7 ВА
Мощность катушки управления при AC 12 В	1.4 ВА

Данные для заказа

Бренд	IEK
Код производителя	RRP20-3-05-012A
Артикул	RRP20-3-05-012A
Масса	0.0325
Объём	0.000074
Страна	Китай
Упаковка	20/1/20/500
