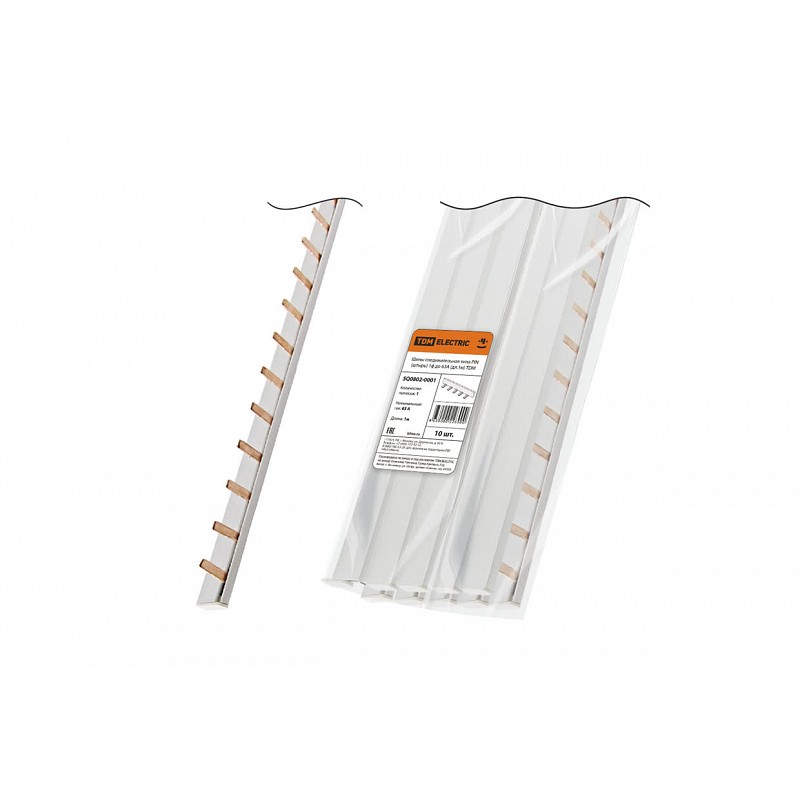

Шины соединительная типа PIN (штырь) 1ф до 63А (дл.1м) TDM

Главная » Модульное оборудование » Шины » Шины соединительная типа PIN (штырь) 1ф до 63А (дл.1м) TDM

Код для заказа: 219752

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Шины соединительная типа PIN (штырь) 1ф до 63А (дл.1м) TDM

51.01%

4 0

Цена

Розница511.18 ₽/шт

Цены включают НДС 22%

Код для заказа: 219752

В наличии: > 10 шт
Срок поставки 2-3 раб.дн.
(Без учёта срока доставки)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Соединительная шина PIN от TDM – это надежное решение для организации подключения модульного оборудования в шкафах, щитах и сборках. Она обеспечивает безопасность и удобство при работе с группами автоматических выключателей, АВДТ и УЗО. Шина имеет длину 1 метр и рассчитана на нагрузку до 63А.

Назначение
Шины соединительные используются для удобного и безопасного соединения групп: - автоматических выключателей; – автоматических выключателей, управляемых дифференциальным током (АВДТ); – выключателей, управляемых дифференциальным током (УЗО) и других модульных устройств.

Применение
В шкафах, щитах, сборках.

Материалы
Изолирующий профиль изготовлен из самозатухающего пластика

Преимущества
Возможность коммутации группы автоматических выключателей без использования провода

Конструкция
Однополюсная гребенка состоит из одной сплошной медной пластины прямоугольного сечения (шинки) на которой выполнены ответвления через определенное расстояние для параллельного подключения модульных автоматов, УЗО, дифавтоматов, контакторов . Пластина помещается в специальный пластиковый корпус из негорючего материала. Двух и трехполюсные шины имеют соответственно две и три сплошные пластины отделенные друг от друга изоляционной перегородкой.

Комплектация
Паспорт

Высота	10 мм
Длина	1 000 мм
Изолированн.	Да
Количество полюсов	1
Количество фаз	1
Макс. допустимое раб. напряжение Ue	415 В
Номин. импульсное напряжение	4 кВ
Номин. кратковременно выдерживаемый ток Icw	5 кА
Номин. продолжительный ток Iu	63 А
Поперечное сечение	9 мм²
Размер шага	18 мм
Способ монтажа	Сверху
Тип электрического подключения	Штырь (Pin)
Условный номин. ток короткого замыкания Iq	25 кА
Ширина	20 мм

Основные характеристики

Серия

SQ0802-0001

Данные для заказа

Бренд	TDM
Код производителя	SQ0802-0001
Артикул	258
Масса	0.153889
Объём	0.000114134
Страна	Китай
Упаковка	10/90
Штрихкод	4630000226894
