Описание

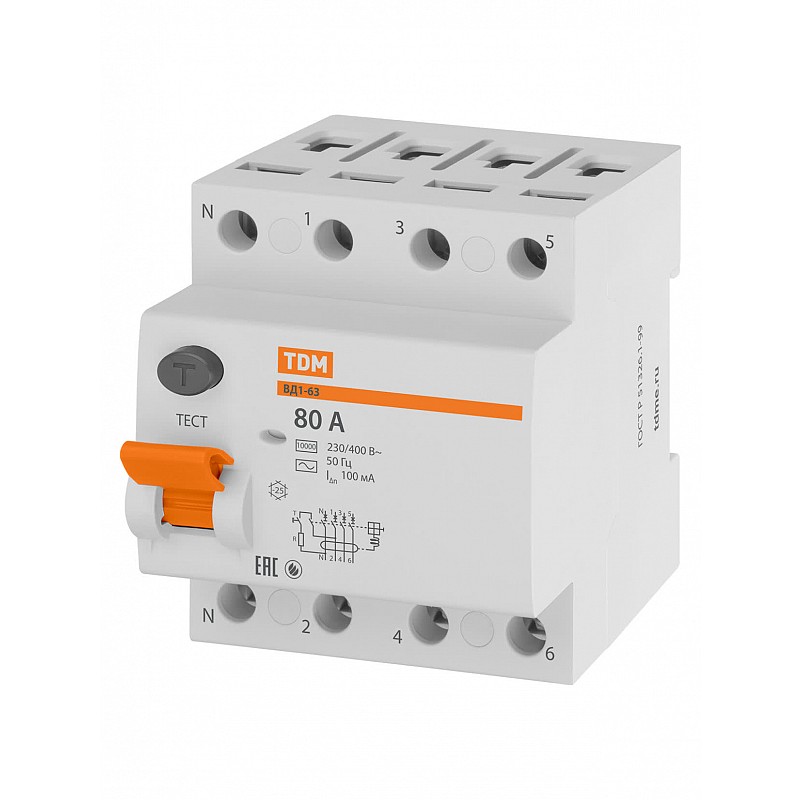

Устройство защитного отключения ВД1-63 4Р 80А 100мА от TDM - надежное решение для проведения тока в нормальном режиме и отключения тока при протекании токов утечки на землю. Может использоваться в различных сферах, включая жилищно-коммунальное хозяйство, строительные объекты и промышленные здания. Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Назначение
Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Применение
Жилищно-коммунальное хозяйство.
Строительные объекты.
Промышленные здания.
Электрифицированные рекламные конструкции.

Материалы
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Преимущества
На лицевой панели реализован механический индикатор положения контактов (включено/отключено),

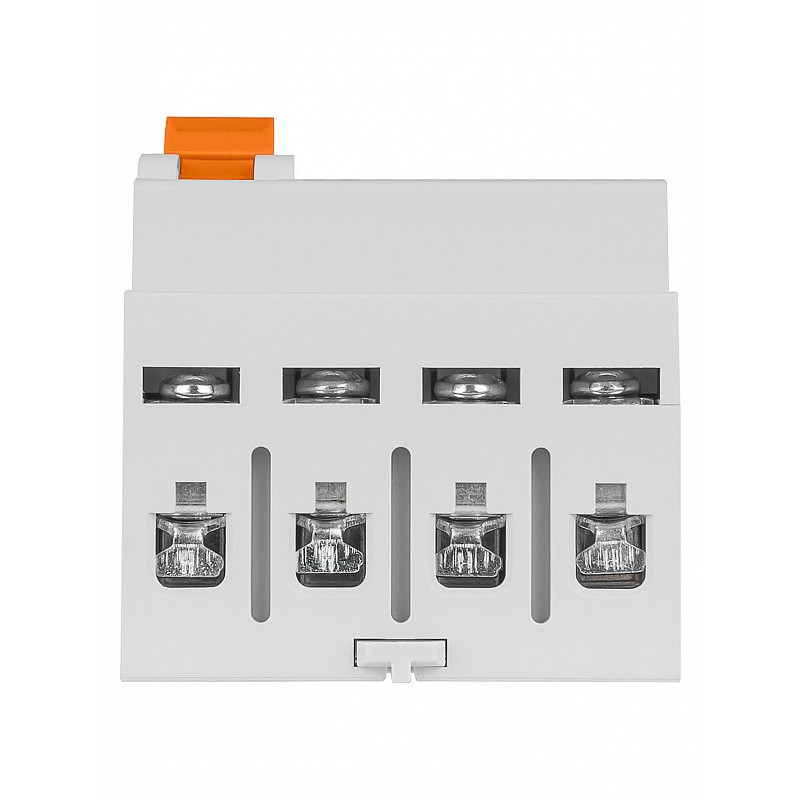

Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений.

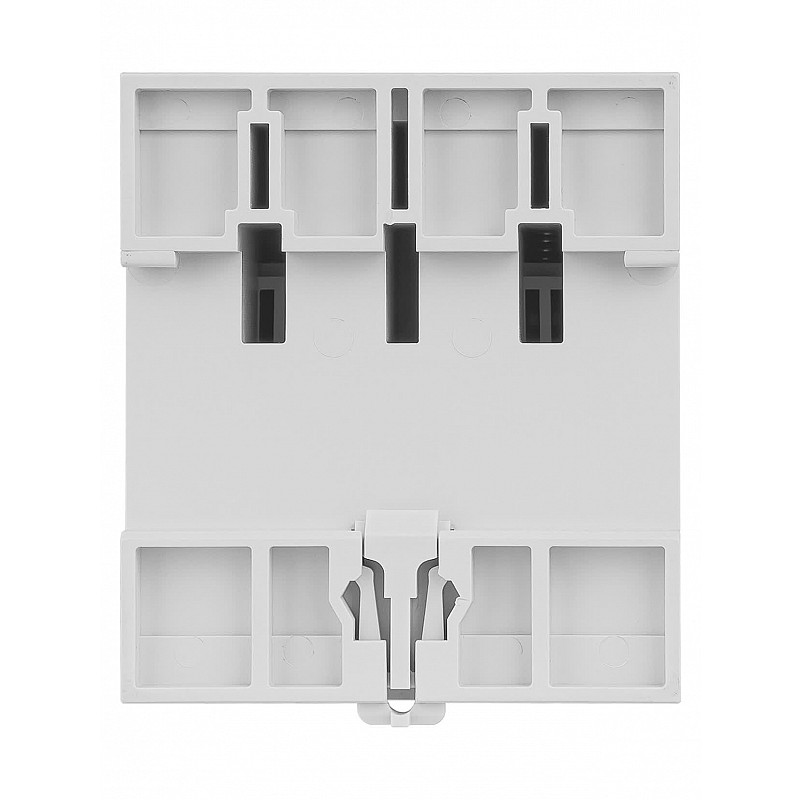

Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
ВД1-63 тип S предназначен для обеспечения селективной работы при последовательном включении с устройствами защитного отключения общего применения.
что позволяет избежать несанкционированного разбора аппарата.

Упаковка
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
ВД1-63 2Р по 6 шт. ВД1-63 4Р по 3 шт. ВД1-63 тип А 2Р по 6 шт. ВД1-63 тип А 4Р по 3 шт. ВД1-63S 2Р по 6 шт. ВД1-63S 4Р по 3 шт.

Конструкция
представляют собой полностью электромеханический аппарат – он не имеет собственного потребления электроэнергии, но при этом обладает высоким быстродействием, не более 40 мс. Аппарат сохраняет работоспособность даже при обрыве нулевого проводника.
Дугогасительные решетки в каждом полюсе.

Глубина установочная (встраив.)	75 мм
Количество полюсов	4
Конструктивный размер (в соотв. с DIN 43880)	70
Модульная ширина (общ. кол-во модульных расстояний)	4
Номин. (расчетное) напряжение	400 В
Номин. отключающая способность	4,5 кА
Номин. отключающая способность по EN 60898	4,5 кА
Номин. отключающая способность по IEC 60947-2	4,5 кА
Номин. ток	80 А
Номин. ток утечки	0,1 А
Отключающая способность при коротком замыкании (Icw)	4,5 кА
Поперечн. сечение подключ. однопроволочного (жесткого) провода	35 мм²
Рабочая температура окружающей среды	-25 - 40 °C
С регулировкой задержки	Да
Способ монтажа	DIN-рейка
Степень защиты (IP)	IP20
Тип тока утечки	AC (перемен.)
Частота	50 Гц

Основные характеристики

Номинальный ток	80 А
Количество силовых полюсов	4
Тип тока утечки	AC
Номинальный отключающий дифференциальный ток	100 mA
Тип УЗО	Электромеханическое
Серия автоматического выключателя	ВД1-63
Отключающая способность Icu	4.5 кА
Гарантия	5 лет
Серия	SQ0203-004

Данные для заказа

Бренд	TDM
Код производителя	SQ0203-0045
Артикул	1616
Масса	0.366667
Объём	0.0007448
Страна	Китай
Упаковка	1/30
Штрихкод	4690259029516
