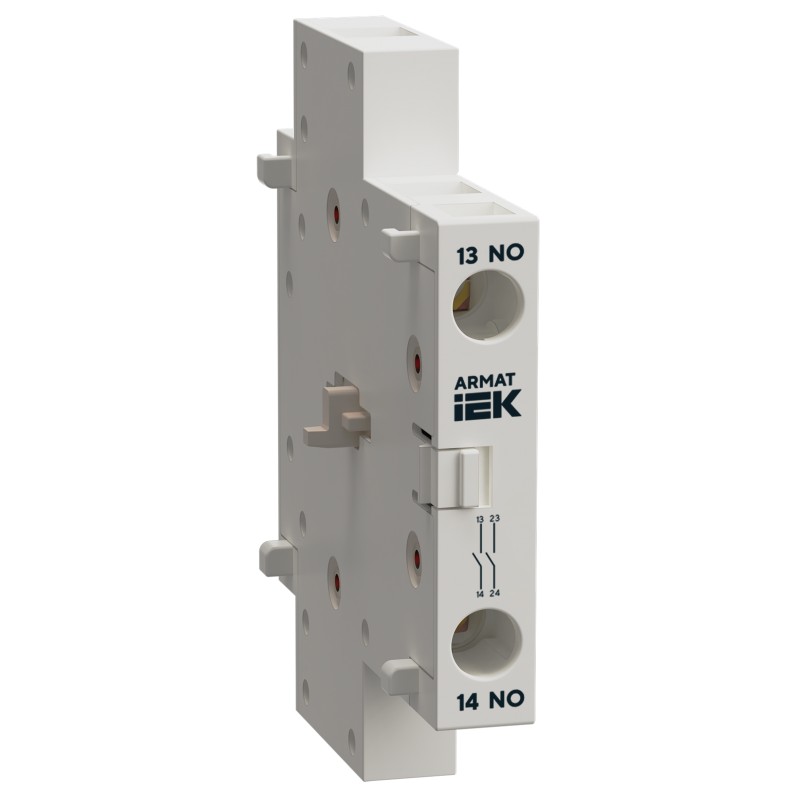

ARMAT Контакт дополнительный для SDM синхронизированное замыкание 2NO 10А IEK

Дополнительное устройство для выключателя-разъединителя SDM серии ARMAT расширяет его функциональность. Крепится на защёлках, допускает монтаж слева или справа, исполнение с синхронным замыканием по главным контактам SDM.

Дополнительные устройства для выключателя-разъединителя модульного типа SDM серии ARMAT предназначены
для расширения функциональных возможностей выключателя-разъединителя. Крепление на защёлках.
Универсальное исполнение для номинальных токов от 16 до 125А.
Возможность монтажа слева или справа.
Исполнения с ранним замыканием и с синхронным замыканием по отношению к главным контактам SDM.
Контакты дополнительные с синхронным (AUX-ACS-11-010, AUX-ACS-20-010) и ранним (AUX-ACE-10-010) замыканием позволяют удаленно получать информацию о положении главных контактов SDM.
Возможность применения с нагрузками категорий A-13 (не более 10A) и A-15 (не более 6A).
Компактный габарит: ширина 9мм. Дополнительные устройства ARMAT включают в себя:

Контакты состояния и сигнализации.
Служат для получения информации о состоянии автоматических выключателей. Применяются в системах сигнализации и управления электроустановок жилых, общественных и производственных зданий. AR-AUX-SC выполняет функцию контакта состояния выключателя автоматического: включен – отключен. AR-AUX-AC выполняет функцию сигнализации положения механизма управления выключателя. При первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении при ручном отключении ВА. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части корпуса КСВ расположена кнопка, при нажатии на которую происходят принудительный сброс механизма и переключение контактов. AR-AUX-SC и AR-AUX-AC содержат по одной группе переключающихся контактов. Двойной контакт AR-AUX-DC может использоваться как переключающий контакт и контакт состояния.

Расцепители минимального и максимального напряжения.
Предназначены для отключения автоматического выключателя серии ARMAT при недопустимом снижении или повышении напряжения сети. При срабатывании расцепителя максимального напряжения его цепь питания размыкается встроенным контактом.

Независимые расцепители.
Предназначены для дистанционного отключения автоматических выключателей серии ARMAT. При срабатывании расцепителя его цепь питания размыкается встроенным контактом.
