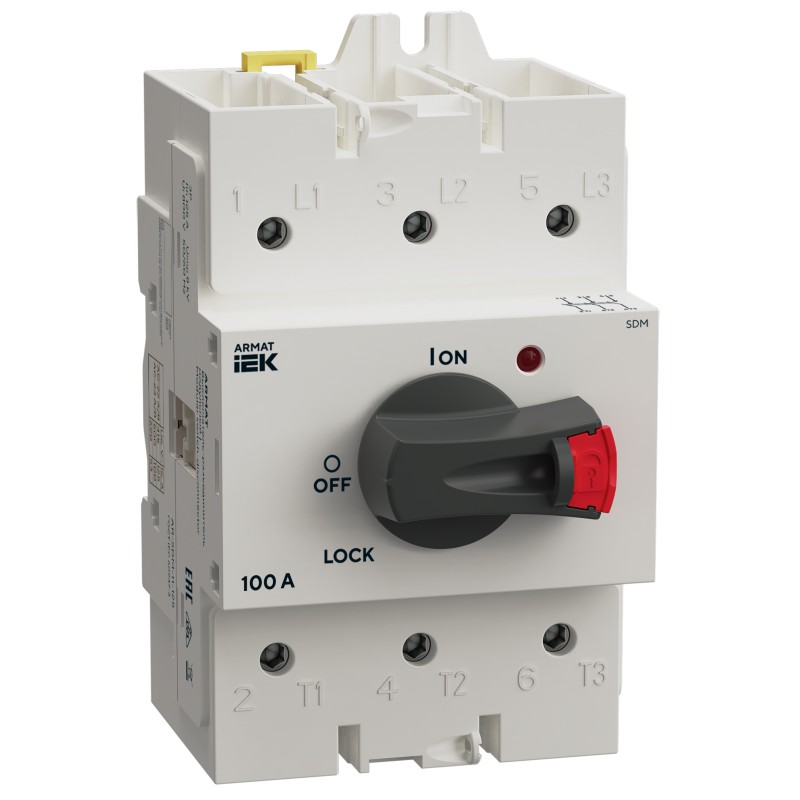

ARMAT Выключатель-разъединитель SDM 3P 100А IEK

Выключатель-разъединитель SDM серии ARMAT предназначен для цепей переменного тока до 690В. Используется как главный, секционный, аварийный выключатель или переключатель нагрузки.

Выключатель-разъединитель модульный типа SDM серии ARMAT предназначен для коммутации электрических цепей переменного тока напряжением до 690В. Применяется в системах распределения и управления электроэнергией в качестве главного и секционного выключателя, аварийного выключателя или переключателя нагрузки. Доступны исполнения в пластиковых и алюминиевых боксах со степенью защиты IP67. Широкий диапазон номинальных токов 16-125 А.
Номинальное рабочее напряжение 690В AC.
Мгновенное и одновременное замыкание-размыкание силовых контактов .
Двойной разрыв контактной системы.
Корпус выключателя изготовлен из высокопрочного композитного материала, устойчивого к горению, ударопрочного с высокой диэлектрической стойкостью.
Удобный и быстрый монтаж на рейку DIN, на монтажную панель или дверцу шкафа.
Компактное исполнение: трехполюсные выключатели-разъединители с номинальным током до 63 A занимают место, равное двум стандартным полюсам на DIN-рейку.
Широкий выбор аксессуаров: дополнительные полюса, дополнительные контакты сигнализации и управления, защитные крышки, реверсивные панели, поворотные рукоятки с возможностью механической блокировки навесным замком.
Высокий ресурс работы:40 000 механич.циклов; 20 000 электрич.циклов.
Диапазон рабочих температур: от -40 до +70°С.
Возможность подключить питание с обеих сторон.
Типоисполнения в пластиковых и алюминиевых боксах со степенью защиты IP67.
Гарантия 10 лет. Дополнительные устройства ARMAT включают в себя:

Контакты состояния и сигнализации.
Служат для получения информации о состоянии автоматических выключателей. Применяются в системах сигнализации и управления электроустановок жилых, общественных и производственных зданий. AR-AUX-SC выполняет функцию контакта состояния выключателя автоматического: включен – отключен. AR-AUX-AC выполняет функцию сигнализации положения механизма управления выключателя. При первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении при ручном отключении ВА. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части корпуса КСВ расположена кнопка, при нажатии на которую происходят принудительный сброс механизма и переключение контактов. AR-AUX-SC и AR-AUX-AC содержат по одной группе переключающихся контактов. Двойной контакт AR-AUX-DC может использоваться как переключающий контакт и контакт состояния.

Расцепители минимального и максимального напряжения.
Предназначены для отключения автоматического выключателя серии ARMAT при недопустимом снижении или повышении напряжения сети. При срабатывании расцепителя максимального напряжения его цепь питания размыкается встроенным контактом.

Независимые расцепители.
Предназначены для дистанционного отключения автоматических выключателей серии ARMAT. При срабатывании расцепителя его цепь питания размыкается встроенным контактом.
