Описание

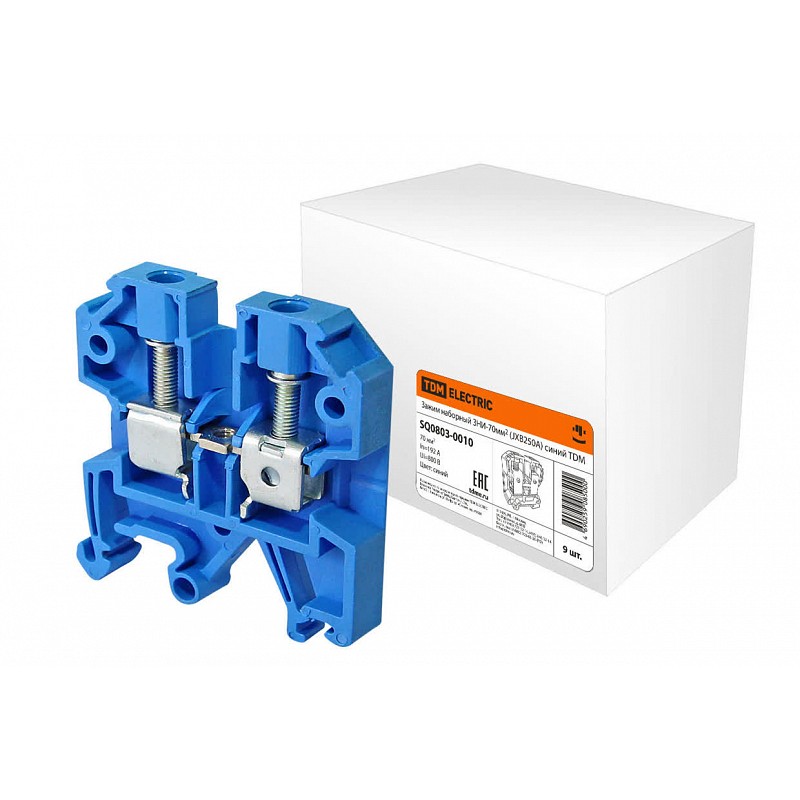

Представляем зажим наборный ЗНИ-70мм2 JXB250А синий от TDM. Этот продукт обеспечивает безопасное и компактное подключение фазных, нулевых и защитных проводников различного сечения. Может использоваться в шкафах, щитах, сборках, а также в технологическом оборудовании в качестве комплектующих. Корпус зажима выполнен из цветного негорючего полиамида, а токоведущая пластина - из латуни с гальваническим покрытием.

Назначение
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

Применение
Шкафы, щиты, сборки.
Технологическое оборудование в качестве комплектующих.

Материалы
Корпус выполнен из цветного негорючего полиамида (PA66)
Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Прижимные колодки выполнены из никелированной стали.

Преимущества
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.

Упаковка
ЗНИ-2,5мм2 по 50 шт. ЗНИ-4мм2 по 50 шт. ЗНИ-6мм2 по 40 шт. ЗНИ-10мм2 по 30 шт. ЗНИ-16мм2 по 30 шт. ЗНИ-35мм2 по 16 шт. ЗНИ-70мм2 по 9 шт. ЗНИ-2,5PEN 2,5мм2 по 40 шт. ЗНИ-4PEN 4мм2 по 40 шт. ЗНИ-6PEN 6мм2 по 33 шт. ЗНИ-10PEN 10мм2 по 25 шт. ЗНИ-16PEN 16мм2 по 20 шт. ЗНИ-35PEN 35мм2 по 16 шт. ЗНИ-50PEN 50мм2 по 10 шт. ЗНИ-70PEN 70мм2 по 9 шт.
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку

Высота (на мин. возможной высоте установки)	77 мм
Длина	71 мм
Класс негорючести изоляц. материала согл. UL94	V0
Количество зажимов на 1 уровень	2
Количество полюсов	1
Количество уровней	1
Материал изоляции корпуса	Термопласт
Направление кодирования	Горизонтальн. и вертикальн.
Номин. (расчетное) напряжение	220 - 600 В
Номин. ток In	192 А
Позиция соединения	Сбоку
Поперечн. сечение подключ. многопроволочного (гибкого) провода	35 - 70 мм²
Поперечн. сечение подключ. однопроволочного (жесткого) провода	35 - 70 мм²
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	35 - 70 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	35 - 70 мм²
Поперечное сечение жилы	70 мм²
Рабочая температура	-30 - 40 °C
Размер модуля	22,5 мм
Соединенные внутри уровни (между собой)	Да
Способ монтажа	DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Тип питания для индикации дефекта	AC/DC (перемен./постоян.)
Тип разделения	Слайдер
Тип электрич. соединения 1	Винтовое соединение
Тип электрич. соединения 2	Винтовое соединение
Требуется торцевая пластина	Да
Цвет	Синий
Ширина/размер ячейки	22,5 мм

Основные характеристики

Серия

SQ0803-001

Данные для заказа

Бренд	TDM
Код производителя	SQ0803-0010
Артикул	269
Масса	0.173457
Объём	0.00025287
Страна	Китай
Упаковка	9/81
Штрихкод	4630000227228
