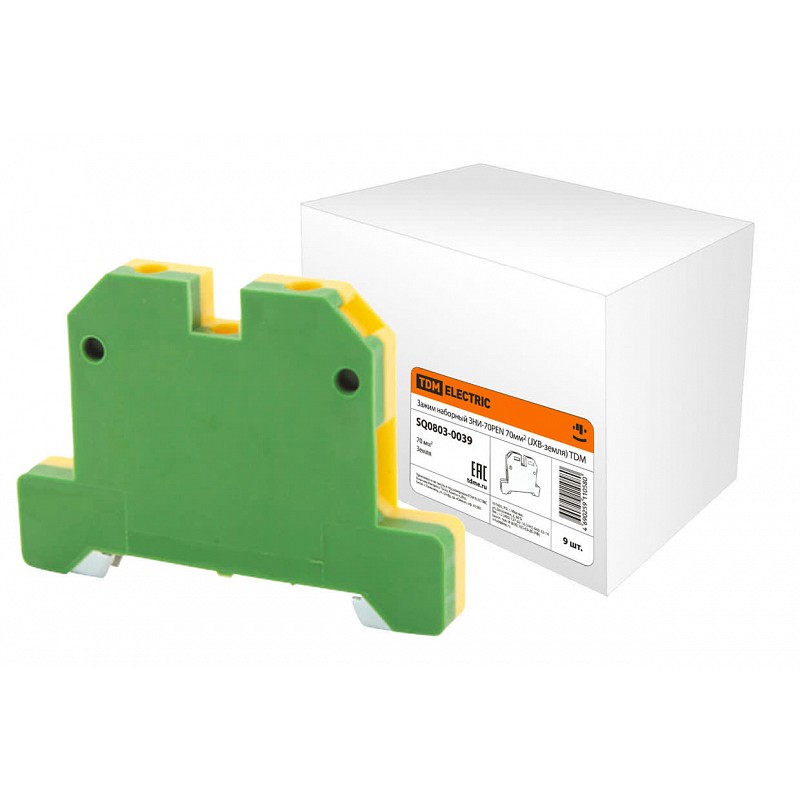

Зажим наборный ЗНИ-70PEN 70мм2 (JXB-земля) TDM

Главная » Модульное оборудование » Зажим наборный ЗНИ » Зажим наборный ЗНИ-70PEN 70мм2 (JXB-земля) TDM

Код для заказа: 219812

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Зажим наборный ЗНИ-70PEN 70мм2 (JXB-земля) TDM

64.57%

7 0

Цена

Розница789.95 ₽/шт

Цены включают НДС 22%

Код для заказа: 219812

В наличии: > 100 шт
Срок поставки 2-3 раб.дн.
(Без учёта срока доставки)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Зажим наборный ЗНИ-70PEN 70мм2 JXB-земля от TDM обеспечивает безопасное подключение проводников различного сечения. Он применяется в шкафах, щитах, сборках, а также может использоваться в технологическом оборудовании как комплектующий элемент. Материал корпуса - цветной негорючей полиамид, токоведущая пластина выполнена из латуни с гальваническим покрытием.

Назначение
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

Применение
Шкафы, щиты, сборки.
Технологическое оборудование в качестве комплектующих.

Материалы
Корпус выполнен из цветного негорючего полиамида (PA66)
Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Прижимные колодки выполнены из никелированной стали.

Преимущества
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.

Упаковка
ЗНИ-2,5мм2 по 50 шт. ЗНИ-4мм2 по 50 шт. ЗНИ-6мм2 по 40 шт. ЗНИ-10мм2 по 30 шт. ЗНИ-16мм2 по 30 шт. ЗНИ-35мм2 по 16 шт. ЗНИ-70мм2 по 9 шт. ЗНИ-2,5PEN 2,5мм2 по 40 шт. ЗНИ-4PEN 4мм2 по 40 шт. ЗНИ-6PEN 6мм2 по 33 шт. ЗНИ-10PEN 10мм2 по 25 шт. ЗНИ-16PEN 16мм2 по 20 шт. ЗНИ-35PEN 35мм2 по 16 шт. ЗНИ-50PEN 50мм2 по 10 шт. ЗНИ-70PEN 70мм2 по 9 шт.
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку

Возможно использование с функцией PEN	Да
Высота (на мин. возможной высоте установки)	77 мм
Длина	71 мм
Изолированн.	Да
Класс негорючести изоляц. материала согл. UL94	V0
Количество зажимов на 1 уровень	2
Количество полюсов	1
Количество уровней	1
Материал изоляции корпуса	Термопласт
Направление кодирования	Горизонтальн. и вертикальн.
Напряжение питания для индикатора дефекта	12 В
Номин. (расчетное) напряжение	220 - 609 В
Номин. ток In	192 А
Позиция соединения	Сверху
Поперечн. сечение подключ. многопроволочного (гибкого) провода	35 - 70 мм²
Поперечн. сечение подключ. однопроволочного (жесткого) провода	35 - 70 мм²
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	35 - 70 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	35 - 70 мм²
Поперечное сечение жилы	6 мм²
Рабочая температура	-30 - 40 °C
Размер модуля	5,2 мм
С защитой от прикосновения	Да
Соединенные внутри уровни (между собой)	Да
Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Тип питания для индикации дефекта	AC/DC (перемен./постоян.)
Тип разделения	Слайдер
Тип электрич. соединения 1	Соединение с пружинным зажимом
Тип электрич. соединения 2	Соединение с пружинным зажимом
Цвет	Желто-зеленый
Ширина/размер ячейки	20 мм

Основные характеристики

Серия

SQ0803-003

Данные для заказа

Бренд	TDM
Код производителя	SQ0803-0039
Артикул	9175
Масса	0.185185
Объём	0.000264407
Страна	Китай
Упаковка	9/81
Штрихкод	4690259110573

Файлы

PDFПаспорт изделияОткрыть Скачать

PDFСертификат соответствияОткрыть Скачать
