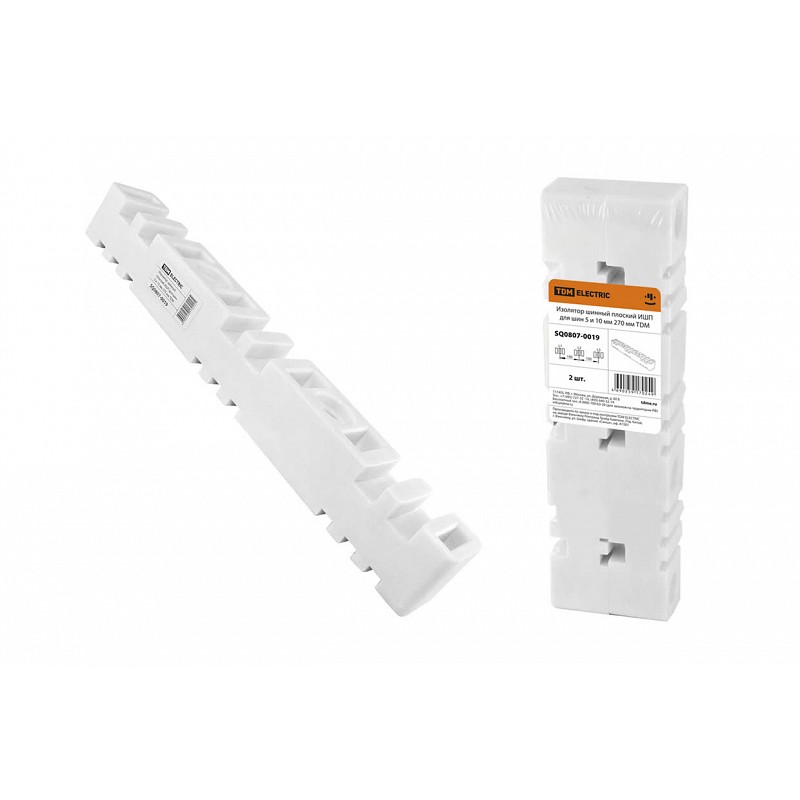

Изолятор шинный плоский ИШП 3П для шин 5 и 10 мм, длина 270 мм, межшинное расстояние 100 мм TDM

Главная » Оборудование для промышленной установки » Изоляторы шинные » Изолятор шинный плоский ИШП 3П для шин 5 и 10 мм, длина 270 мм, межшинное расстояние 100 мм TDM

Код для заказа: 219970

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Изолятор шинный плоский ИШП 3П для шин 5 и 10 мм, длина 270 мм, межшинное расстояние 100 мм TDM

67.56%

8 0

Цена

Розница545.34 ₽/шт

Цены включают НДС 22%

Код для заказа: 219970

В наличии: > 100 шт
Срок поставки 2-3 раб.дн.
(Без учёта срока доставки)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Изолятор шинный плоский ИШП 3П от бренда TDM представляет собой неотъемлемый элемент оборудования для промышленной установки. Он используется для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током от 250 А до 4000 A. Изолятор изготовлен из материала высокого качества - армированного стекловолокном полиэстра, что обеспечивает его надежность и долговечность. Этот продукт идеально подходит для использования в различных типах НКУ.

Назначение
Предназначены для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током 250 А – 4000 A.

Применение
Используются при сборке НКУ различного назначения.

Материалы
Материал изоляторов – армированный стекловолокном полиэстр.
Материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой.

Преимущества
Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы.
Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи 250 – 4000 A.

Упаковка
ИШП для шин 5 и 10 мм 180 мм по 2 шт. ИШП для шин 5 и 10 мм 270 мм по 2 шт. ИШП для шин 5 и 10 мм 370 мм по 2 шт. H=20 мм для ИШП по 2 шт. H=30 мм для ИШП по 2 шт. H=40 мм для ИШП по 2 шт. H=50 мм для ИШП по 2 шт. H=60 мм для ИШП по 2 шт. H=70 мм для ИШП по 2 шт. H=90 мм для ИШП по 2 шт. H=110 мм для ИШП по 2 шт. H=150 мм для ИШП по 2 шт. H=1000 мм для ИШП по 5 шт.

Конструкция
В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.
Шины устанавливаются по шкафу минимум на двух парах изоляторов.
Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек.
Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек.
Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки.

Количество полюсов	3
Макс. номин. ток	4 000 А
Метрический размер болта (М..)	10
Расстояние между шинами	100 мм

Основные характеристики

Серия

SQ0807-001

Данные для заказа

Бренд	TDM
Код производителя	SQ0807-0019
Артикул	9584
Масса	0.436111
Объём	0.000431538
Страна	Китай
Упаковка	2/36
Штрихкод	4690259170225
