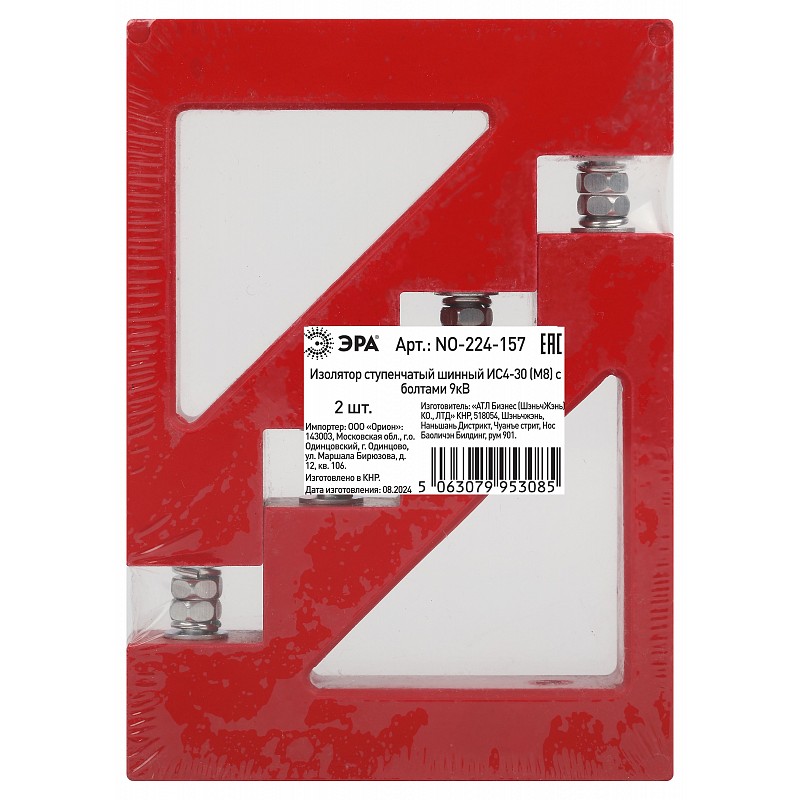

NO-224-157 Изолятор ступенчатый шинный ЭРА NO-224-157 ИС4-30 (М8) с болтами 9кВ

Используйте NO-224-157 Изолятор ступенчатый шинный ЭРА NO-224-157 ИС4-30 (М8) с болтами 9кВ для крепления токопроводящих шин внутри силовых шкафов или других устройств. Обеспечивает надежную фиксацию и изоляцию частей, находящихся под напряжением, от корпуса и панелей сборки. Подходит для подключения силовых проводников и распределения электроэнергии внутри щита.

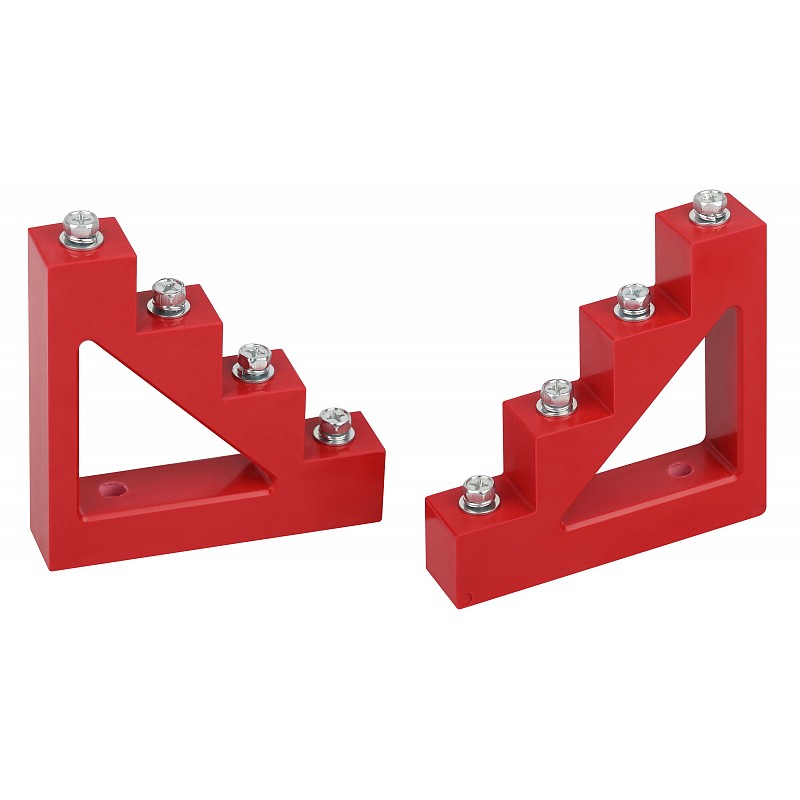

Шинные ступенчатые изоляторы типа ИС состоят из изолятора в форме лесенки и крепежных метизов. Устанавливаются внутри вводных и распределительных шкафов или других устройств для крепления токоведущих шин, а также неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей.

Особенности конструкции:

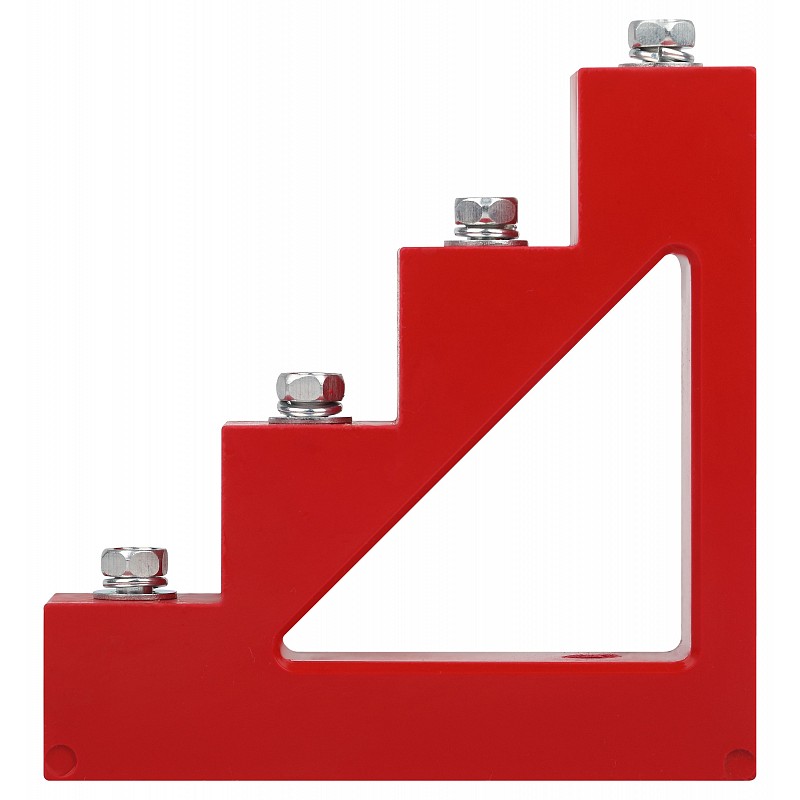

• Ступенчатая форма обеспечивает равномерное распределение электрического напряжения по всей длине изолятора. Это позволяет ему выдерживать высокие нагрузки и предотвращает пробои между шинами, он может быть использован в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В.

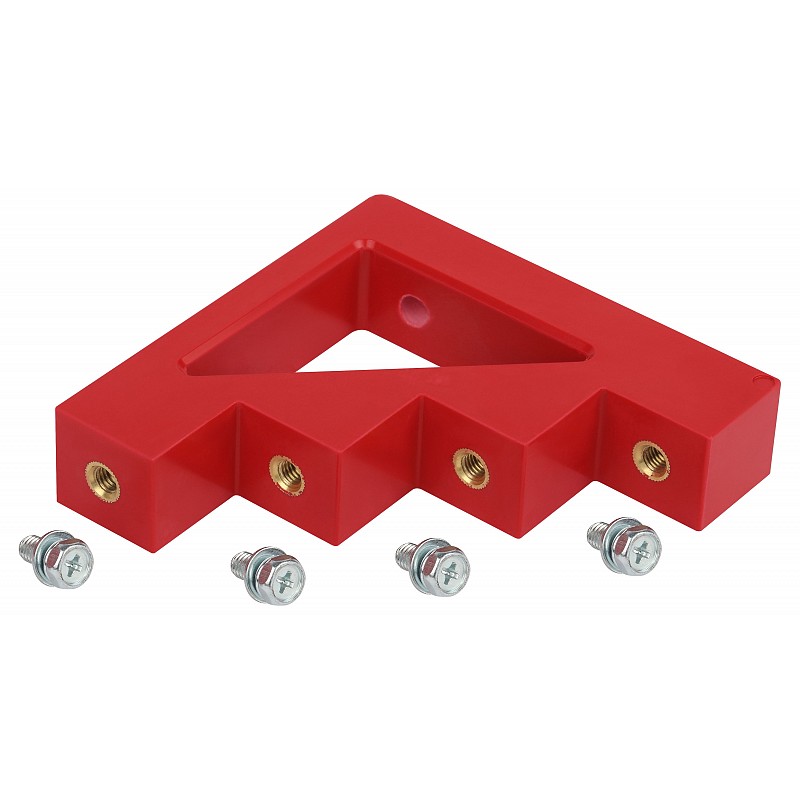

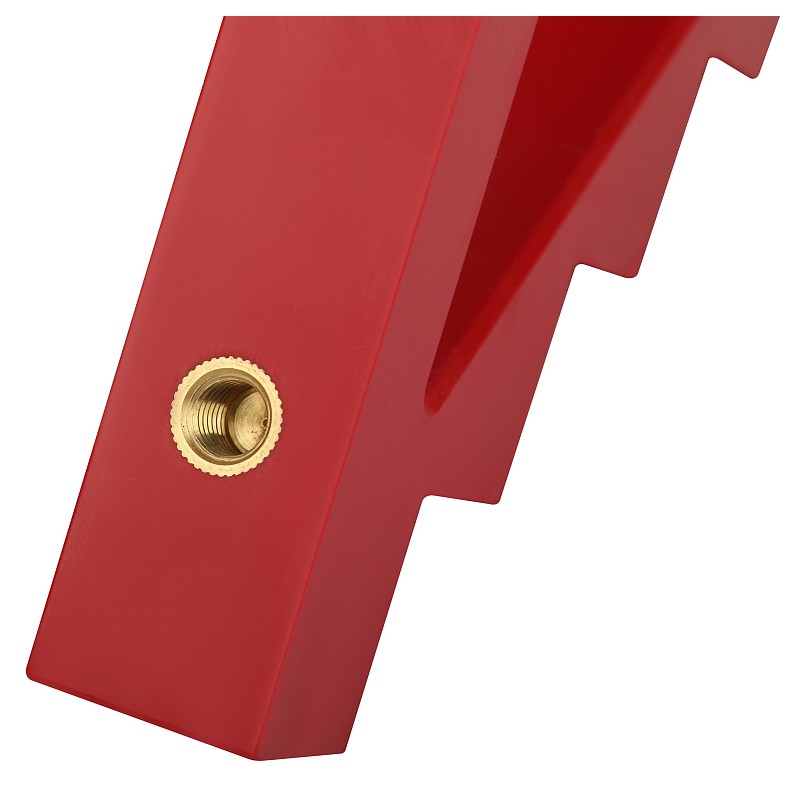

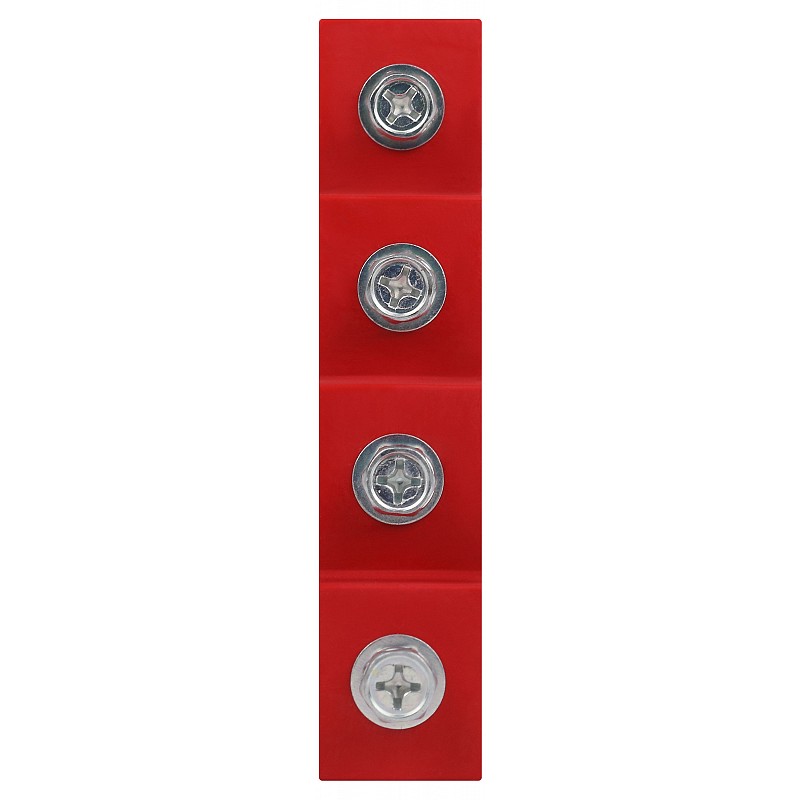

• Крепление изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой.

• Возможна установка шин разных длин с одинаковым межфазным расстоянием и промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

• Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям.
