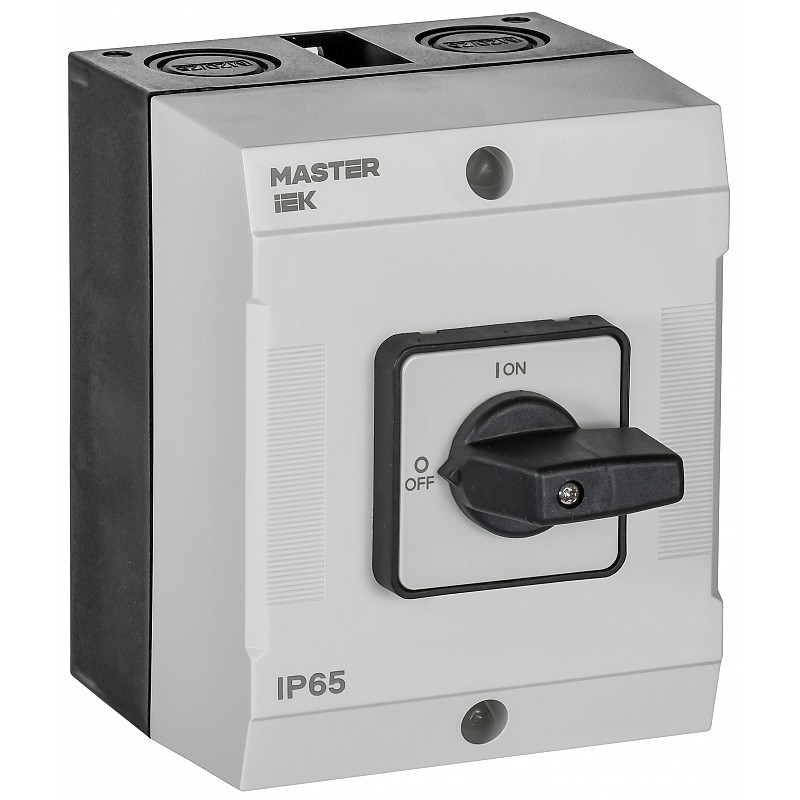

Переключатель кулачковый в боксе стандартная рукоятка 80А схема 10 IEK

Главная » Оборудование для промышленной установки » Кулачковые переключатели » Переключатель кулачковый в боксе стандартная рукоятка 80А схема 10 IEK

Код для заказа: 645328

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Переключатель кулачковый в боксе стандартная рукоятка 80А схема 10 IEK

79.61%

15 0

Цена

Розница7 573.76 ₽/шт

Юр. лица и ИП−22%5 937.74 ₽показать

Цены включают НДС 22%

Код для заказа: 645328

В наличии: > 30 шт
Срок поставки 3-5 раб.дн.
(Без учёта срока доставки в регионы)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач. Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Высокая механическая и электрическая износостойкость.
Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
Защита клемм от прикосновения.
Адаптер для монтажа на DIN-рейку в комплекте.
Широкий диапазон рабочих температур. Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400В.

По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03.
Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.

Обозначение положений	ОТКЛ-ВКЛ
Количество полюсов	3
Номин тепловой ток Ith	80 А
Номер электрической схемы	10
Конструктивное исполнение	В корпусе
Тип элемента управления	Короткая поворотная ручка (узкий хват)
Степень защиты - IP	IP65
Номин рабочий ток Ie при АС-23 400 В	63 А
Степень защиты - IP в оболочке	IP65
Номин рабочий ток Ie при АС-2 230 В	50 А
Номин раб напряжение DC контактов	24; 48; 110; 220 В
Сечение многожильного гибкого провода	10…25 мм²
Номин продолжительный ток Iu	80.0 А
Степень защиты - IP сторона контактов	IP00
Номинальная способность к присоединению	25 мм²
Функции переключателя	Многоступенчатый переключатель
Тип подключения силовой электрич цепи	Винтовое соединение
Кол-во позиций переключения	2
Номин рабочий ток Ie при АС-21 АС-22 230 В	80 А
Номин напряжение изоляции Ui	690 В
Номин рабочий ток Ie при АС-2 400 В	50 А
Температура эксплуатации	-5…40 °C
Номин напряжение постоян тока - DC	24; 48; 110; 220 В
Фиксация положения переключателя	Да
Номин мощность при AC-3 230 В	1 кВт
Степень защиты - IP передняя сторона	IP65
Тип выключателя	Переключатель ВКЛ/ОТКЛ
Номин рабочий ток Ie при АС-3 230 В	22 А
Цвет	Черный
Макс допустимое раб напряжение Ue AC	690 В
Номин напряжение	690 В
Номин рабочий ток Ie при АС-23 230 В	63 А
Электр износостойкость	0,0015 млн циклов
Номин мощность при AC-23 230 В	1 кВт
Конструкция прибора	Устройство наруж. монтажа
Номин рабочий ток Ie при АС-21 АС-22 400 В	80 А
Тип изделия/компонента	Кулачковый переключатель
Мех износостойкость	0,3 млн циклов
Пригоден в качестве сервисного выкл-ля	Да
Ток предохранителя qG	160 А
Номин мощность при AC-23 400 В	3 кВт
Пригоден в качестве главного выключателя	Да
Номин раб напряжение AC контактов	230; 400; 690 В
Номин мощность при AC-3 400 В	1 кВт
Номин импульсное выдерживаемое напряжение	4 кВ
Подходит для промежуточного монтажа	Да
Номин условный ток короткого замыкания Icn	10 А
Номин рабочий ток Ie при АС-3 400 В	22 А
В сборе в корпусе	Да

Данные для заказа

Бренд	IEK
Код производителя	MI-CS20-080-010
Артикул	MI-CS20-080-010
Масса	1.668
Объём	0.010221
Страна	Китай
Упаковка	1/1//8
Штрихкод	4630293121975
