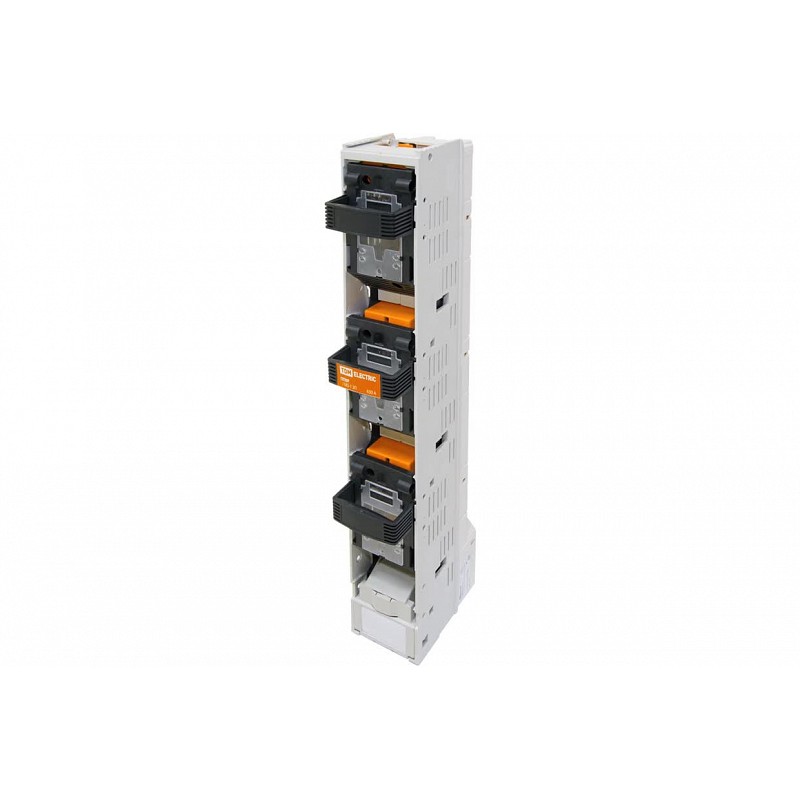

Планочный выключатель-разъединитель с функцией защиты три рукоятки ППВР 1/185-1 3П 250A TDM

Представляем вашему вниманию планочный выключатель-разъединитель с функцией защиты три рукоятки ППВР 1/185-1 3П 250A от известного производителя TDM. Этот продукт идеально подходит для включения/отключения нагрузки и защиты электрических цепей от коротких замыканий и перегрузок. Он широко используется в шкафах низкого напряжения благодаря своей надежности и эффективности.

Назначение
Включения/отключения нагрузки (с видимым разрывом).
Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение
ППВР заложены в проектах множества типовых сборок, из которых самыми распространенными являются шкафы низкого напряжения (ШНН).

Материалы
Предотвращает ее окисление в процессе эксплуатации
Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).

Преимущества
Возможность крепления ППВР как непосредственно на шины стандартным способом (при помощи болтов), так и при помощи терминала для шин (арт. SQ0726-0016)
Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать провода и кабели.
Крепление на систему шин с распространенными межшинными расстояниями в 100 мм (для ППВР 00) и 185 мм (для ППВР 1, ППВР 2, ППВР 3).
Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной или пофазной коммутацией всех полюсов.

Упаковка
ППВР 00/100-6 3П 160A по 8 шт. ППВР 1/185-6 3П 250A по 2 шт. ППВР 1/185-1 3П 250A по 2 шт. ППВР 2/185-6 3П 400A по 2 шт. ППВР 2/185-1 3П 400A по 2 шт. ППВР 3/185-6 3П 630A по 2 шт. ППВР 3/185-1 3П 630A по 2 шт.

Конструкция
Трехполюсного основания, оснащенного шинами для подключения и зажимами для плавких вставок; Корпуса с блоками под плавкие вставки, при помощи ручек осуществляющих пофазное либо трехфазное отключение нагрузки. При трехфазном отключении применяется специальная рычажная конструкция, соединяющая блоки в единую конструкцию. Нижнего защитного экрана контактов.
