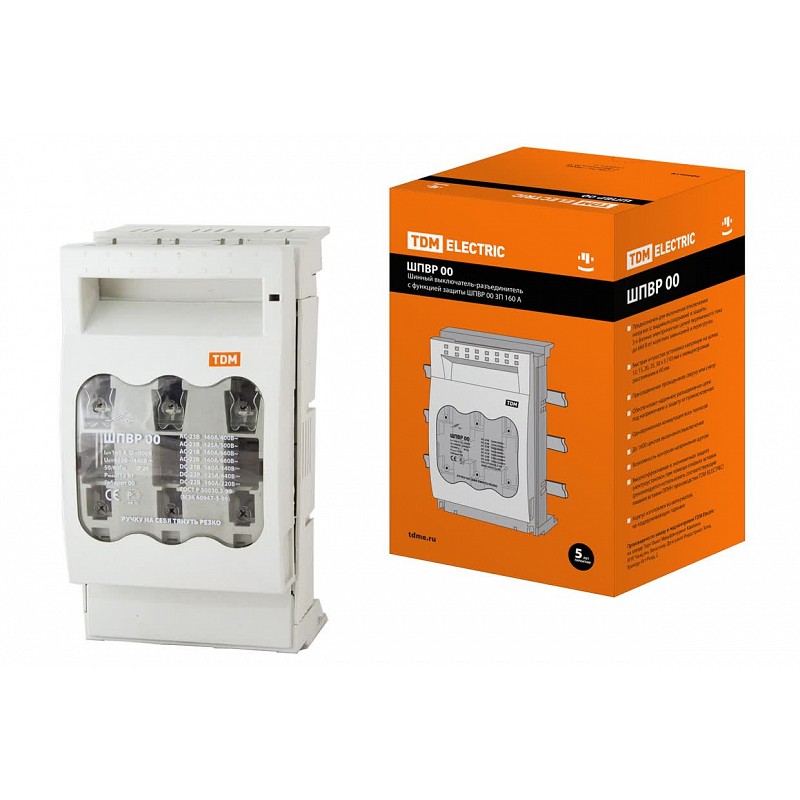

Шинный выключатель-разъединитель с функцией защиты ШПВР 00 3П 160A TDM

Данный товар представляет собой шинный выключатель-разъединитель с защитой ШПВР 00 3П 160A от известного производителя TDM. Он предназначен для защиты 3-фазных электрических цепей переменного и постоянного тока от коротких замыканий и перегрузок. Благодаря своей функциональности, этот выключатель также может использоваться для включения и отключения нагрузки. Продукт подходит для использования в различных сферах, включая шкафы компенсации реактивной мощности, вводно-распределительные устройства и шкафы управления.

Назначение
Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.
Включения/отключения нагрузки (с видимым разрывом).

Применение
Шкафы компенсации реактивной мощности с шинной системой
Вводно-распределительные устройства (ВРУ).
Шкафы и ящики управления.
Оборудование трансформаторных подстанций.

Конструкция
трехполюсного основания с зажимами для плавких вставок, оснащенного клеммами подключения к токоведущим шинам; верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами); нижнего защитного экрана контактов; съемной крышки с местом для установки плавкиx вставок типа NH (ППНН).

Материалы
Контактная группа ШПВР выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).

Преимущества
Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать провода и кабели.
При помощи клемм подключения.
Возможность крепления на шины толщиной 5 и 10 мм для ШПВР00 и на шины 10 мм для ШПВР1-3.
Возможность вывода кабеля как вверх, так и вниз при помощи универсального переходника.

Упаковка
Руководство по эксплуатации. Паспорт
ШПВР 00 3П 160A по 12 шт. ШПВР 1 3П 250A по 4 шт. ШПВР 2 3П 400A по 3 шт. ШПВР 3 3П 630A по 2 шт.
