Выключатель-разъединитель с функцией защиты ПВР 2, 3П, 400 A TDM

Главная » Рубильники, переключатели, разъединители » Шинные выключатели-разъединители с функцией защиты ШПВР » Выключатель-разъединитель с функцией защиты ПВР 2, 3П, 400 A TDM

Код для заказа: 218921

Цены:Розница✓ Опт

Выбрано: Опт — применены оптовые цены

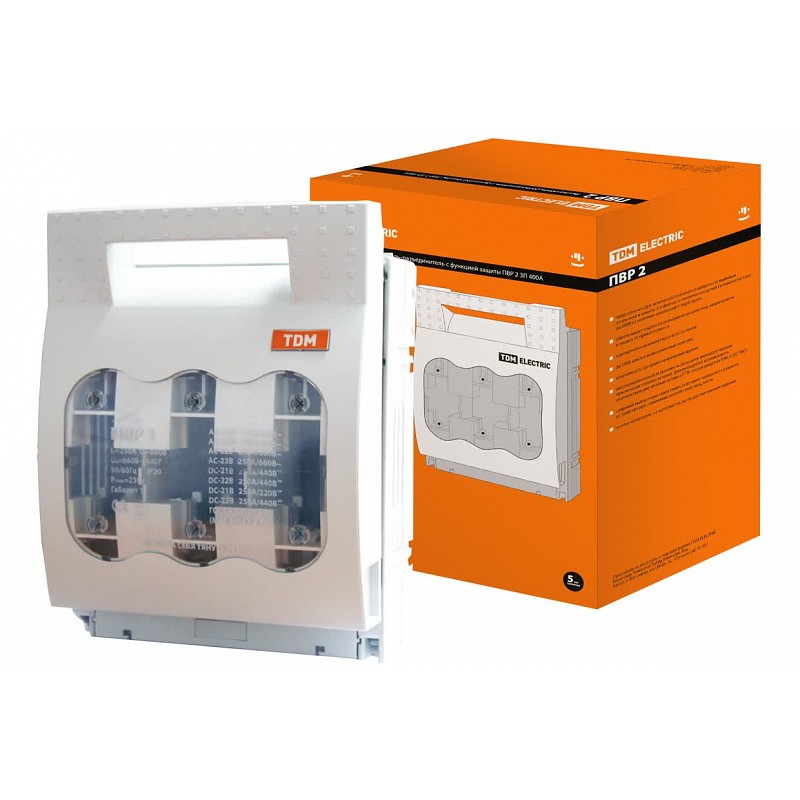

Выключатель-разъединитель с функцией защиты ПВР 2, 3П, 400 A TDM

43.85%

3 0

Код для заказа: 218921

Опт9 530.03 ₽/шт

Розница9 530.03 ₽применить

Цены включают НДС 22%

В наличии: 2 шт
Срок поставки 2-3 раб.дн.
(Без учёта срока доставки)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Представляем Вашему вниманию выключатель-разъединитель с функцией защиты ПВР 2, 3П, 400 А от компании TDM. Этот продукт предназначен для выполнения функций включения/отключения нагрузки (видимый разрыв цепи) и обеспечивает защиту трехфазных цепей от короткого замыкания и перегрузки. Продукт может использоваться в различных областях, включая оборудование трансформаторных подстанций (например, КСО, ЩО), а также шкафы управления и распределения.

Назначение
Для включения/отключения нагрузки (с видимым разрывом цепи).
Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение
Оборудование трансформаторных подстанций (КСО, ЩО).
Шкафы и ящики управления.
Шкафы и пункты распределительные (ШРС, ШР, ПР).
Вводно-распределительные устройства (ВРУ).

Материалы
Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).
Предотвращает ее окисление в процессе эксплуатации

Конструкция
трехполюсного основания, оснащенного зажимами для плавких вставок; верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами); нижнего защитного экрана контактов; съемной крышки с местом для установки плавкиx вставок.

Преимущества
Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
Механическая прочность изделия - до 1600 циклов включения/выключения.
В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям.
Возможность контроля напряжения щупом через отверстия на лицевой панели.
(рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления мощности.

Упаковка
Выключатель-разъединитель с функцией защиты ПВР 00 3П по 8 шт. Выключатель-разъединитель с функцией защиты ПВР 1 3П по 4 шт. Выключатель-разъединитель с функцией защиты ПВР 2 3П по 4 шт. Выключатель-разъединитель с функцией защиты ПВР 3 3П по 4 шт.

Высота	288 мм
Глубина	128 мм
Защита	Ножевой предохранитель
Количество групп	3
Количество полюсов	3
Материал корпуса	Пластик
Номин. (расчетное) напряжение	660 - 690 В
Номин. ток	400 А
Размещение на направляющих	Сверху
С прозрачн. (светопрониц.) крышкой	Да
Степень защиты (IP)	IP20
Ширина	210 мм

Основные характеристики

Серия

SQ0726-0003

Данные для заказа

Бренд	официальный дистрибьютор
Код производителя	SQ0726-0003
Артикул	8543
Масса	3.695
Объём	0.01128
Страна	Китай
Упаковка	1/4
Штрихкод	4690259101717
