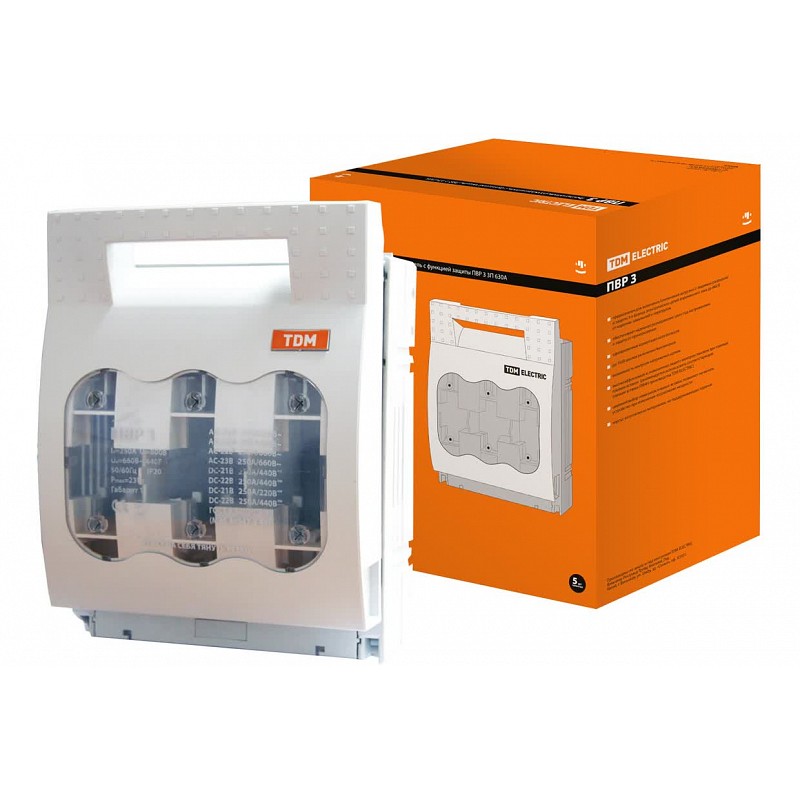

Выключатель-разъединитель с функцией защиты ПВР 3, 3П, 630 A TDM

Выключатель-разъединитель с защитой ПВР 3, 3П, 630 A от TDM - это надежное устройство, предназначенное для включения/отключения нагрузки и защиты электрических цепей от коротких замыканий и перегрузок. Оно применяется в различных областях, включая оборудование трансформаторных подстанций, шкафы и ящики управления, а также шкафы и пункты распределительные. Это устройство обладает серией SQ0726-0004 и доступно для приобретения.

Назначение
Для включения/отключения нагрузки (с видимым разрывом цепи).
Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение
Оборудование трансформаторных подстанций (КСО, ЩО).
Шкафы и ящики управления.
Шкафы и пункты распределительные (ШРС, ШР, ПР).
Вводно-распределительные устройства (ВРУ).

Материалы
Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).
Предотвращает ее окисление в процессе эксплуатации

Конструкция
трехполюсного основания, оснащенного зажимами для плавких вставок; верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами); нижнего защитного экрана контактов; съемной крышки с местом для установки плавкиx вставок.

Преимущества
Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
Механическая прочность изделия - до 1600 циклов включения/выключения.
В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям.
Возможность контроля напряжения щупом через отверстия на лицевой панели.
(рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления мощности.

Упаковка
Выключатель-разъединитель с функцией защиты ПВР 00 3П по 8 шт. Выключатель-разъединитель с функцией защиты ПВР 1 3П по 4 шт. Выключатель-разъединитель с функцией защиты ПВР 2 3П по 4 шт. Выключатель-разъединитель с функцией защиты ПВР 3 3П по 4 шт.
