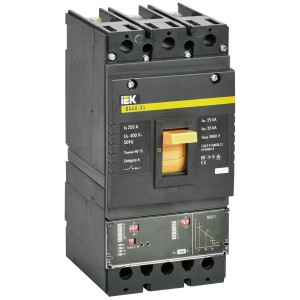

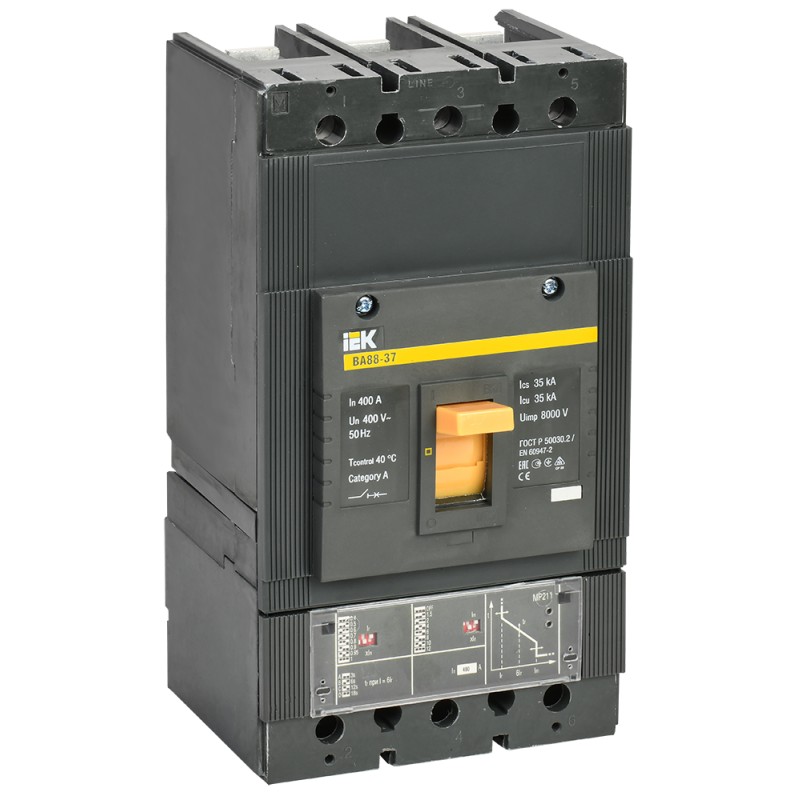

Выключатель автоматический ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 IEK

Автоматический выключатель ВА88-37 3Р 400А 35кА от IEK представляет собой надежное устройство для защиты от коротких замыканий и перегрузок. Он рассчитан на работу с номинальными токами до 400А и обладает высокой отключающей способностью 35кА. Этот выключатель является частью серии ВА88 и идеально подходит для использования в электроустановках с номинальным рабочим напряжением до 400В.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания. Простая самостоятельная установка дополнительных устройств:
- аварийный контакт;
- дополнительный контакт;
- независимый расцепитель;
- расцепитель минимального напряжения;
- привод ручной поворотный;
- электропривод;
- втычная панель;
- выдвижная панель.
Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели. Силовые автоматические выключатели KARAT предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и перегрузке.

Представлены группами:
- Силовые автоматические выключатели ВА88 и доп. устройства
- Силовые автоматические выключатели ВА88 MASTER и доп. устройства.

Для расширения функционала могут эксплуатироваться с одним или несколькими дополнительными устройствами. Все дополнительные устройства заказываются отдельно и в комплект поставки автоматического выключателя не входят.
