Свет, который включается сам, когда вы идёте с пакетами
из машины — это один датчик и три провода. Вся наука — в трёх крутилках на корпусе: LUX, TIME
и SENS. Запустите прохожего по схеме и покрутите настройки — станет понятно, как это живёт.
Как срабатывает — запустите прохожего
TIME:
LUX:
Свет: выключен
LUX — порог освещённости (днём не включать), TIME — сколько гореть после последнего
движения, SENS — чувствительность (дальность). Настройки крутятся снизу или сбоку корпуса.
Схема подключения — с выключателем-обходом

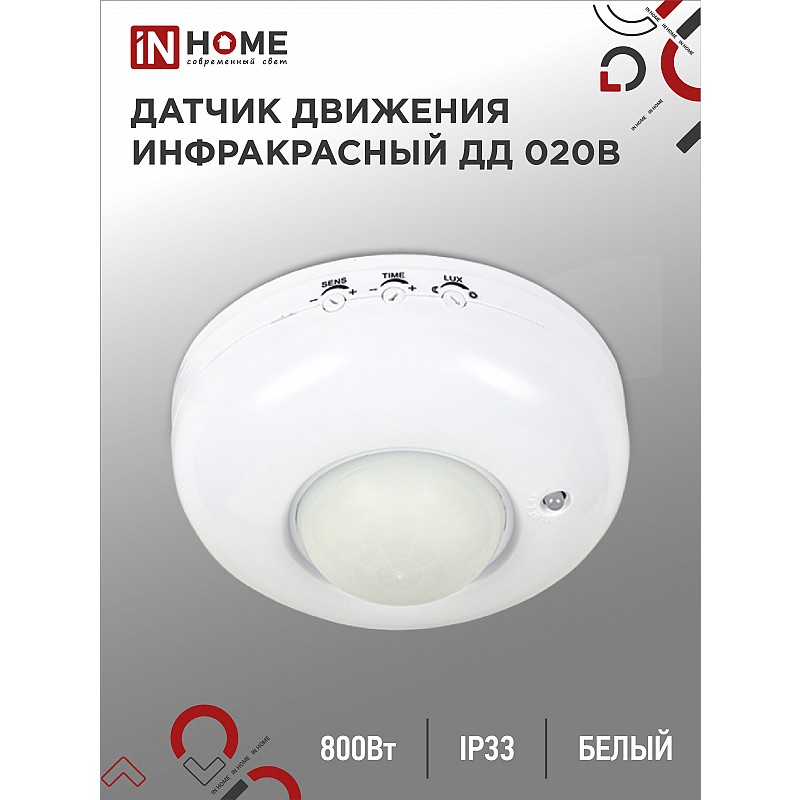

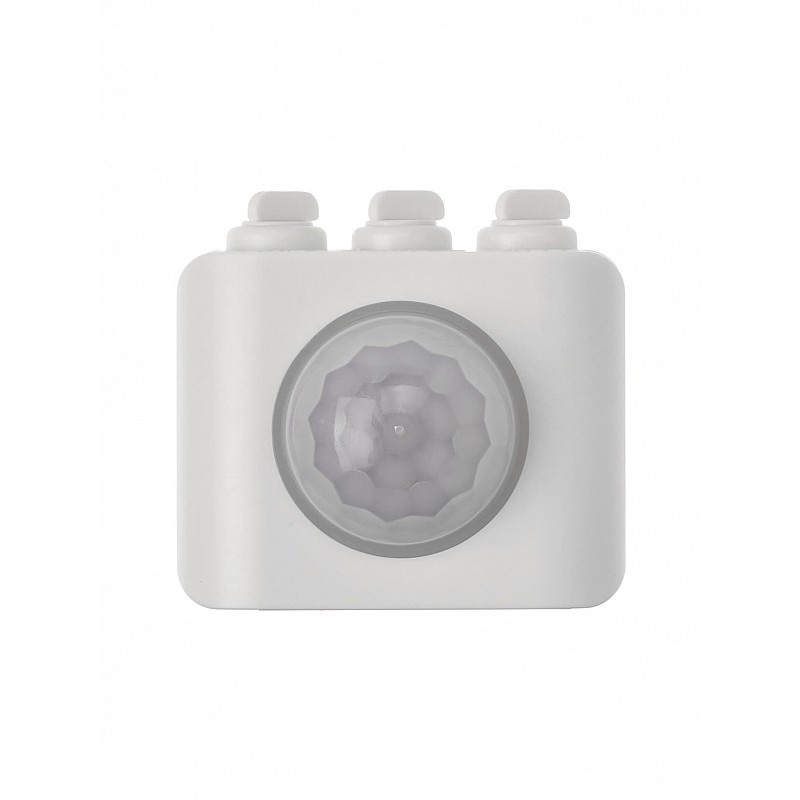

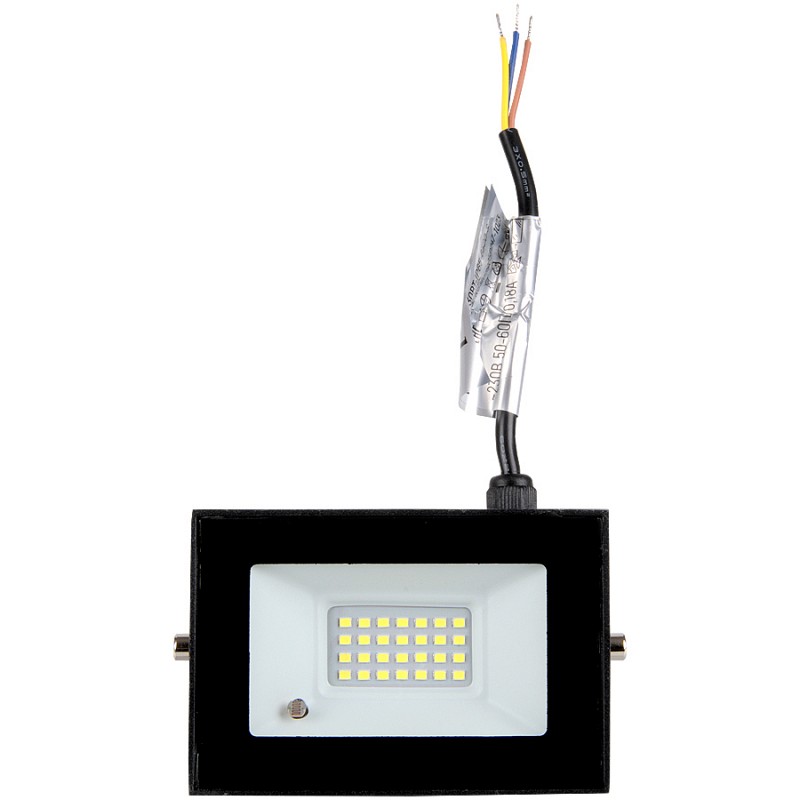

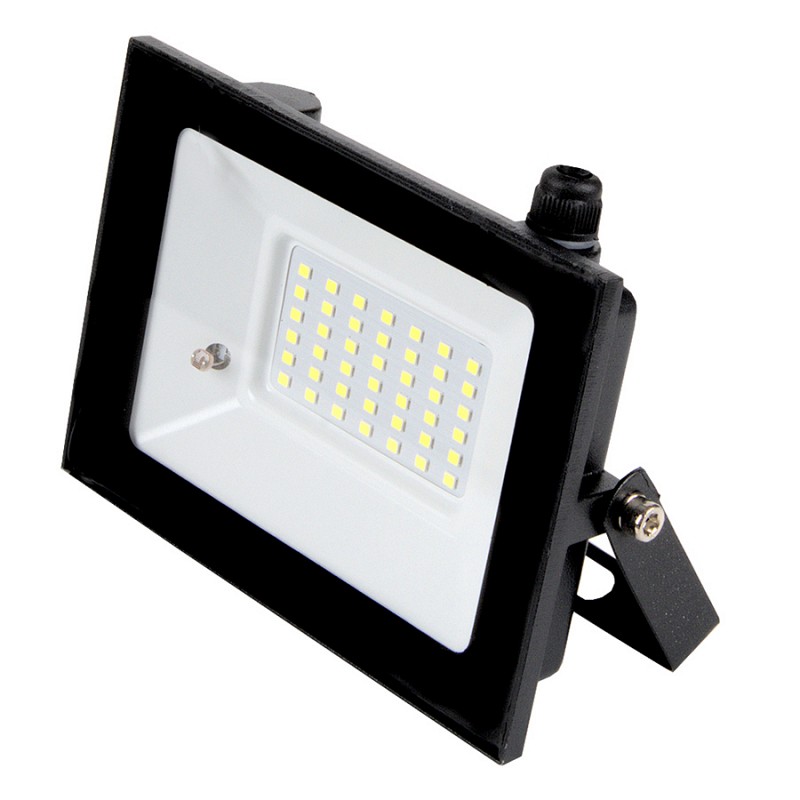

Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
Датчик лучше всего видит движение ПОПЕРЁК своих лучей: над дверью — смотрит вдоль дорожки, в углу коридора — охватывает оба направления. Высота 2–2,5 м. Не направляйте на окна, батареи и качающиеся ветки.
Обесточьте и подключите
Три клеммы датчика: L — фаза с автомата, N — ноль, A (или стрелка/лампочка) — выход на светильник. Ноль обязателен и датчику, и светильнику.
Добавьте обход (по желанию)
Обычный выключатель параллельно контактам датчика (L и A): включили — свет горит постоянно, выключили — управляет датчик. Незаменимо для крыльца в праздники и работы во дворе.
Настройте три крутилки
SENS — на максимум, потом убавляйте, если ловит соседских котов. TIME — 1–3 минуты для прохода, 5–10 для двора. LUX — на «луну», чтобы днём не работал.
Проверьте зону
Пройдите по всем маршрутам: зона срабатывания должна накрывать подходы, но не дорогу и не соседский участок. Лишний сектор закрывается шторкой из комплекта или изолентой на линзе.
Частые ошибки. 1) Датчик смотрит НА движение в лоб — ИК-датчики видят
движение поперёк лучей в разы лучше, разверните. 2) Направлен на батарею, кондиционер или окно —
тёплый воздух и блики дают ложные срабатывания. 3) LED-лампа «тлеет» или моргает в выключенном
состоянии — у электронных датчиков есть минимальная нагрузка; лечится качественной лампой или
датчиком с реле. 4) SENS на максимум навсегда — каждый кот включает прожектор: чувствительность
подбирается по месту.
Частые вопросы
Инфракрасный или микроволновый датчик — какой выбрать?
ИК (PIR) — видит тепло движущегося тела, работает только в прямой видимости, дешевле — стандарт для улицы и коридоров. Микроволновый — «видит» сквозь тонкие перегородки и стекло, не зависит от температуры воздуха, идеален внутри прожекторов и в помещениях, но требовательнее к настройке: может ловить движение за стеной.
Будет ли датчик работать со светодиодными лампами?
С релейными датчиками (щелчок при срабатывании) — любые лампы без ограничений. У электронных (симисторных) есть минимальная нагрузка ~20–40 Вт: одна LED-лампа 7 Вт может подмаргивать. Смотрите минимальную мощность в характеристиках или берите датчик с реле.
Датчик срабатывает сам по себе — что делать?
Ищите источник «движения»: качающиеся ветки, струя тёплого воздуха от вентиляции или батареи, блики фар, животные. Разверните датчик, закройте лишний сектор шторкой, убавьте SENS. У микроволновых — уменьшите дальность: он может видеть машину за забором.
Можно ли подключить несколько светильников к одному датчику?
Да, параллельно, пока суммарная мощность не превышает паспортную коммутируемую (обычно 1000–1200 Вт для ламп накаливания и 300–600 Вт для LED — у LED большие пусковые токи). Для длинной линии прожекторов правильнее датчик + контактор.
Прожектор со встроенным датчиком или датчик отдельно?
Встроенный — минимум монтажа, одна точка. Отдельный датчик гибче: его можно повесить там, где лучше видно подход, а свет — там, где нужен; плюс один датчик может зажигать несколько светильников. Для ворот и периметра почти всегда выигрывает раздельная схема.
Датчик присутствия и датчик движения — в чём разница?
Датчик присутствия — сверхчувствительный ИК: замечает микродвижения (человек сидит и печатает) и не гасит свет в кабинете. Датчик движения требует явного перемещения. Для офисов и санузлов с «сидячим» сценарием — присутствия, для проходных зон — движения.
