Главное правило одно: выключатель всегда разрывает
фазу, а не ноль. Всё остальное — детали, которые проще показать, чем рассказать.
Пощёлкайте клавишами на схеме — люстра отреагирует.
Схема — пощёлкайте клавишами
Свет: выключен
К одноклавишному выключателю идёт двухжильный кабель (фаза туда-обратно),
к двухклавишному — трёхжильный: фаза плюс две отходящие линии на группы.
Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
Автомат группы освещения — выключить, отсутствие напряжения — проверить индикаторной отвёрткой прямо в подрозетнике.
Определите фазный провод
До обесточивания пометьте фазу индикатором. Именно она заводится на вход выключателя (клемма L). Разрывать ноль нельзя — светильник останется под напряжением даже при выключенном свете.
Подключите провода

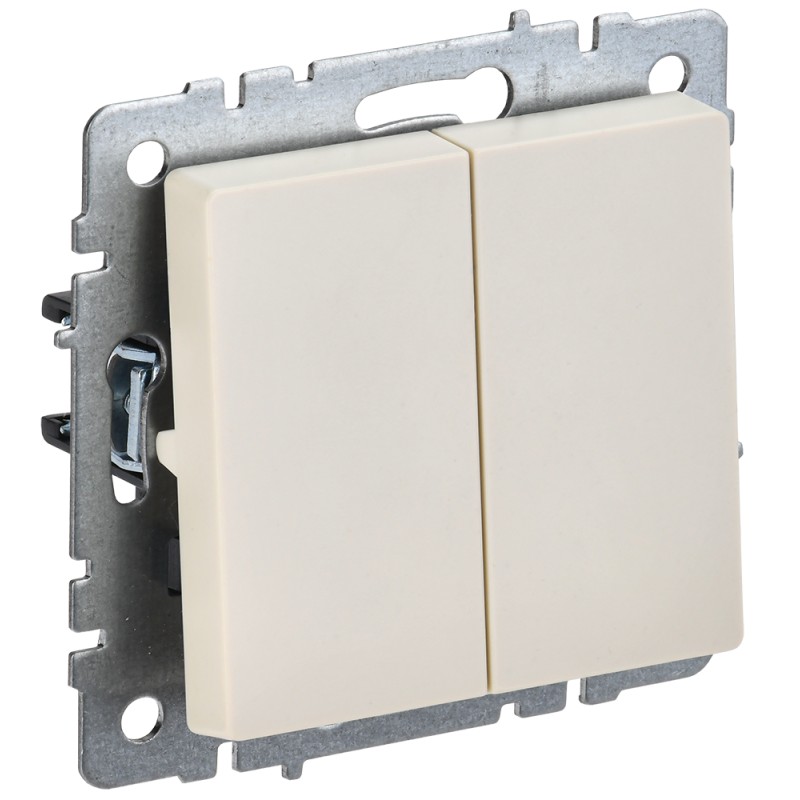

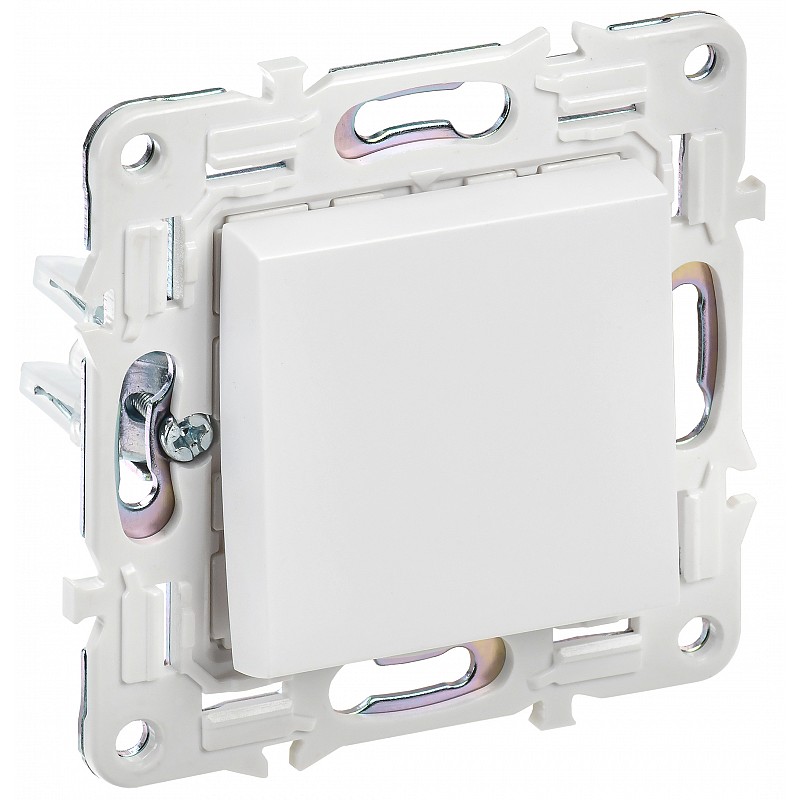

Фазу — на клемму L. Отходящие линии к светильнику — на клеммы-стрелки: у одноклавишного одна, у двухклавишного две (каждая клавиша управляет своей группой люстры).
Затяните и соберите
Протяните клеммы, подёргайте провода. Установите механизм в подрозетник, выровняйте по уровню, закрепите рамку и клавиши.
Проверьте логику клавиш
Включите автомат. У двухклавишного проверьте, что левая клавиша включает ближнюю группу: если группы перепутаны — поменяйте местами две отходящие линии на выключателе.
Частые ошибки. 1) Разорван ноль вместо фазы — лампа «мигает» в темноте,
а при замене лампочки можно попасть под напряжение. 2) Клавиша включает «вниз» — переверните механизм
на 180°. 3) К двухклавишному подведён двухжильный кабель — второй группе не хватит жилы.
4) Люстра с вентилятором или диммером — читайте её паспорт: там свои требования к линиям.
Частые вопросы
Почему выключатель должен разрывать именно фазу?
Если разорвать ноль, светильник при выключенном свете остаётся под фазным напряжением: LED-лампы подмигивают в темноте, а замена лампочки превращается в лотерею. Разрыв фазы полностью снимает напряжение с патрона.
Какой кабель вести к выключателю?

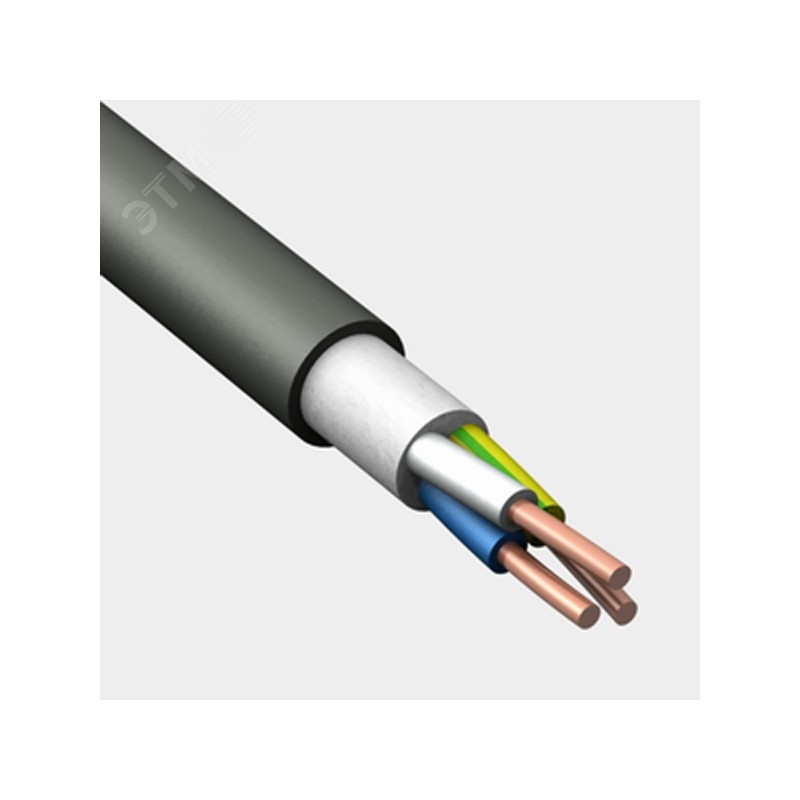

К одноклавишному — двухжильный (фаза приходит и уходит), к двухклавишному — трёхжильный: одна жила приходящая фаза, две — отходящие линии групп. Сечения 1,5 мм² под автомат 10 А достаточно.
Люстра пятирожковая — как разделить на группы?
Внутри люстры рожки уже собраны в две группы (обычно 2+3): от неё выходят два фазных провода и общий ноль. Каждый фазный — на свою клавишу-линию, ноль — на N. Хотите другое разбиение — пересоберите группы в клеммной коробке люстры.
Зачем выключатель с подсветкой и почему с ним мигают LED-лампы?
Подсветка помогает найти клавишу в темноте, но её индикатор пропускает микроток через лампу — дешёвые LED от этого вспыхивают раз в несколько секунд. Лечится лампами с качественным драйвером или конденсатором параллельно лампе; либо берите выключатель без подсветки.
Чем накладной выключатель отличается от встраиваемого?

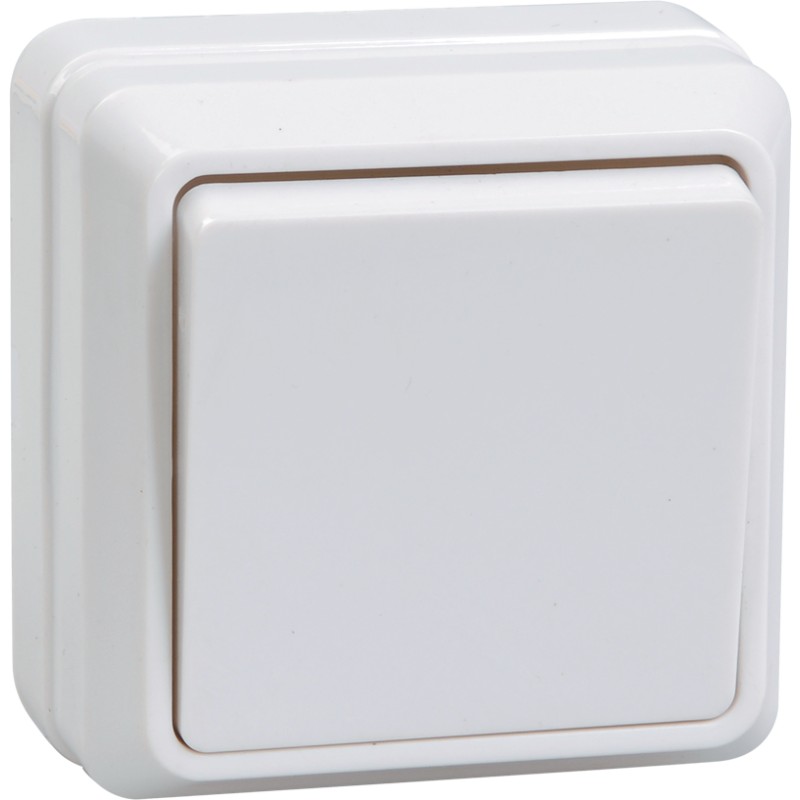

Встраиваемый прячется в подрозетник в стене — стандарт для квартир. Накладной (открытой установки) крепится прямо на стену — для деревянных домов, гаражей, хозпостроек, где проводка идёт поверх стен. Для улицы берите накладной в исполнении IP54.
Можно ли из двухклавишного сделать одноклавишный?
Да: поставьте перемычку между двумя отходящими клеммами — обе линии будут включаться одной клавишей. Наоборот тоже работает: двухклавишный вместо одноклавишного, вторая клавиша просто останется в запасе.
