Драйвер светодиодного светильника: диагностика и замена
Панель погасла, прожектор мигает, трек светит вполнакала — не спешите покупать новый светильник. Внутри всего две детали: драйвер и светодиодные линейки, и в девяти случаях из десяти умерла ровно одна из них. Запчасть стоит 150–600 ₽ и меняется отвёрткой за десять минут. Ниже — диагност по симптомам и подборщик драйвера по шильдику.
Что случилось со светильником — выберите симптом
Диагност: 4 симптома — 4 разных вердикта
Читаем шильдик: ток важнее мощности
Главная ошибка при замене — подбор «по ваттам». Токовый драйвер стабилизирует не мощность, а выходной ток в миллиамперах: именно от него зависит, сколько ампер потечёт через светодиоды. Два драйвера «40 Вт» с током 600 и 900 мА — совершенно разные устройства, и второй сожжёт линейку, рассчитанную на первый, за считаные минуты. На шильдике старого драйвера ищите строку Output:
ток — копируем точно · диапазон — новый должен перекрывать · мощность — не ниже
Подборщик замены — введите цифры с шильдика
Шильдик стёрся — считайте с линейки: число диодов в последовательной цепочке × ~3 В даст рабочее напряжение, а ток возьмите из типовых номиналов ниже по мощности светильника.
| Ток драйвера | Где обычно стоит |
|---|---|
| 280–300 мА | даунлайты и споты 3–13 Вт, светильники ЖКХ |
| 350 мА | даунлайты 10–15 Вт, бра, мебельная подсветка на 220 В |
| 600 мА | офисные панели 36–40 Вт (высоковольтная схема), линейные светильники |
| 900 мА | панели 595×595 36–40 Вт (самая массовая схема), прожекторы 30 Вт |
| 1050 мА | прожекторы и промышленные светильники 40–50 Вт |
| 1500 мА | прожекторы 50–70 Вт, промышленные подвесы |
Драйвер или блок питания: не перепутайте
Внешне коробочки одинаковые, но это два разных мира. Токовый драйвер (CC) держит стабильные миллиамперы — он питает панели, даунлайты, прожекторы и трековые светильники напрямую. Блок питания (CV) держит стабильные 12 или 24 вольта — он питает светодиодную ленту, лайтбоксы и мебельную подсветку, где ток ограничивают резисторы на самой ленте. Друг друга они не заменяют никогда.
| Токовый драйвер (CC) | Блок питания (CV) | |
|---|---|---|
| На шильдике | Output: 600mA, 25–42V | Output: 12V, 5A |
| Что стабилизирует | ток, мА | напряжение, В |
| Где стоит | панели, даунлайты, прожекторы, треки | лента, лайтбоксы, профили |
| Правило подбора | ток тот же ±5%, диапазон В перекрывает | вольты точно, мощность с запасом 20–30% |
| Взаимозаменяемы | ✕ никогда — сгорит линейка или не заведётся вовсе | |
Изолированный или неизолированный
В дешёвых панелях и даунлайтах стоят неизолированные драйверы: у них нет гальванической развязки, и выходные провода находятся под сетевым потенциалом — коснуться линейки во включённом светильнике так же опасно, как голого провода 220 В. Изолированный драйвер (в маркировке — трансформаторная развязка, у IEK и General это отдельные серии) безопаснее, чуть дороже и крупнее. Менять неизолированный на изолированный — можно и правильно; наоборот — допустимо только в закрытых металлических светильниках, куда не попадают руки. И в любом случае все работы — при снятом напряжении: конденсаторы драйвера держат заряд ещё десятки секунд после выключения.
Можно ли поставить драйвер мощнее
По ваттам — да, по миллиамперам — нет. Мощность драйвера это просто потолок «ток × напряжение»: драйвер 600 мА / 40 Вт вместо 600 мА / 25 Вт встанет без проблем — линейка возьмёт свои 600 мА, и запас мощности останется запасом. А вот 900 мА вместо 600 мА — это +50% тока через кристаллы: светильник ярко вспыхнет, перегреется и выгорит посегментно за дни. Сделать светильник «поярче» заменой драйвера на больший ток технически можно на 10–15%, но ресурс диодов падает в разы — дешевле повесить второй светильник.
Мигает при выключенном свете: чиним за 100 рублей
Классика: свет выключен, а панель раз в 10–60 секунд коротко вспыхивает. Светильник исправен — виновата подсветка в выключателе. Через её неонку или светодиод постоянно течёт микроток, он потихоньку заряжает входной конденсатор драйвера, и накопленного заряда раз в минуту хватает на одну вспышку. Три лечения: поставить выключатель без подсветки; впаять параллельно светильнику конденсатор X2 на 0,22–0,47 мкФ / 630 В (он «съедает» микроток); или проверить, что выключатель рвёт фазу, а не нейтраль — при разорванной нейтрали наводки дают тот же эффект. Менять драйвер или линейку бессмысленно — они ни при чём.
Когда чинить бессмысленно
Честная арифметика: ремонт оправдан, когда запчасть стоит до 30–40% нового светильника, а корпус и рассеиватель живы. Панель за 600–700 ₽ с драйвером за 150 ₽ — чинить однозначно; уличный прожектор, промышленный подвес, трековый светильник — тем более: там запчасть в разы дешевле корпуса с оптикой. А вот залитый компаундом даунлайт-«таблетка» за 300 ₽, светильник с линейкой нестандартного формата, которую негде взять, и любая LED-лампа с цоколем — расходники: перепаивать чипы дороже времени. Отдельное правило: погибла одна из двух параллельных линеек — вторая уже работает на двойном токе, меняйте обе сразу.

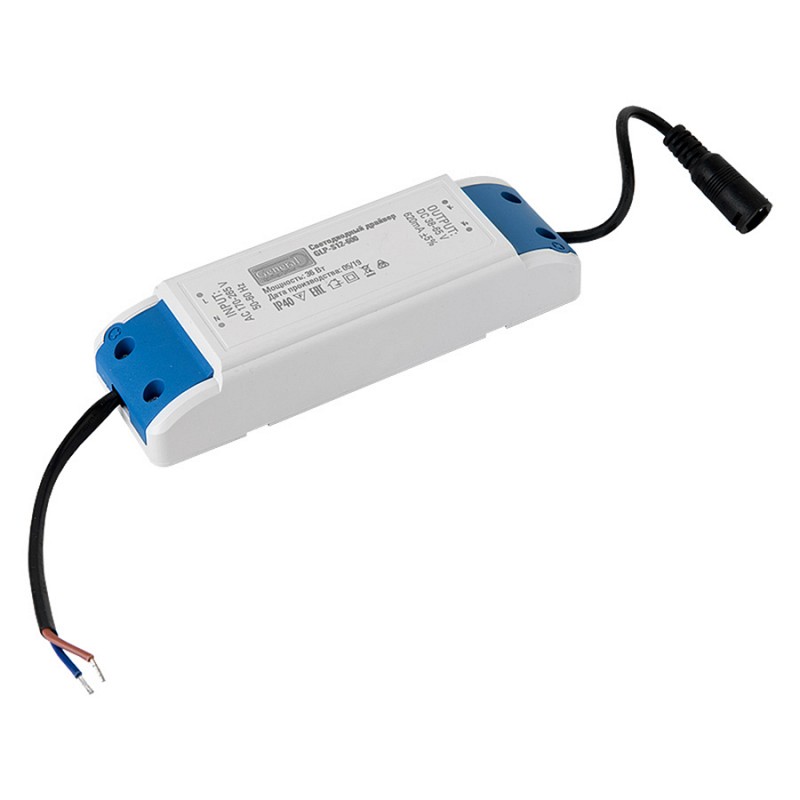

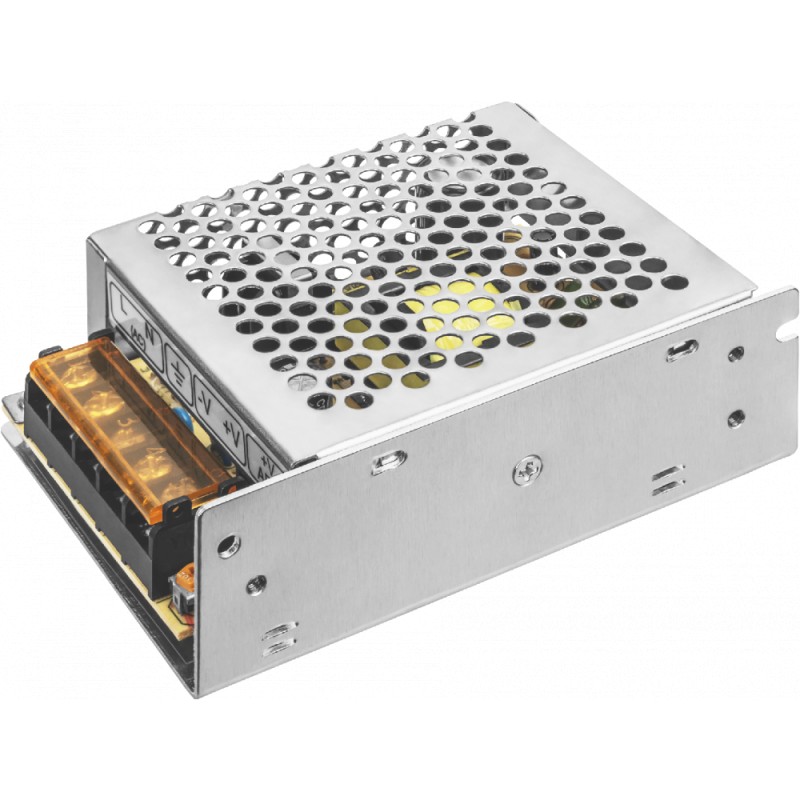

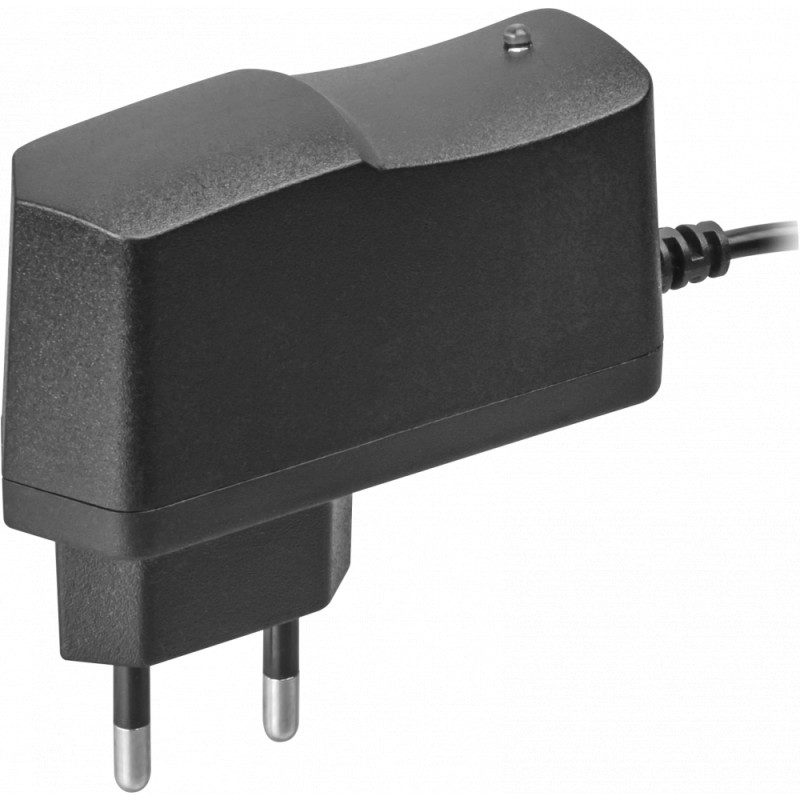

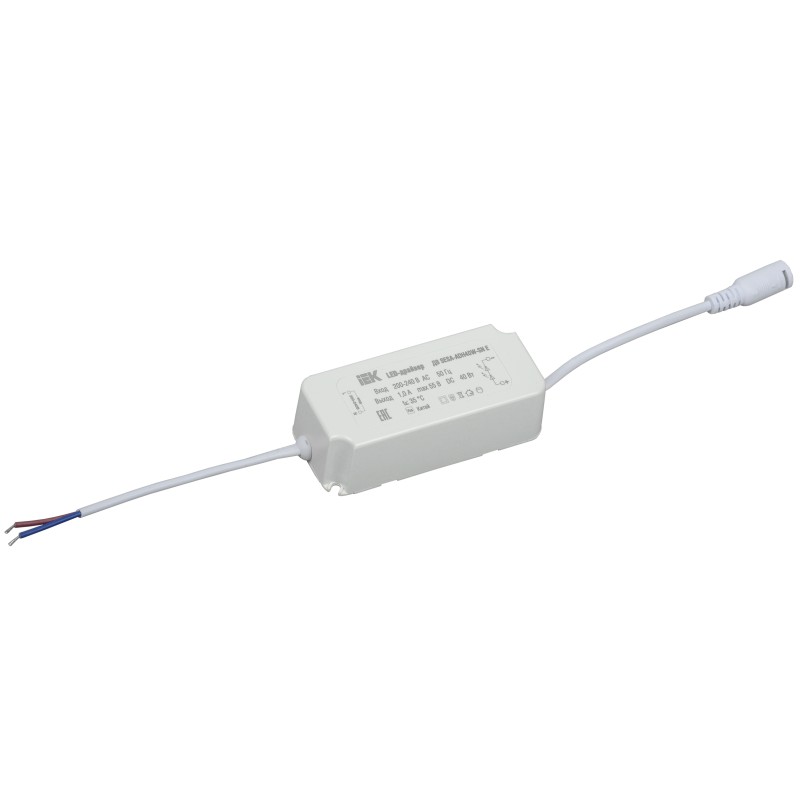

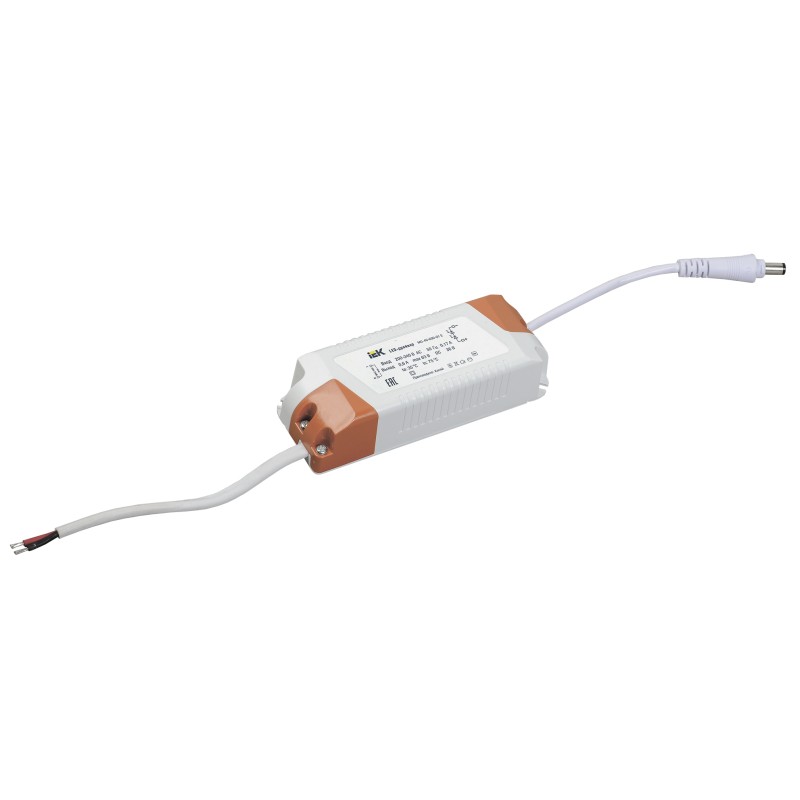

Что понадобится
Наличие живое, со склада Чёрная Грязь. Перед заказом сверьте ток и диапазон напряжения с шильдиком.
