Автомат в щитке не «глючит» и не выбивает «просто так» —
у срабатывания всегда одна из шести причин, и каждая оставляет свой почерк: когда выбивает и
как быстро. Пройдите диагност ниже — три вопроса, и станет ясно, что это: короткое замыкание,
перегрузка, пусковой ток, утечка или уставший контакт. И почему «поставить автомат побольше» — худшее
из возможных решений, тоже разберём.
Диагностика: что случилось на линии
Ответьте на вопросы — получите вердикт и план действий
Внутри модульного автомата два независимых расцепителя. Электромагнитный — катушка, которая
отключает мгновенно, со звонким щелчком, при токе в разы выше номинала: это защита от короткого
замыкания. Тепловой — биметаллическая пластина, которая греется от тока и отгибается за минуты:
это защита от перегрузки. Отсюда главный диагностический признак: выбило мгновенно — ищите КЗ,
выбило через 5–30 минут — линия перегружена. УЗО и дифавтомат добавляют третью причину —
утечку на землю: они сравнивают ток «туда» и «обратно» и отключаются от разницы уже в 15–30 мА.
Номинал автомата привязан к кабелю, а не к приборам
Автомат защищает не чайник и не телевизор — он защищает кабель в стене от перегрева.
Поэтому номинал выбирается по сечению провода, и никак иначе:
Автомат
Медный кабель
Мощность (220 В)
Типичная линия
10А
1,5 мм²
до 2,2 кВт
освещение
16А
2,5 мм²
до 3,5 кВт
розеточные группы
25А
4 мм²
до 5,5 кВт
духовой шкаф, кондиционер
32А
6 мм²
до 7 кВт
варочная панель
40А
10 мм²
до 8,8 кВт
ввод в квартиру
50–63А
10–16 мм²
11–14 кВт
ввод в дом
Менять автомат на больший номинал — путь к пожару. С25 на кабеле
2,5 мм² ставить запрещено: автомат перестанет выбивать, но ток в 25 А будет греть кабель, рассчитанный
на 16 А, — изоляция плавится внутри стены, где этого никто не видит. Выбивает С16 — значит, линия
перегружена или неисправна, и решается это разгрузкой или новой линией, а не «более терпеливым» автоматом.
B, C или D — буква перед амперами
Буква — это порог мгновенного (электромагнитного) срабатывания, в номиналах автомата:
Хар-ка
Мгновенное срабатывание
Куда ставить
B
3–5 × номинала
свет и розетки без моторной техники; длинные линии в СНТ и деревне, где ток КЗ мал
C
5–10 × номинала
универсальная: квартира, дом, офис — переносит пуск холодильника и пылесоса
D
10–20 × номинала
компрессоры, станки, сварочные — мастерские и производство
Если автомат с характеристикой B выбивает в момент пуска пылесоса или насоса — он исправен, просто
слишком чуткий для моторной нагрузки: пусковой ток двигателя в 5–7 раз выше рабочего. Замена B16 на
C16 решает вопрос без потери защиты. Ставить D в квартиру «про запас» не нужно: при КЗ в конце
длинной линии тока может не хватить на его мгновенный порог.
Частые ошибки. 1) Выбивает — ставят автомат на номинал больше: кабель
греется в стене, см. выше. 2) Взводят автомат раз за разом при КЗ — каждое включение на замыкание
выжигает контакты и автомата, и проводки. 3) УЗО «достало» — его меняют на 300 мА или выкидывают:
30 мА — это граница между «щиплет» и «убивает», особенно в ванной. 4) Греющийся автомат «лечат»
заменой, не протянув клеммы, — новый обгорает за месяц. 5) Игнорируют предвестники. Запах
горелого пластика, треск в щитке, горячая розетка или обугленная клемма — не «понаблюдаем», а
вызов электрика сегодня: до пожара на этой стадии остаются недели.
Для электромонтажников, УК и снабженцев: автоматы ВА47-29 всех ходовых
номиналов — сотнями тысяч штук со склада Чёрная Грязь, УЗО и дифавтоматы — тысячами. Соберём
спецификацию щитка или этажа по вашему проекту, отгрузка коробками день в день, доставка своим
транспортом по Москве и МО.
Можно ли вместо 16А поставить 25А, чтобы не выбивало?
Нет. Номинал автомата подобран под сечение кабеля: 16А защищает провод 2,5 мм². Поставите 25А — автомат замолчит, а кабель будет работать с перегревом и плавить изоляцию внутри стены. Если линии реально не хватает — тянется отдельная линия 2,5 мм² со своим автоматом C16, это единственное честное решение.
Как отличить короткое замыкание от перегрузки?
По скорости. КЗ отключает электромагнитный расцепитель — мгновенно, со звонким щелчком, часто в момент включения чего-то. Перегрузку отключает тепловой — с задержкой от десятков секунд до получаса, когда биметаллическая пластина прогреется. Выбило через 20 минут работы чайника с обогревателем — это перегрузка, а не авария.
Автомат не взводится вообще — рычаг сразу падает. Он сломался?
Чаще всего автомат исправен и честно отключает КЗ, которое никуда не делось из линии. Проверка — отключить из розеток всё до последней вилки и взвести: держится — виноват один из приборов, падает — замыкание в проводке. Если электрик отсоединит отходящий провод и автомат не взводится даже «в воздухе» — тогда да, механизм изношен, под замену.
Почему выбивает ночью, когда всё выключено?
Ночью «всё выключено» только на первый взгляд: стартуют компрессор холодильника, насос отопления, бойлер по таймеру. Если стоит автомат — подозревайте уставший механизм или греющуюся клемму: после десятков срабатываний тепловой расцепитель начинает отключаться ниже номинала. Если стоит УЗО — это фоновая утечка, которая ночью (выше влажность, подключается техника) добирает до порога 30 мА.
Сколько срабатываний выдерживает автомат?
Механически — тысячи циклов, но отключение реального КЗ — это дуга, которая каждый раз подъедает контакты. После серии коротких замыканий автомат может начать греться и «врать»: выбивать ниже номинала или, что хуже, залипать. Автомат — расходник за пару сотен рублей: отработал аварию несколько раз — меняйте, не жалейте.

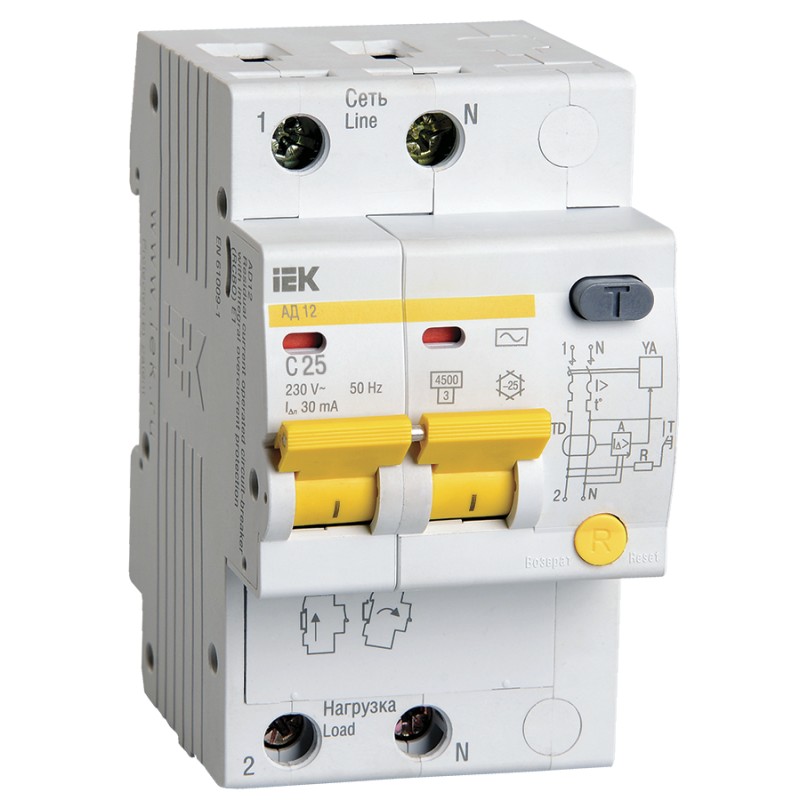

Что лучше: дифавтомат или связка УЗО + автомат?
По уровню защиты — одинаково: дифавтомат и есть автомат с УЗО в одном корпусе. Связка выигрывает в диагностике — сразу видно, кто отключился: автомат (КЗ/перегрузка) или УЗО (утечка), и меняется каждый элемент отдельно. Дифавтомат выигрывает место в щитке: 2 модуля вместо трёх. В тесном щитке — диф, в просторном — связка.
