Интернет-розетка отличается от коннектора одной приятной
вещью: кримпер не нужен. Жилы вдавливаются в ножевые контакты, которые сами прорезают изоляцию.
Вся задача — разложить восемь жил по цветам. Схема ниже — живая, с переключателем стандарта.
Раскладка в модуле — по цветам
На корпусе каждого модуля
напечатаны обе цветовые схемы — A и B. Выбирайте B (как и в вилках-коннекторах) и придерживайтесь
её во всей квартире.
Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
Выведите из подрозетника 15–20 см витой пары. Снимите 4–5 см внешней оболочки, не задев изоляцию жил.
Расплетите и разложите
Расплетите пары на минимальную длину и разложите жилы по цветной наклейке модуля — ряд B. Пары расплетаются не дальше 13 мм от места заделки, иначе гигабит просядет.
Вдавите жилы
Каждую жилу — в свой паз до щелчка: инструментом для заделки 110, крышкой-клипсой безинструментального модуля или аккуратно плоской отвёрткой. Изоляцию не снимать — нож контакта прорежет её сам.
Обрежьте хвосты и соберите
Торчащие концы жил срежьте заподлицо, защёлкните крышку модуля, вставьте модуль в суппорт и закройте рамкой.
Проверьте линию
Кабель-тестером или просто патч-кордом до роутера: линк должен подняться на гигабите. 100 Мбит вместо 1000 — признак недодавленной жилы из «второй четвёрки» (4, 5, 7, 8).
Частые ошибки. 1) Жилы зачищены «как для клеммника» — ножевой контакт
рассчитан на изоляцию, зачищенная жила болтается и подгорает. 2) На одном конце розетка по схеме A,
на другом коннектор по B — линия «прямая наизнанку», сеть не поднимется. 3) Пары расплетены на
5 сантиметров — красиво, но гигабит превращается в сотню. 4) Жила вдавлена карандашом/ногтем не до
конца — работает через раз, найдёте через год.
Частые вопросы
По какой схеме заделывать — A или B?
B — стандарт де-факто: так же, как обжимаются вилки. Технически A и B равнозначны, важно одно: оба конца линии (розетка и коннектор у роутера) — по одной схеме. На наклейке модуля ряд B обычно отмечен второй строкой цветов.
Нужен ли специальный инструмент?
Для классических модулей — нож для заделки 110 (стоит как две розетки и делает контакт идеальным). Безинструментальные (toolless) модули зажимают все жилы крышкой — отвёртка не нужна вовсе. В крайнем случае жилы вдавливаются плоской отвёрткой, но контакт получается менее стабильным.
Чем розетка в сборе отличается от keystone-модуля?

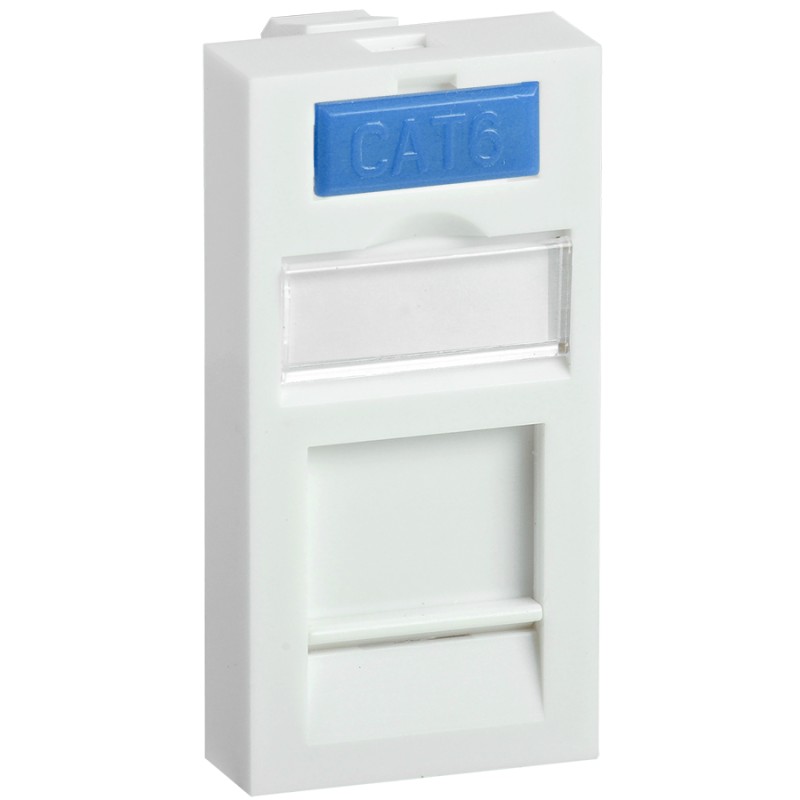

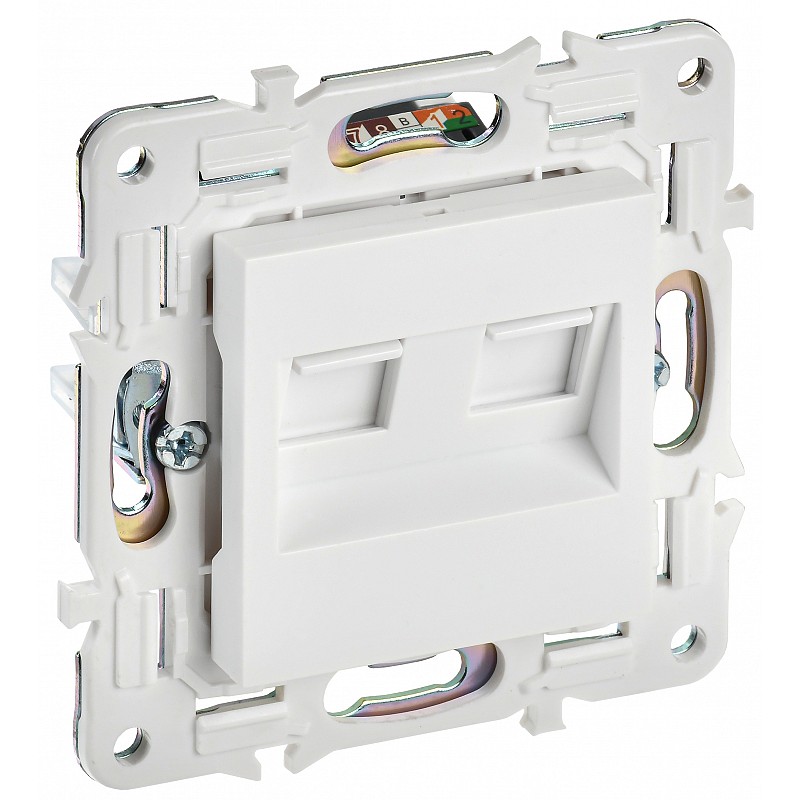

Розетка в сборе (как наши BRITE/SKANDY) — механизм под стандартную рамку серии: интернет-порт выглядит как обычная розетка. Keystone — универсальный кубик-модуль: вставляется в любые суппорты, патч-панели и настенные корпуса. Для квартиры со «своей» серией розеток — первый путь, для щитка слаботочки и офиса — keystone.
Одна розетка — два устройства: можно ли разделить кабель?
На 100 Мбит исторически разводили две розетки по 2 пары на одном кабеле, но гигабит использует все 4 пары — делить нельзя. Правильные решения: вторая линия кабеля или маленький свитч у розетки.
Интернет-розетка и телефонная — одно и то же?
Нет: телефонная RJ11/RJ12 уже и на 4/6 контактов — вилка RJ45 в неё не войдёт. Современный подход: везде ставить RJ45 кат.5e/6 — телефонная трубка при необходимости работает и через неё.
Почему после заделки скорость только 100 Мбит?
Гигабиту нужны все 8 жил: если линк поднялся на сотне — не доведена одна из жил 4, 5, 7 или 8 (синяя и коричневая пары). Откройте модуль и передавите их. Второй кандидат — кабель кат.5 (2 пары) в старой стене.
