5 минут · Обновлено 14.08.2026 · Схема T568B — стандарт де-факто · Всё для обжима — на нашем складе

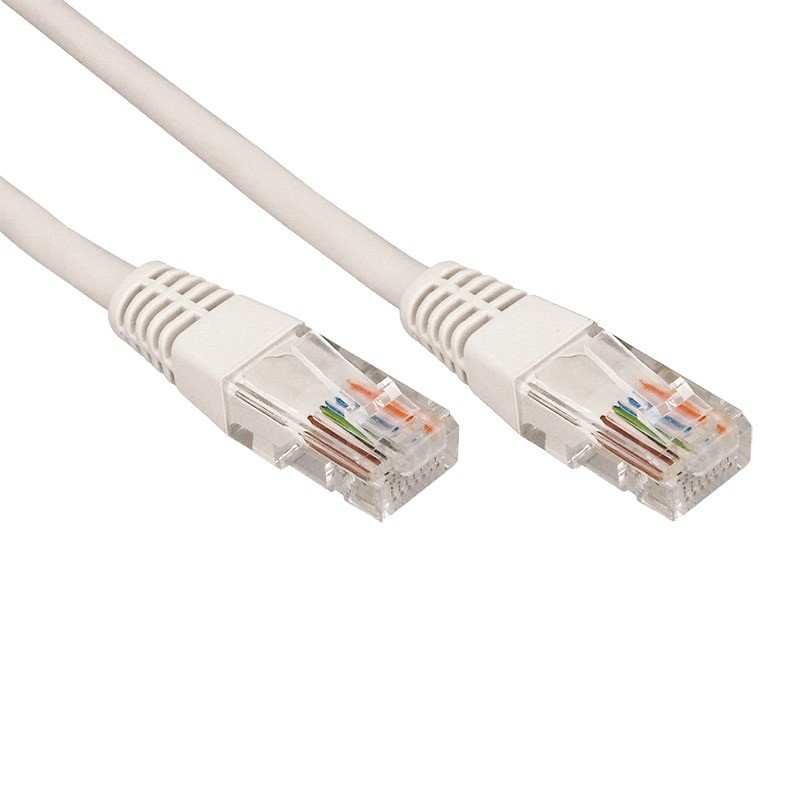

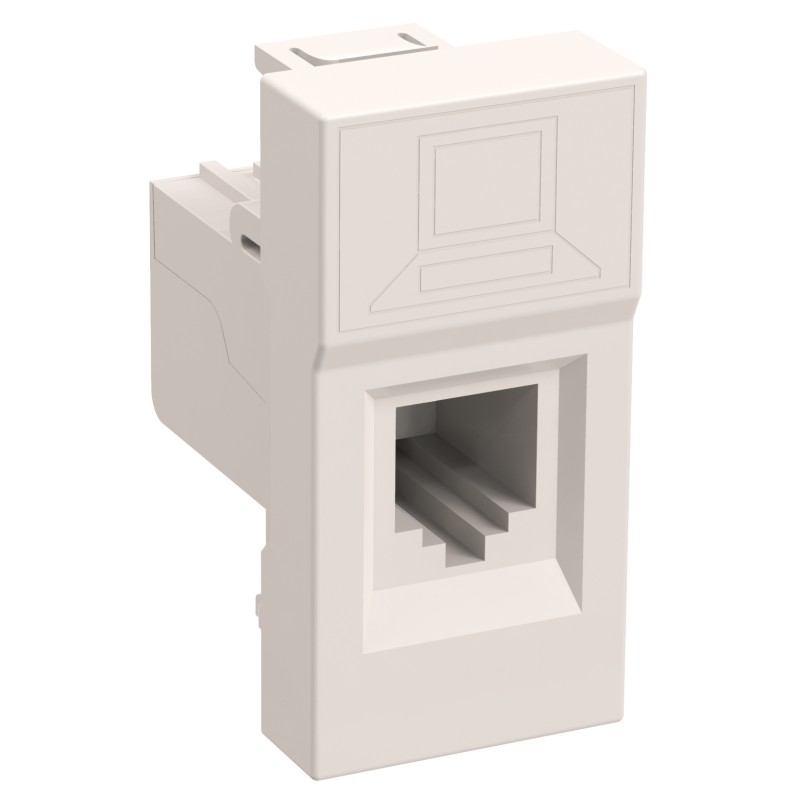

Восемь жил, один щелчок кримпера — и интернет-розетка или
патч-корд готовы. Вся хитрость в порядке цветов. Ниже — живая распиновка: переключайте стандарт
и тип кабеля, схема пересоберётся сама.
Распиновка — соберите свой кабель
Стандарт:Кабель:
Ориентация: коннектор контактами
вверх, защёлкой от себя — пин 1 слева. Наведите курсор на жилу, чтобы увидеть её название.
T568B — стандарт де-факто: так обжато почти всё в России.
Главное правило: на обоих концах — одинаково.

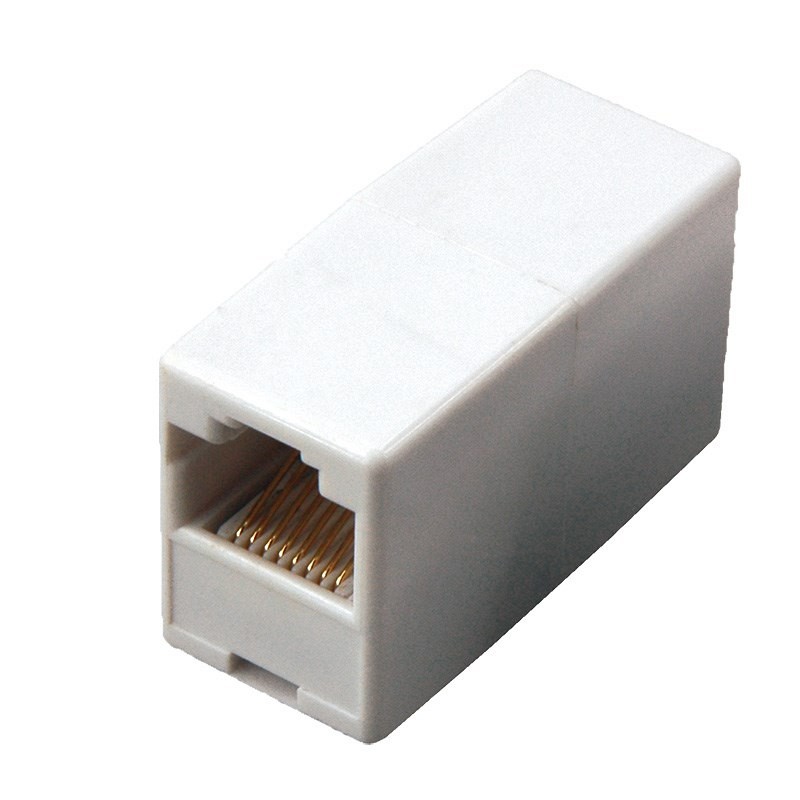

Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
Аккуратно снимите 25–30 мм внешней оболочки стриппером кримпера, не задев изоляцию жил. Порезанная жила — скрытый обрыв, который вылезет позже.
Расплетите и выровняйте
Расплетите пары и выстройте жилы по схеме T568B: бело-оранжевая, оранжевая, бело-зелёная, синяя, бело-синяя, зелёная, бело-коричневая, коричневая. Выпрямите их и плотно сложите в ряд.
Обрежьте ровно
Подровняйте жилы резаком кримпера до 12–13 мм от края оболочки — строго перпендикулярно, чтобы все достали до контактов.
Вставьте в коннектор

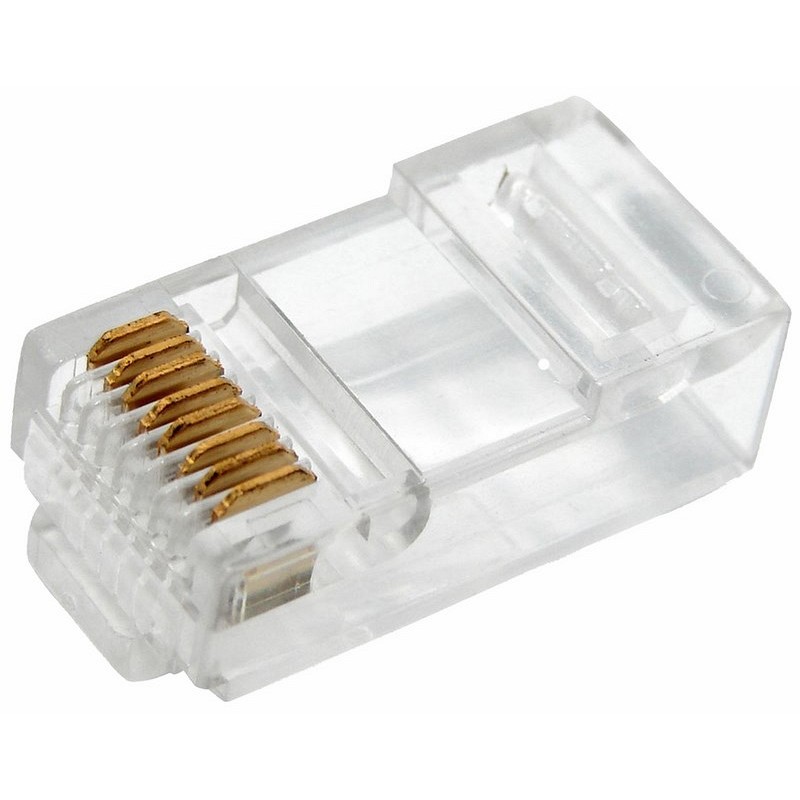

Заведите жилы в RJ45 до упора (защёлка от себя, пин 1 слева). Через прозрачный корпус проверьте: порядок верный, все 8 жил дошли до торца, оболочка зашла под фиксатор.
Обожмите и проверьте

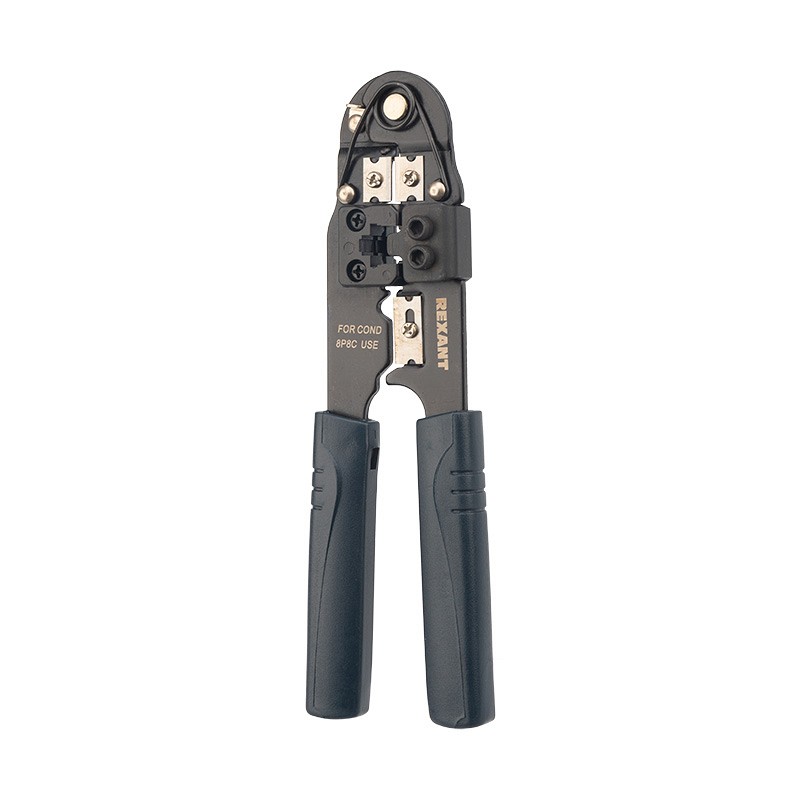

Вставьте коннектор в гнездо 8P8C кримпера и сожмите до упора. Проверьте кабель-тестером или просто линком: лампочки на роутере и карте должны загореться.
Частые ошибки. 1) Синяя пара «разорвана» — жилы 4 и 5 стоят по порядку
цветов пар, а 3 и 6 — это одна зелёная пара по краям синей; перепутаете — линк будет, а скорость
рухнет. 2) Жилы не дошли до торца коннектора — контакты прокалывают воздух. 3) Оболочка не зашла под
фиксатор — кабель выдёргивается с жил. 4) Расплетено больше 13 мм — наводки, потери на гигабите.
Частые вопросы
T568B или T568A — какой стандарт выбрать?
В России и почти во всём мире де-факто используется T568B — обжимайте по нему. T568A встречается в госстандартах США и старых проектах. Электрически они равнозначны, важно одно: оба конца кабеля — по одной схеме.
Нужен ли сегодня кроссовый кабель?
Практически нет: все сетевые карты и роутеры после ~2000 года умеют Auto-MDIX и сами «переворачивают» пары. Кросс (один конец B, другой A) может понадобиться только для очень старого оборудования, соединяемого напрямую.
Почему скорость 100 Мбит вместо 1 Гбит?
Классика: гигабит использует все 4 пары, а 100 Мбит — только жилы 1, 2, 3, 6. Если жилы 4, 5, 7, 8 не дожаты или перепутаны, линк честно падает до сотни. Переобожмите оба конца и проверьте тестером. Второй кандидат — кабель кат.5 с двумя парами: гигабита на нём не будет.
Чем кат.5e отличается от кат.6 и что брать для дома?

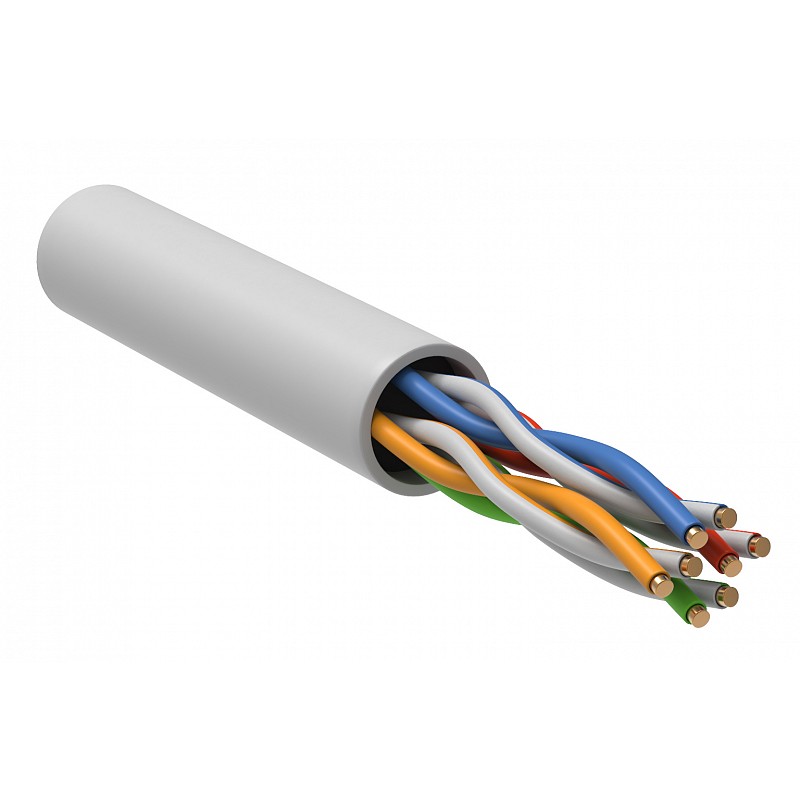

Кат.5e работает до 100 МГц и уверенно держит гигабит на дистанциях до 100 м — для квартиры и офиса этого достаточно. Кат.6 (250 МГц) — задел под 10 Гбит на коротких линиях и жёстче к качеству монтажа. Для дома берите добротный кат.5e.
Можно ли обжать без кримпера, отвёрткой?
Технически можно продавить контакты тонкой отвёрткой, но соединение получается ненадёжным — контакты входят на разную глубину. Кримпер стоит от 500 рублей и обжимает за секунду; если делаете больше одного кабеля — он окупается сразу.
U/UTP, F/UTP — что означают буквы и когда нужен экран?
Буква перед дробью — общий экран кабеля: U — без экрана, F — фольга, S — оплётка. Для квартиры хватает U/UTP. Экранированный F/UTP берите, если трасса идёт рядом с силовыми кабелями или мощным оборудованием — и заземляйте экран.
