Розетка — самое частое подключение в доме, и в нём же чаще
всего ошибаются: соединяют защитный проводник шлейфом, путают клеммы, недотягивают контакты.
Разберём по-честному — со схемой, которую можно потрогать, и с тем самым нюансом про PE,
который упускает большинство статей.
Схема — переключайте конфигурацию и жилы
Нажмите на жилу:
Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
Отключите автомат розеточной группы и проверьте индикаторной отвёрткой отсутствие напряжения на обеих клеммах.
Подготовьте кабель
Заведите ВВГнг(А)-LS 3×2,5 в подрозетник с запасом 10–15 см. Снимите внешнюю оболочку, зачистите жилы на 8–10 мм. Многожильный провод — только с наконечниками НШВИ.
Подключите жилы
Жёлто-зелёную PE — на центральную (заземляющую) клемму, фазу и ноль — на крайние. У большинства механизмов клеммы подписаны: L, N и знак заземления.
Затяните и проверьте
Протяните винтовые клеммы с усилием, подёргайте каждую жилу — она не должна выходить. Слабый контакт — главная причина оплавленных розеток.
Установите механизм
Уложите запас кабеля гармошкой, закрепите механизм в подрозетнике распорными лапками и винтами, установите рамку. Включите автомат и проверьте индикатором фазу.
Частые ошибки. 1) PE соединён шлейфом с клеммы на клемму — при выгорании
одного контакта без защиты остаются ВСЕ следующие розетки; ответвляйте PE через клемму (ПУЭ требует
неразрывности защитного проводника). 2) Алюминиевая и медная жилы скручены напрямую — только через
клемму. 3) Недотянутые контакты — нагрев и оплавление. 4) Мощная техника (духовка, варочная,
водонагреватель) на общей розеточной линии — им нужна отдельная линия со своим автоматом.
Частые вопросы
Сколько розеток можно соединить шлейфом?
Технически линия 2,5 мм² с автоматом 16 А держит ~3,5 кВт на всю группу — обычно это 3–5 розеток в одной комнате. Важно не количество точек, а суммарная нагрузка: чайник и обогреватель в одном блоке уже на пределе. Мощной технике — отдельная линия.
Почему защитный проводник PE нельзя вести шлейфом?

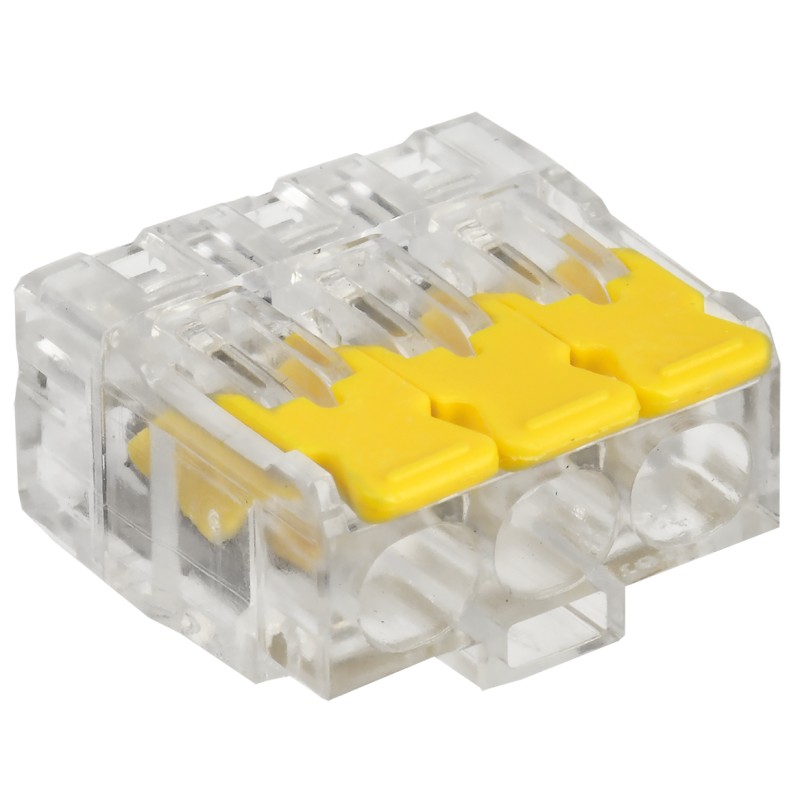

Правила требуют неразрывности PE: если он идёт «с розетки на розетку» через клеммы механизма, выгорание или ослабление одного контакта оставляет без заземления все следующие точки. Правильно — неразрывная магистраль с ответвлениями через клемму (СМК/ваго) в каждом подрозетнике, как на схеме «шлейф».
Какой кабель нужен для розеток?
Медный ВВГнг(А)-LS 3×2,5 мм² под автомат 16 А — стандарт розеточных групп в квартире. Трёхжильный обязательно: фаза, ноль и защитный PE.
Чем розетка с заземлением отличается от розетки без заземления?
У розетки с заземлением есть боковые пружинные контакты, соединяемые с PE — на них «садится» корпус техники. Вся техника с металлическим корпусом (чайник, стиральная машина, компьютер) должна включаться только в такие розетки. Шторки — отдельная опция: защищают гнёзда от детских пальцев и предметов.
Фазу подключать слева или справа?
Не нормируется: евровилка симметрична, техника рассчитана на любое положение фазы. Главное — PE строго на заземляющую клемму, а внутри одного объекта придерживайтесь единообразия, электрики скажут спасибо.
Можно ли ставить розетку в ванной?
Можно — вне зон прямого попадания воды (не ближе 60 см от ванны/душа), в исполнении IP44 с крышкой, и линия обязательно защищается УЗО или дифавтоматом на 30 мА. Для стиральной машины в ванной это стандартное решение.
