Освещение двора и территории: ДКУ + фотореле или астротаймер
Тёмный двор — это жалобы жителей, разбитые бамперы и падения на льду. Закрывается задача двумя позициями: консольный светильник ДКУ на опору или кронштейн и автомат включения — фотореле за копейки или астротаймер в щит. Ниже — живая схема подключения фотореле (самый гуглимый вопрос по теме), калькулятор проезда и честный разбор: когда фотореле хватит, а когда без контактора нельзя.
Схема подключения фотореле — кликните режим

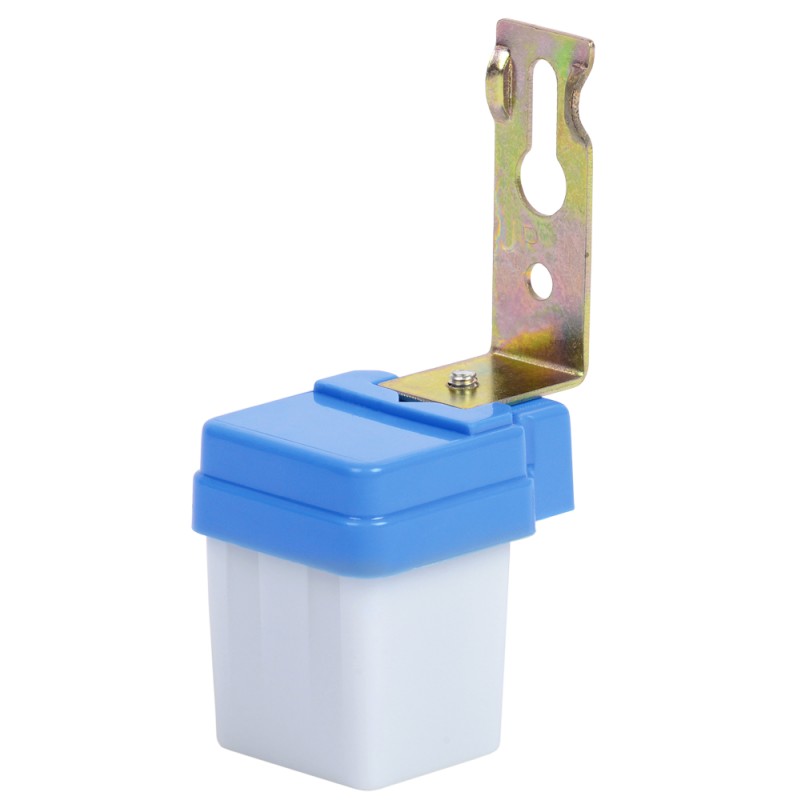

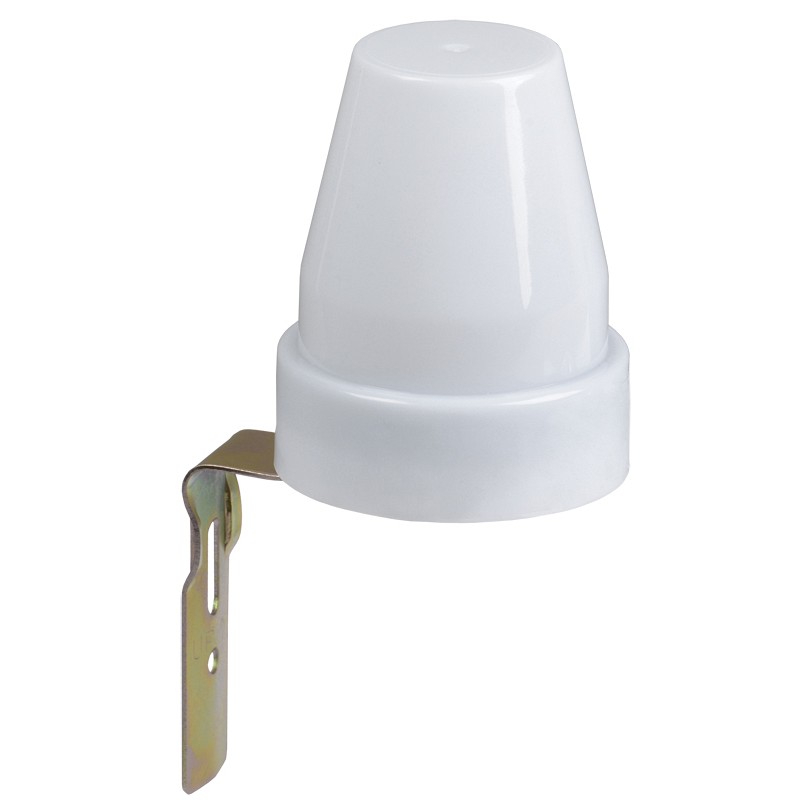

У фотореле ФР-600/601 три провода, путать их нельзя: коричневый — фаза с автомата, синий — ноль, красный — выход на нагрузку. Ноль обязателен: без него электроника реле не запитается. Сам корпус — IP44, ставится на улице (стена, опора, козырёк), датчик встроен — и он должен видеть небо, а не окна, фары и собственный светильник.
Калькулятор двора и проезда
Считаем опоры, мощность и автоматику
Рабочие правила, зашитые в калькулятор: мощность LED ~10 Вт на метр высоты опоры, шаг опор 25–35 м при высоте 6–8 м для проезда и плотнее — для площадки. Это уровень «двор и территория без светотехнического проекта»; для дорог общего пользования нужен расчёт по ГОСТ Р 55706.
Фотореле или астротаймер
| Фотореле (ФР-600/601) | Астротаймер (ТА80) | |
|---|---|---|
| Принцип | датчик меряет реальную освещённость | считает восход и закат по координатам |
| Цена | от ~300 ₽ | от ~3 000 ₽ |
| Ложные срабатывания | фары, снег и грязь на датчике, тень, свой же светильник | исключены — датчика нет вообще |
| Монтаж | на улице, датчик должен видеть небо | в щите, на DIN-рейку — небо не нужно |
| Пасмурный день | включит раньше — реагирует на реальную темень | строго по астрономическому графику |
| Коммутация | 10 А (ФР-601) / 6 А (ФР-600) | 16 А + программы по дням недели |
| Кому | частный участок, небольшой двор, 1–2 группы | УК, СНТ, базы: много опор, щит без «окна» на улицу |

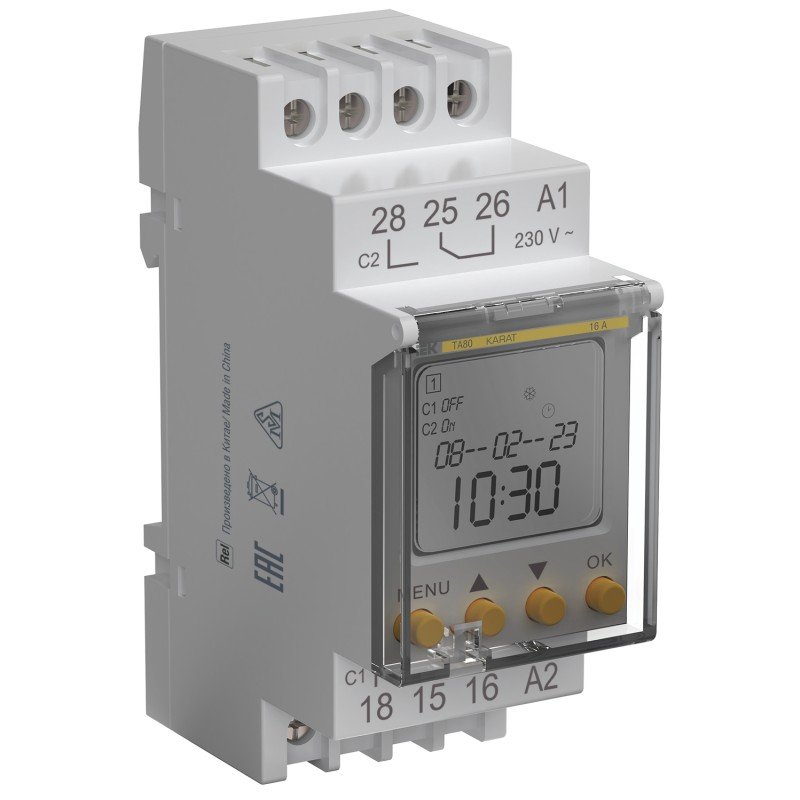

Фотореле — дёшево и честно: темно — включил. Но датчик со временем зарастает пылью и снегом — свет начинает гореть днём, и никто не замечает лишние киловатт-часы месяцами. Астротаймер ТА80 стоит как десять фотореле, но живёт в щите, не требует обслуживания и включает свет по расписанию восхода-заката для ваших координат — со смещением, если хочется зажигать на 20 минут позже заката. Для УК и СНТ с десятками опор экономия на обслуживании отбивает разницу в цене за первый же сезон.
КСС: почему Ш — для дорог, а Д — для площадок
| КСС | Как светит | Куда ставить |
|---|---|---|
| Ш — широкая | вытянутое пятно вдоль оси дороги | проезды, дороги, длинные дворы — шаг опор больше, провалов нет |
| Д — косинусная | ровный широкий круг под опорой | площадки, парковки, территории у КПП и складов |
| К — концентрированная | узкий яркий луч вниз | высокие мачты от 12 м, точечная подсветка |

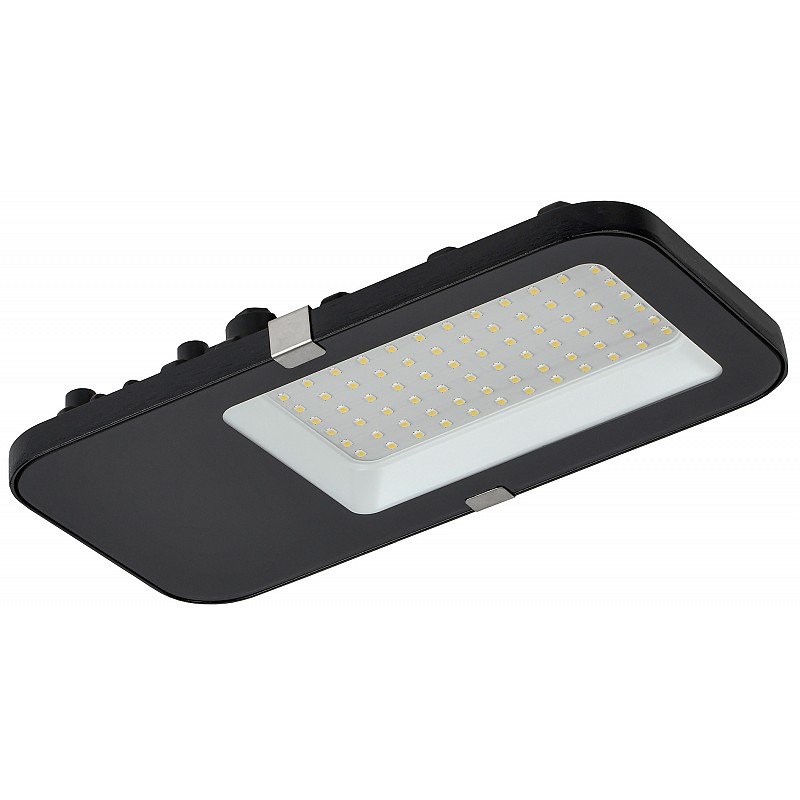

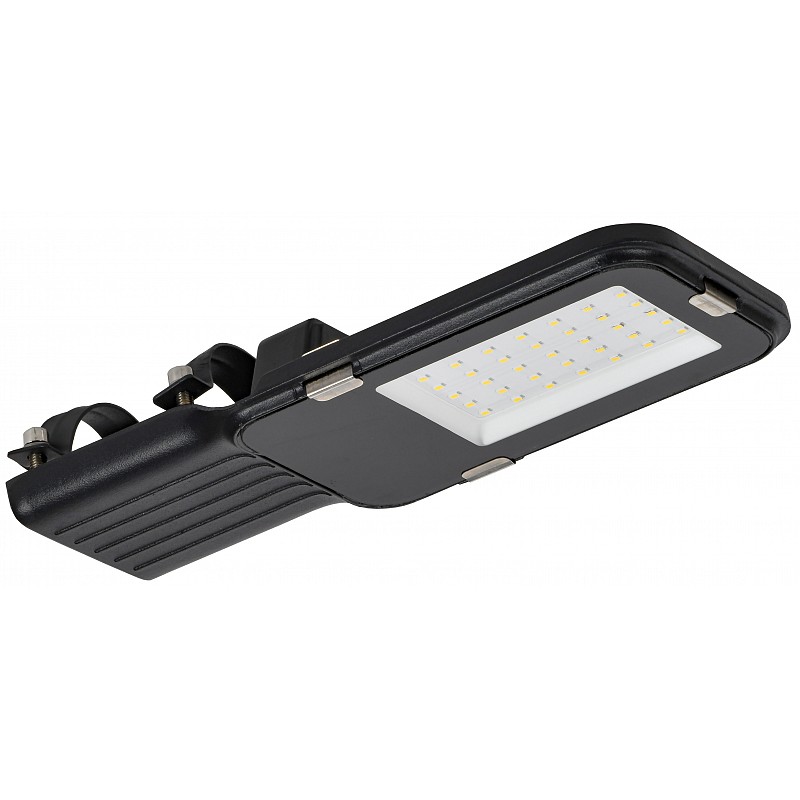

Буква в маркировке ДКУ — не мелочь. Поставьте «Д» вдоль проезда — получите яркие круги под опорами и тёмные провалы между ними, где и происходят все неприятности. Для вытянутых проездов берите «Ш» (например, ДКУ 1011-120Ш), для парковок и открытых площадок — «Д» (ДКУ 4002 60Д, ДКУ 1013-75Д).
Высота опоры → мощность и шаг
| Высота опоры | Мощность LED | Шаг (проезд, КСС Ш) | Из наличия |
|---|---|---|---|
| 4–5 м | 30–60 Вт | 16–20 м | ДКУ 4002 60Д GENERICA |
| 6 м | 60–75 Вт | 24–30 м | ДКУ 4002 60Д / ДКУ 1013-75Д |
| 8 м | 75–120 Вт | ~30 м | ДКУ 1011-120Ш |
| 10 м | 120–150 Вт | ~35 м | ДКУ 1011-120Ш |
Сколько светильников тянет одно фотореле. В паспорте ФР-601 — 10 А (2200 ВА), у ФР-600 — 1300 ВА. Но LED-драйвер при включении даёт бросок тока в 10–30 раз выше номинала, и вся группа стартует одновременно. Практический потолок для встроенного реле — примерно половина паспорта: на ФР-601 вешайте не больше ~1 кВт светодиодной нагрузки, то есть 10–15 ДКУ по 60–75 Вт. Больше — только через модульный контактор КМ: фотореле щёлкает катушкой (миллиамперы), а группу тянут силовые контакты на 25–40 А. Заодно контактор спасает контакты фотореле от залипания — это самая частая смерть «прямых» схем на второй сезон.

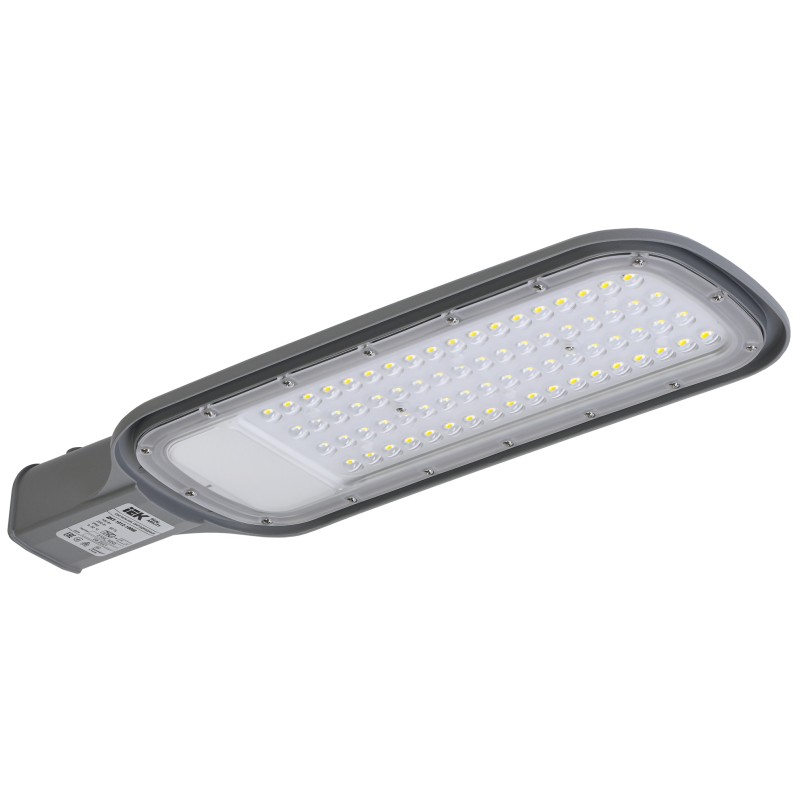

Что понадобится
Наличие живое, со склада Чёрная Грязь. Кронштейны на опору под трубу d48 (серия ЭРА SPP-AC) — в каталоге уличного освещения.
