Сечение кабеля и автомат: подбор по мощности
Пара «кабель + автомат» работает как команда: кабель несёт ток, автомат не даёт кабелю перегреться. Ошибка в любой половине — грелка в стене. Введите мощность — калькулятор подберёт связку по правилам ПУЭ.
Калькулятор сечения и автомата
Подберите кабель и автомат под нагрузку
— А расчётный ток
Таблица: медный кабель, скрытая проводка
| Сечение, мм² | Длительный ток | Автомат | Мощность 220 В | Типовое применение |
|---|---|---|---|---|
| 1,5 | 19 А | 10 А | до 2,2 кВт | освещение |
| 2,5 | 27 А | 16 А | до 3,5 кВт | розеточные группы |
| 4 | 38 А | 25 А | до 5,5 кВт | водонагреватель, кондиционер |
| 6 | 46 А | 32 А | до 7,0 кВт | варочная панель, духовой шкаф |
| 10 | 70 А | 50 А | до 11 кВт | ввод в квартиру |
Токи — для меди в штробе/стене по ПУЭ табл. 1.3.4. Автомат всегда выбирается НИЖЕ длительного тока кабеля — он защищает кабель, а не наоборот. Алюминий держит примерно на треть меньше — для новых линий в жилье используется только медь (ПУЭ 7.1.34).

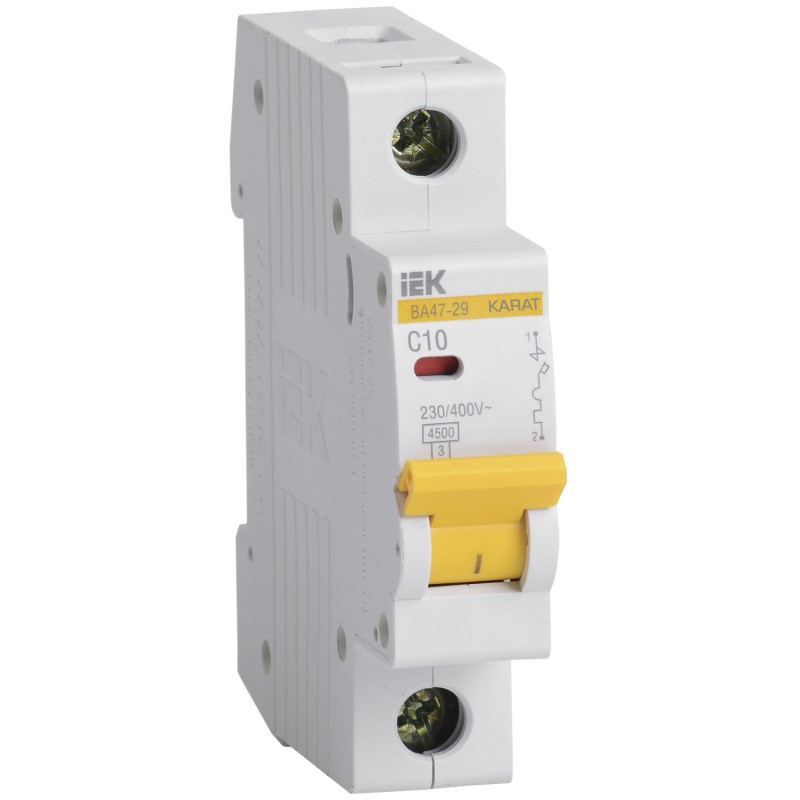

Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
Частые ошибки. 1) Автомат «помощнее, чтобы не выбивало» — кабель
греется, изоляция стареет, финал известен; выбивает — значит перегружена линия, а не «слабый автомат».
2) Сечение «впритык» по таблице — берите ступень с запасом, кабель дешевле пожара. 3) Варочная панель
через розетку 16 А — ей нужна своя линия 6 мм² с автоматом 32 А. 4) Скрутка меди с алюминием при
наращивании старой линии — только через клеммы.
Частые вопросы
Почему автомат 16 А, если кабель 2,5 мм² держит 27 А?
Автомат отключается не мгновенно: при небольшом превышении он может «думать» десятки минут, и всё это время кабель работает на пределе. Ступенька вниз (16 А на кабель 27 А) — это запас на длительные перегрузки, соединения в коробках и жаркие штробы. Так требует логика защиты: автомат слабее кабеля.
Характеристика B, C или D — что выбрать?
Буква — кратность тока мгновенного срабатывания. B (3–5 номиналов) — чувствительнее, хорош для жилья и длинных линий. C (5–10) — универсальный стандарт для квартир и офисов. D (10–20) — для моторов с большими пусковыми токами, в квартире не нужен.
На длинной линии падает напряжение — когда увеличивать сечение?
Если линия длиннее ~30–40 м (дом, участок, гараж), проверяйте падение напряжения: при 3,5 кВт на 50 м кабеля 2,5 мм² потеряется около 5% — это предел. Правило простое: на длинных трассах берите сечение на ступень выше расчётного.
ВВГнг(А)-LS — что значат буквы?
ВВГ — медный кабель в ПВХ-изоляции и оболочке; нг(А) — не распространяет горение при групповой прокладке; LS — низкое дымовыделение (Low Smoke). Для квартир и домов это стандарт. FRLS — дополнительно огнестойкий, для линий пожарной безопасности.
Можно ли считать «1 кВт = 1 мм²»?
Народное правило работает только как грубая прикидка в диапазоне до 3–4 кВт и с запасом. Считайте честно: ток = мощность / 220, дальше по таблице. Наш калькулятор делает ровно это, плюс держит в голове стандартный ряд автоматов.
Трёхфазное подключение 380 В — как меняется расчёт?
Нагрузка делится на три фазы: ток = мощность / (1,73 × 380) при равномерном распределении. 15 кВт на вводе дома — это всего ~23 А на фазу: хватает кабеля 4 мм² и трёхполюсного автомата 25 А. Перекос фаз закладывайте в запас.
