Автомат защищает провода от перегрузки, а УЗО — человека
от удара током: оно сравнивает ток «туда» и «обратно» и, заметив утечку хоть в 30 мА, разрывает
цепь за сотые доли секунды. Нажмите «Симулировать утечку» — увидите, как это работает.
Как срабатывает УЗО — посмотрите вживую
Линия: в работе
Кнопка «Т» на корпусе — встроенный тест: имитирует утечку и должна отключать УЗО.
Нажимайте её раз в месяц — это единственная проверка, что защита жива.
УЗО или дифавтомат — что ставить?
УЗО + автомат
Два модуля: УЗО ловит утечку, автомат — перегрузку и КЗ. По сработавшему модулю сразу видно, ЧТО случилось.
Плюс: дешевле на группу, диагностика очевидна. Минус: занимает два места в щитке.

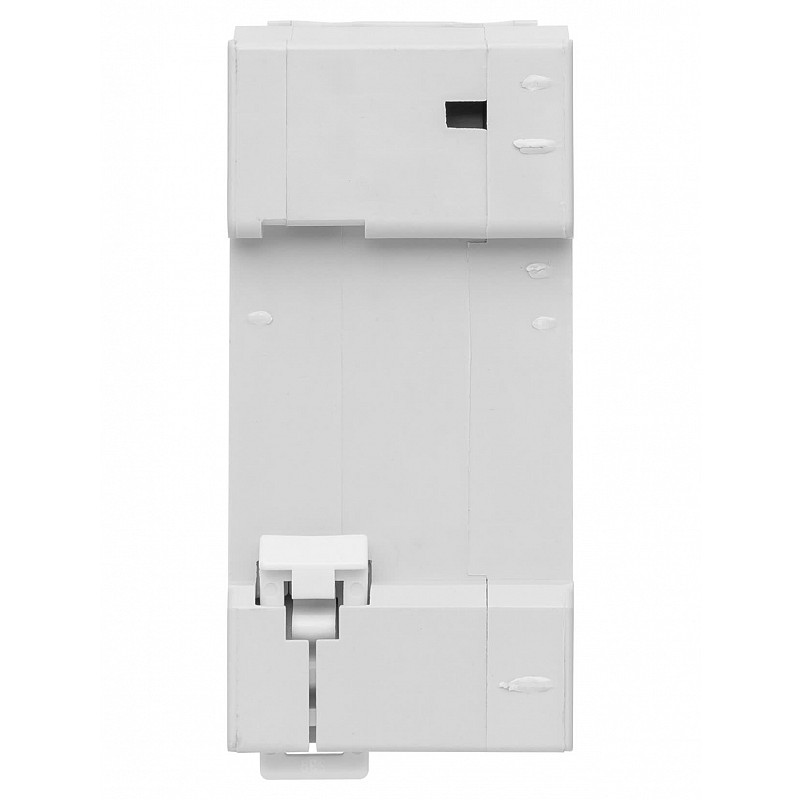

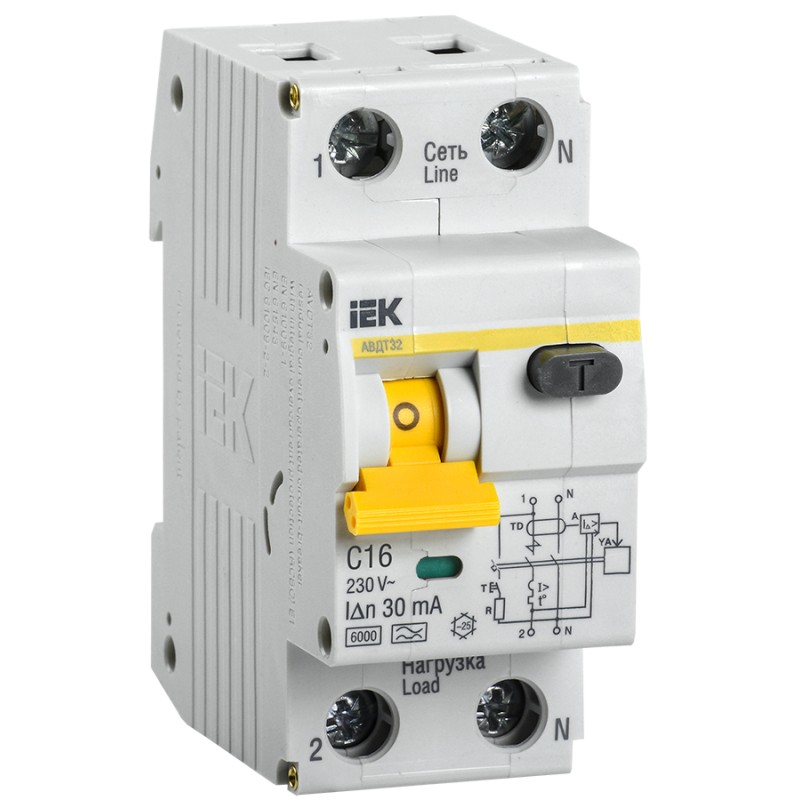

Дифавтомат (АВДТ)
Оба узла в одном корпусе. Ставится на группу одним модулем — экономит место в тесном щитке.
Плюс: компактно, меньше соединений. Минус: дороже; без индикатора не ясно, утечка была или КЗ.
Практика: на квартиру — общее противопожарное УЗО 100–300 мА
на вводе + УЗО или дифавтоматы 30 мА на «мокрые» и розеточные группы. Ванная и стиральная машина — всегда под 30 мА.
Тип AC и тип A: разница — в форме тока утечки
Утечка бывает разной формы, и в этом вся интрига. Пока изоляция пробита «напрямую» — ток утечки
синусоидальный, его видят оба типа. Но если пробой случился за выпрямителем импульсного блока
питания — а он стоит в стиральной машине, зарядках, индукционной плите — утечка становится
пульсирующей постоянной, и тип AC её просто не замечает.
Синусоидальная утечка
Прямой пробой изоляции на корпус — ток меняет направление 50 раз в секунду
✓ Тип AC отключит ·
✓ Тип A отключит
Пульсирующая постоянная
Пробой за диодным мостом импульсного БП — только «горбы» одной полярности
✗ Тип AC слеп ·
✓ Тип A отключит
Поэтому на группы со стиральной машиной, посудомойкой,
индукционной плитой и любой техникой с импульсными блоками питания ставьте тип A —
маркировка на корпусе: синусоида плюс «горбики». Тип AC (только синусоида на корпусе) оставьте
простым нагрузкам вроде освещения.

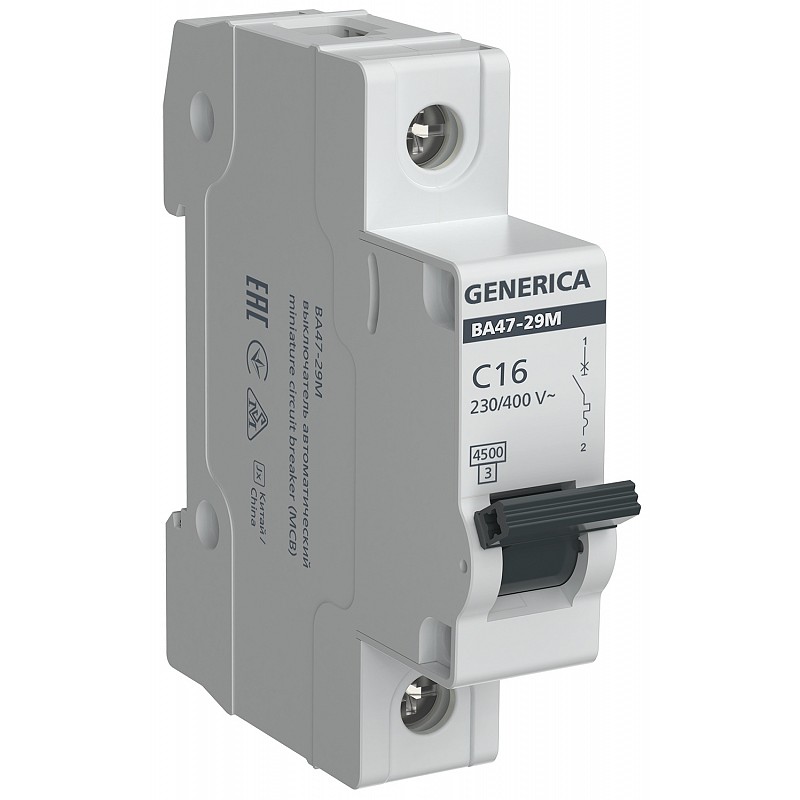

Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.
Частые ошибки. 1) Перепутаны N после УЗО: ноль одной группы заведён
за чужое УЗО — ложные срабатывания «без причины». 2) УЗО без автомата: от КЗ и перегрузки оно НЕ
защищает — всегда в паре. 3) В сети без заземления (TN-C) поставили УЗО «для галочки» — работать
оно будет, но сработает только в момент прикосновения; это лучше, чем ничего, но заземление не заменяет.
4) Тип AC там, где техника с импульсными блоками — берите тип A: он видит и пульсирующие утечки.
Частые вопросы
Чем УЗО отличается от автоматического выключателя?
Автомат следит за ТОКОМ в проводе и отключает перегрузку или короткое замыкание — он защищает проводку. УЗО сравнивает токи в фазе и нуле: разница означает, что ток «утекает» мимо — через повреждённую изоляцию или человека. УЗО защищает людей, автомат — провода; нужны оба.
Почему именно 30 мА?
30 мА — порог, ниже которого ток через тело человека, как правило, не вызывает фибрилляцию сердца. Поэтому 30 мА — стандарт защиты людей для розеточных и «мокрых» групп. 10 мА ставят на особо опасные зоны (детские, ванные), 100–300 мА — противопожарные на ввод.
УЗО срабатывает «само по себе» — что делать?
Это не каприз, а суммарная утечка группы: старый тэн водонагревателя, отсыревшая проводка, перепутанные нули соседних групп. Отключайте приборы по одному — виновник найдётся. Не заменяйте УЗО на более «грубое» и тем более не убирайте: оно честно сообщает о проблеме.
Тип AC и тип A — какой выбрать?
AC видит только «синусоидальную» утечку, A — ещё и пульсирующую постоянную, которую дают импульсные блоки питания современной техники (стиральные машины, зарядки, индукционные плиты). Для жилья сегодня правильный выбор — тип A; AC допустим на простые нагрузки.
Работает ли УЗО без заземления?
Да. При пробое на корпус без PE утечки нет, пока корпуса не коснётся человек — в этот момент УЗО отключит цепь за миллисекунды. С заземлением лучше: утечка уходит в PE, и защита срабатывает сразу, не дожидаясь прикосновения. В старом фонде УЗО — обязательный минимум безопасности.
Как часто проверять УЗО кнопкой «Тест»?
Производители рекомендуют раз в месяц: нажали «Т» — рычаг должен упасть. Не сработало — механизм закис или прибор неисправен, меняйте немедленно: в реальной утечке оно тоже не спасёт.
