Точечные светильники в натяжном потолке: схема и раскладка
6 минут · Обновлено 21.08.2026 · С планом раскладки · Споты, лампы, термокольца — на складе
Точки в натяжном потолке держатся не за полотно — за
закладные платформы, спрятанные выше. Отсюда все правила: закладные ставят ДО натяжки, отверстия
режут только с термокольцом, а лампы берут такие, чтобы не грели плёнку. Разберём конструкцию
в разрезе, разложим светильники по комнате и посчитаем, сколько их нужно.
Как спот сидит в натяжном потолке — разрез

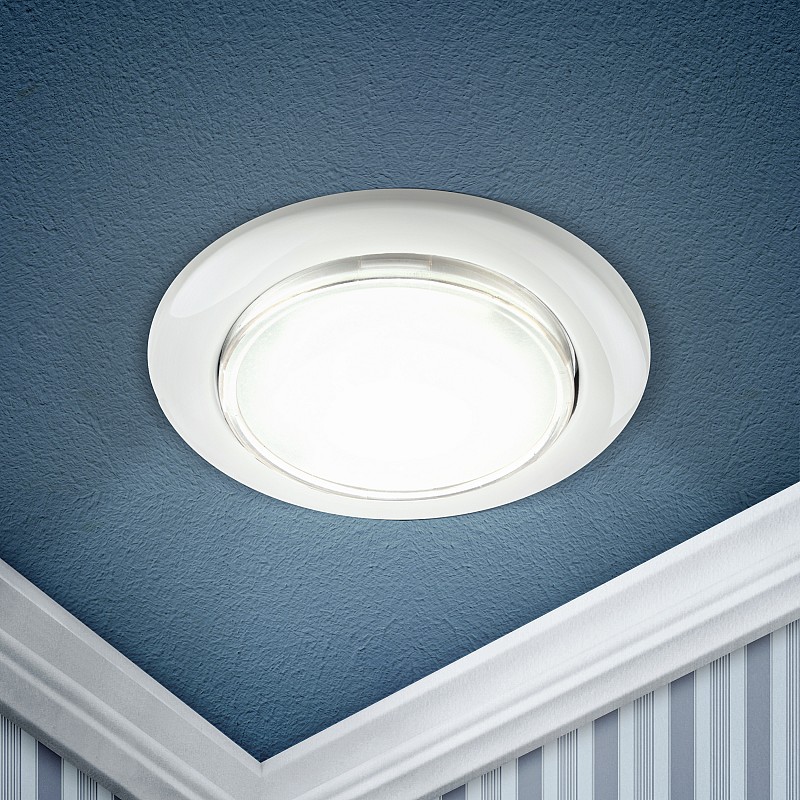

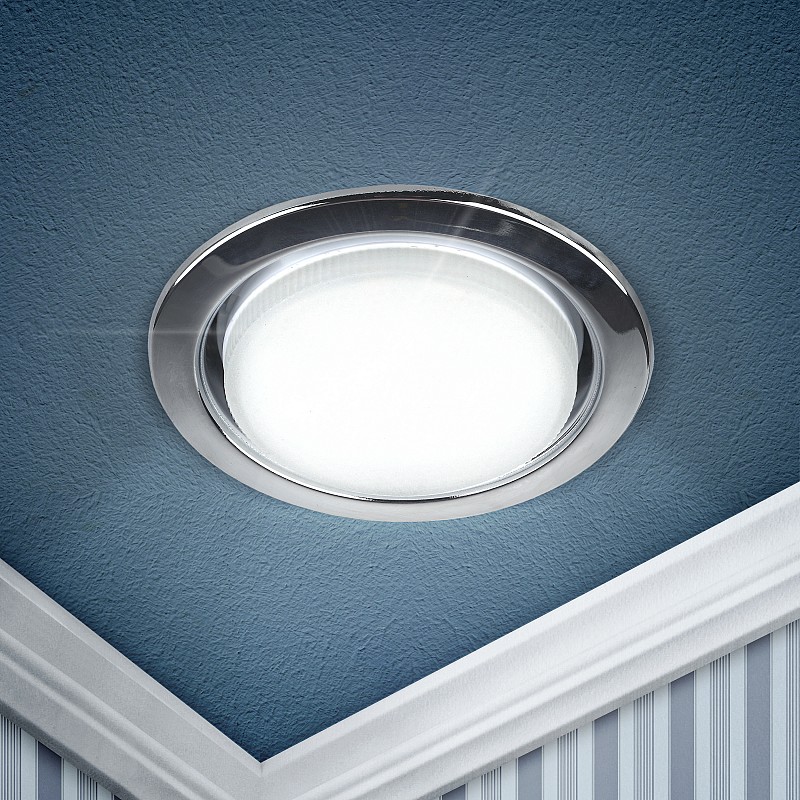

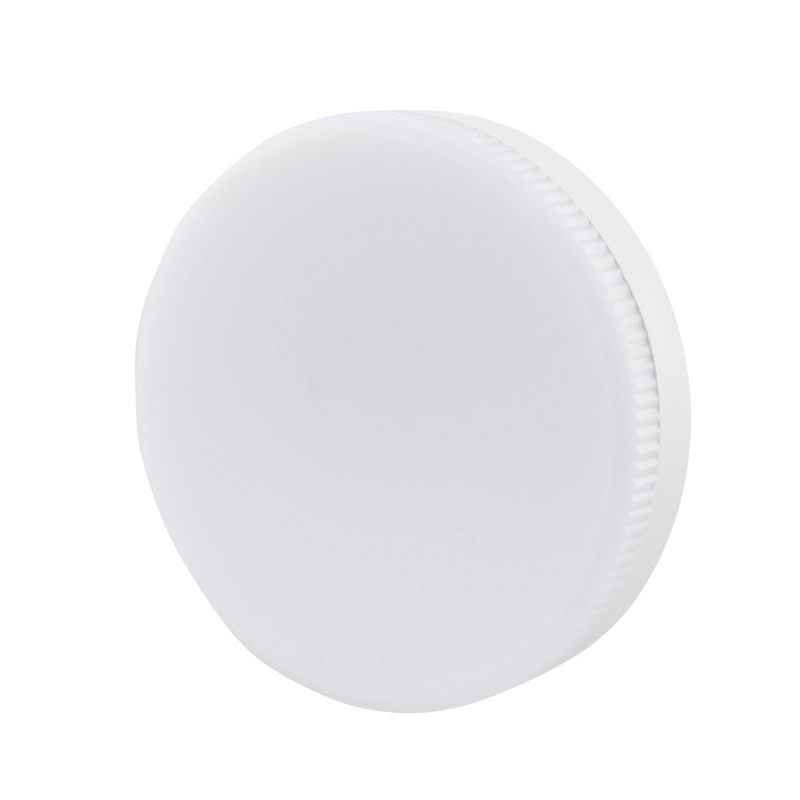

GX53 — плоская «таблетка»: корпус почти не занимает высоту,
потолок опускается всего на 4–5 см, лампа меняется поворотом за секунду. Самый ходовой вариант
для натяжных.
Разложите точки по комнате
Кликайте по потолку — добавляйте и убирайте светильники
Точек: 0Освещённость: 0 лкНорма: 150 лк
Расчёт для спота GX53 с лампой 10 Вт (~800 лм) и белого потолка. Точный расчёт
по нормам СП52 — в гайде «Расчёт освещения».
Правила расстановки — как у монтажников
Правило
Сколько
Зачем
От стены до первого ряда
50–60 см
ближе — на стене появляются световые «галочки»
Между светильниками
1–1,5 м
реже — тёмные провалы, чаще — пересвет
От шва полотна
не менее 15 см
рез у шва рискует разойтись
Над рабочей зоной кухни
ряд вдоль столешницы
свет перед собой, а не в затылок
С люстрой по центру
точки по периметру
люстра — общий свет, точки — контур и зоны
Цветовая температура
одна на комнату
3000К и 6500К вперемешку выглядят как ошибка
Подключение: шлейф, клеммы и никаких скруток
Все точки одной группы соединяются параллельно шлейфом: кабель идёт от выключателя к первому
светильнику, от него — ко второму, и дальше по цепочке. Соединения — на быстрозажимных клеммах
(СМК/WAGO) прямо у закладной: там они остаются доступными — сняли спот, и клемма в руках.
Скрутки в изоленте под полотном — мина замедленного действия: до них потом не добраться без демонтажа потолка.
Двухклавишный выключатель делит точки на две группы — «весь свет» и «дежурный контур» из 2–3 точек.
Как он коммутируется — в гайде о подключении выключателя.
Провод между точками — от 2×0,75 мм² для LED (нагрузка копеечная), но линия от щитка — стандартный
кабель освещения 3×1,5 мм².
Частые ошибки. 1) Рез полотна без термокольца — плёнка рвётся стрелой
от малейшего надреза: кольцо клеится ДО реза, всегда. 2) Галогенка 50 Вт в закрытом споте — ПВХ-полотно
желтеет и плавится уже при 60 °C: в натяжной только LED. 3) Светильник «прикрутим к полотну» — полотно
ничего не держит: только закладная, закреплённая к базовому потолку. 4) Закладные забыли до натяжки —
после натяжки добавить точку там, где нет платформы, уже нельзя. 5) Скрутки под потолком в недоступном
месте — любой контакт со временем греется, а добраться нельзя.
Профессиональный расчёт по фотометрии IES. Проверить раскладку точек по-взрослому: IES-калькулятор посчитает комнату по реальной фотометрии спота — с картой освещённости и равномерностью U0. Бесплатно, работает в браузере.
Практическое правило: одна точка GX53 на 1,5–2 м² жилой комнаты, на 2,5–3 м² коридора. Кухня 10 м² — 6–8 точек (с рядом над рабочей зоной), спальня 12 м² — 5–6, гостиная 18 м² — 9–12 или люстра плюс контур точек. Прикинуть под свою площадь можно в раскладке выше.
Почему для натяжных чаще берут GX53?
Три причины: плоский корпус съедает минимум высоты (потолок опускается на 4–5 см против 6–8 см у MR16), лампа меняется поворотом без инструмента, и «таблетка» светит широко — меньше точек на ту же площадь. Лампы GX53 — самые массовые и дешёвые из спотовых.

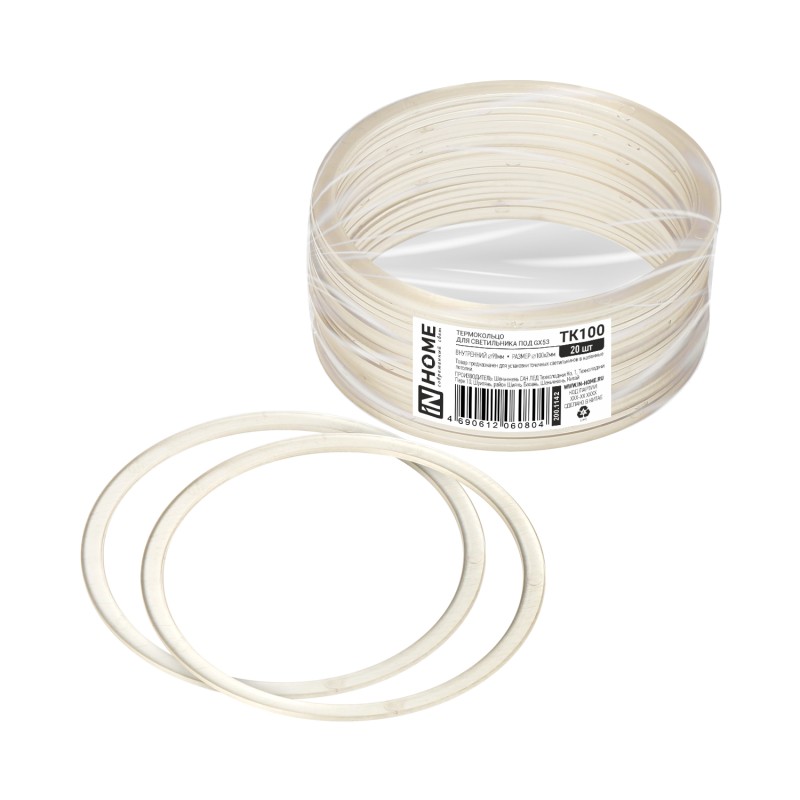

Зачем нужно термокольцо?
Оно решает две задачи: не даёт резу расползтись (натянутое ПВХ-полотно рвётся от любого надреза, как воздушный шарик) и отводит нагрузку от кромки, когда светильник греется. Кольцо приклеивается на полотно, и только потом внутри него режется отверстие.
Можно ли добавить светильник после натяжки потолка?
Только там, где заранее стоит закладная и подведён кабель. В произвольном месте — нет: платформу не к чему крепить, а кабель не протянуть. Если перестановка вероятна, ставьте закладные «про запас» до натяжки — отверстие можно не резать, пока точка не понадобится.
На сколько опустится потолок из-за светильников?

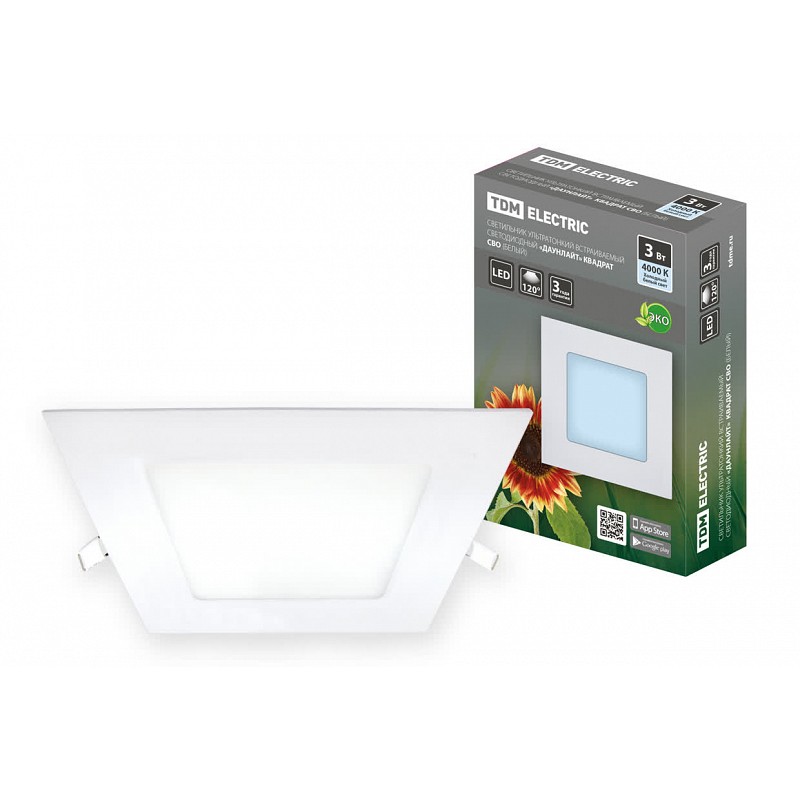

Минимальный отступ диктует самый глубокий светильник: ультратонкие даунлайты — 3,5–4 см, GX53 — 4–5 см, MR16/GU10 — 6–8 см. Плюс неровность базового потолка. Если каждый сантиметр на счету — GX53 или ультратонкие панели.
Каким проводом соединять точечные светильники?
Линия от щитка до первой точки — кабель 3×1,5 мм². Шлейф между LED-точками — допустимо 2×0,75 мм² (ток десятков светильников меньше ампера), с заземлением — трёхжильный. Соединения на клеммах СМК/WAGO у закладных, где к ним есть доступ через отверстие спота.
