Трековые светильники: собрать систему и не купить несовместимое
7 минут · Обновлено 21.08.2026 · С конфигуратором · Шинопровод и треки — со склада Чёрная Грязь
Трековый свет — самый гибкий способ осветить магазин, кафе
или шоурум: перевесил светильник рукой — и акцент уже на новой витрине. Но здесь зоопарк стандартов:
светильник одного бренда сплошь и рядом не защёлкивается в шинопровод другого, а у магнитных систем
несовместимо вообще всё. Разбираем три стандарта на разрезе шинопровода и собираем контур
конфигуратором — со всеми коннекторами, вводом питания и заглушками, без «забыл — поехал докупать».
Почему светильник не защёлкивается: три стандарта
Выберите тип системы — смотрим разрез шинопровода
Однофазный — рабочая лошадка
Три контакта: фаза, ноль, земля. Все светильники на линии включаются одной клавишей —
одна группа. Питается напрямую от 230 В, никаких блоков питания. Это все «бытовые» серии:

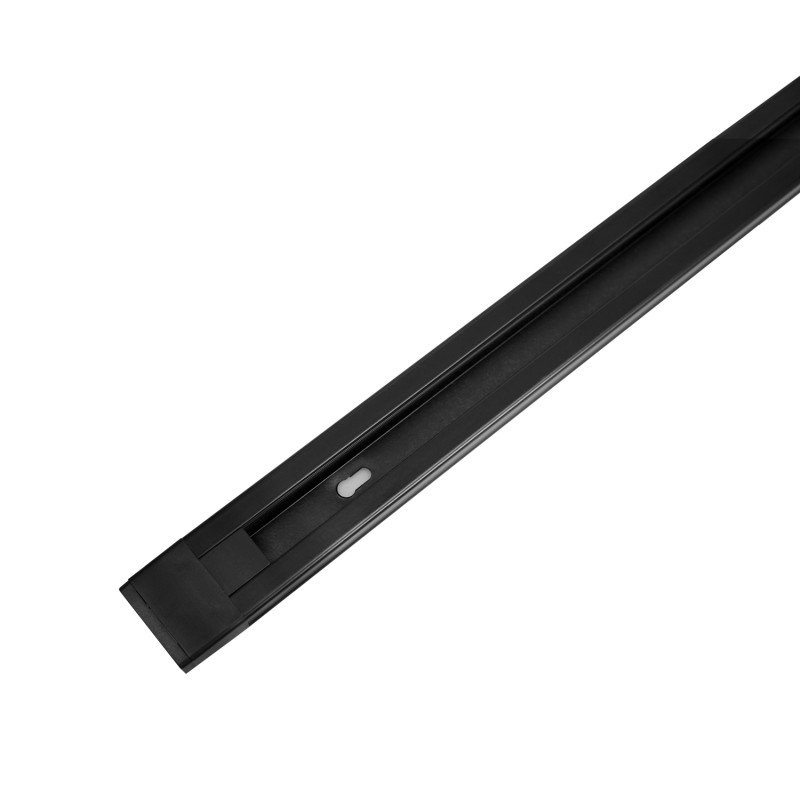

FERON CAB, IN HOME TOP-LINE, Ritter АРТЛАЙН и им подобные. Контакты по паспорту держат 6–16 А,
но практичный потолок — около 1–1,5 кВт на один ввод питания. Квартира, кафе, небольшой зал.
Трёхфазный — евростандарт для магазинов
Четыре контакта: L1, L2, L3 и общий ноль, земля — корпус. Переключателем на адаптере
светильник сажается на нужную фазу — на одной линии живут три независимые группы: дежурный свет,
основной, акценты на витрины. Суммарно линия тянет до ~3,5 кВт. Адаптер здесь единый
европейский — совместимость между брендами лучшая из всех трёх стандартов. Выбор для торгового
зала и длинных линий.
Магнитный 48 В — красиво, но закрыто
Светильник держится магнитом и снимается одним движением, питание низковольтное —
через выносной блок питания 48 В, который тоже нужно купить и куда-то спрятать. Единого стандарта
нет: ширина паза, посадка и контакты у каждого бренда свои — светильник Arlight в профиль Maytoni
не встанет никогда. Всю систему — профиль, коннекторы, светильники и блок питания с запасом
≥30% по мощности — берите одного бренда и одной серии.
Однофазный
Трёхфазный (евростандарт)
Магнитный 48 В
Контактов
3 (L, N, PE)
4 (L1, L2, L3, N) + корпус
2 низковольтных, профиль свой у бренда
Групп включения
1 — всё разом
3 независимые
1 (диммирование — по протоколу серии)
Нагрузка на линию
~1–1,5 кВт
до ~3,5 кВт
сколько отдаст блок питания 48 В
Питание
230 В напрямую
230/400 В напрямую
только через блок питания (+30% запаса)
Совместимость брендов
внутри серии — да, между брендами — проверять образцом
высокая, адаптер единый
нулевая — только один бренд
Где уместен
квартира, кафе, небольшой магазин
торговый зал, длинные линии, зонирование
интерьеры, шоурумы, дизайн-проекты
Механика несовместимости простая: держит светильник в шинопроводе адаптер — защёлка с
подпружиненными контактами. У однофазных «бытовых» серий геометрия паза близка, и светильник FERON
часто нормально встаёт в шинопровод IN HOME, — но «часто» не значит «всегда»: встречаются серии с
другой шириной паза и глубиной контактов. Правило закупщика: вся линия — один бренд и одна серия,
а если смешиваете — сначала проверьте посадку на одном образце, потом берите партию. С трёхфазным
евростандартом проще всего, с магнитным — без вариантов: только моносистема.

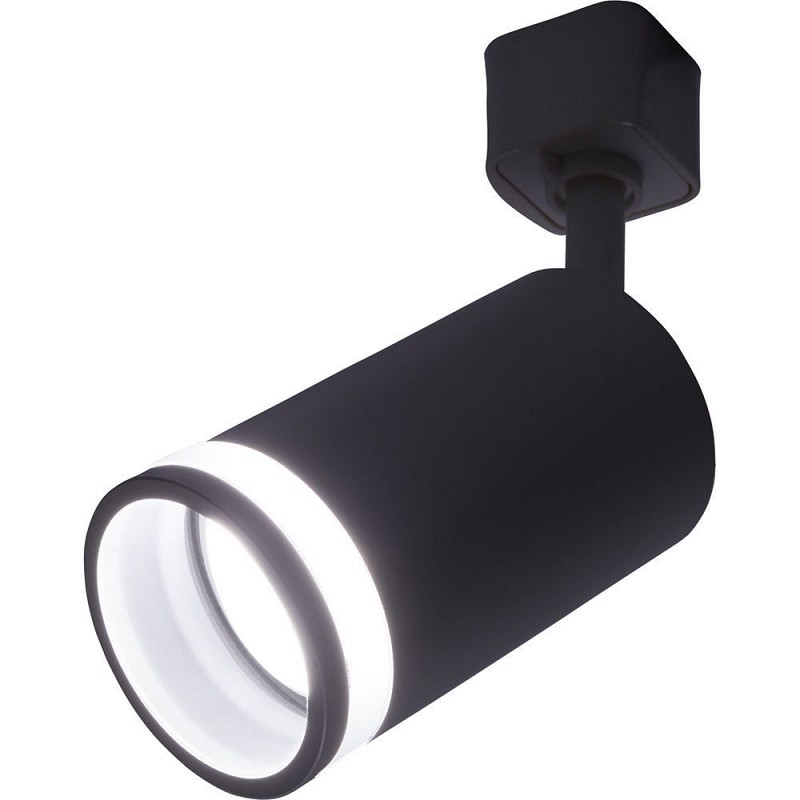

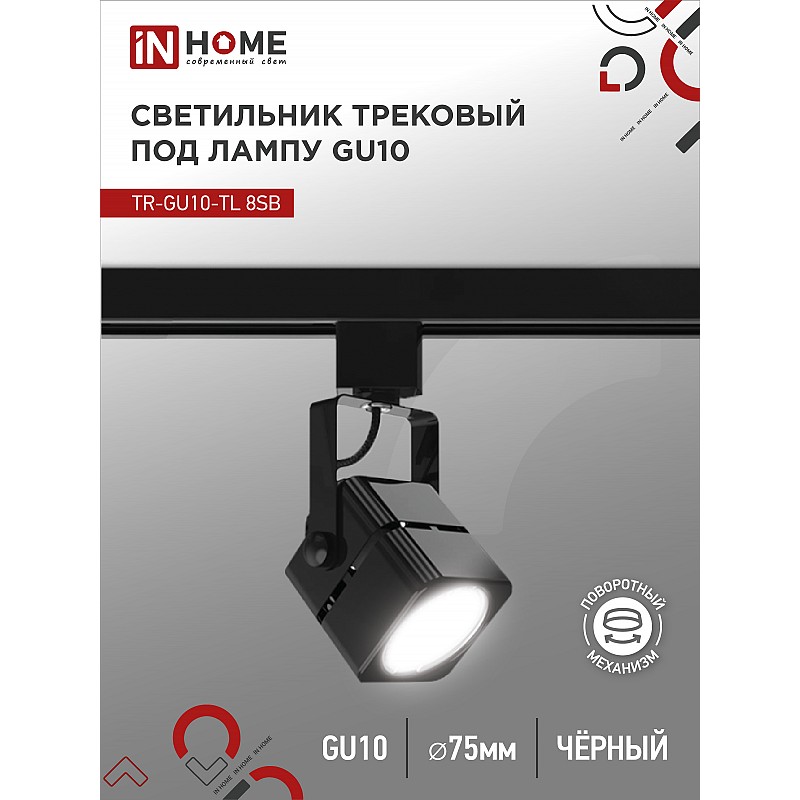

Отдельный лайфхак для торговых точек — треки под лампу GU10: сам корпус стоит от 200 ₽,
лампа меняется за минуту. Перегорела — заменили лампу, а не светильник; захотели другую температуру
света — тоже лампой. Для магазина с ограниченным бюджетом это самый дешёвый вход в трековый свет,
и именно такие корпуса (FERON AL161, IN HOME TR-GU10, Ritter АРТЛАЙН) лежат у нас на складе тысячами.
Конфигуратор контура: соберите линию — получите список
Рисуйте контур слева направо: добавляйте участки и углы
Конфигуратор считает для однофазной системы: отрезки собираются
из секций 2 м и 1 м (или реза двухметровой), каждый стык — прямой коннектор, каждый угол — угловой,
отвод — Т-образный. Ввод питания один, торцевой; на каждый открытый торец — заглушка. Светильники —

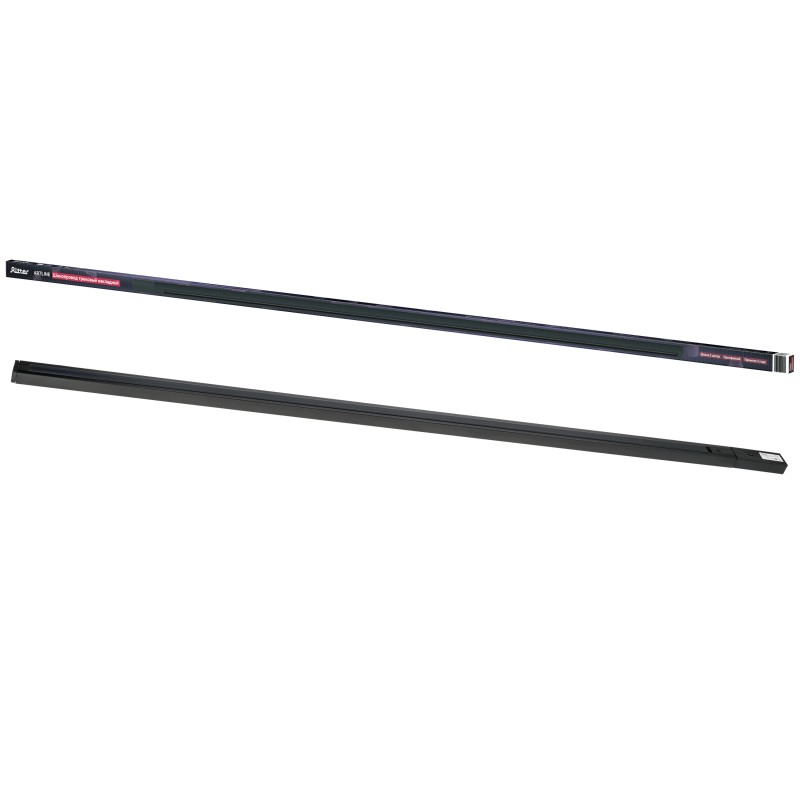

с шагом 0,5–1 м: чаще — для витрин с акцентами, реже — для общего света. У Ritter АРТЛАЙН двухметровый
шинопровод продаётся сразу с вводом питания и заглушкой — для простой прямой линии это готовый набор.
Температура света: одежда и продукты освещаются по-разному
Что в зале
Температура
Почему
Одежда, обувь, текстиль
3000–3500 К
тёплый свет подчёркивает фактуру ткани, вещи выглядят «дороже»
Овощи, фрукты, зелень
3500–4000 К
нейтральный свет = свежесть, без жёлтого налёта
Хлеб, выпечка
2700–3000 К
золотистая корочка любит тёплый спектр
Техника, белые товары
4000 К
холоднее — «технологичнее», белое остаётся белым
Золото / серебро и камни
2700–3000 К / 4000–5000 К
золото играет в тёплом, бриллианты — в холодном
Сколько светильников и люмен нужно на площадь зала — считается отдельно, по нормам освещённости:
для этого есть гайд с калькулятором расчёта освещения.
Практика для торговли: общий свет 500–750 лк плюс акценты на витрины в 3–5 раз ярче фона — именно
акценты и делает трек.
Частые ошибки. 1) Шинопровод одного бренда, светильники другого «потому что
дешевле» — адаптер не защёлкивается, партия едет обратно: система — один бренд, одна серия. 2) Купили
шинопровод и треки, а про ввод питания, коннекторы и заглушки забыли — линия висит мёртвая: считайте
контур целиком, конфигуратор выше. 3) Магнитный трек взяли, а блок питания 48 В — «потом»: без него
система не светит вообще, и запас по мощности нужен ≥30%. 4) На однофазную линию повесили 3 кВт
галогенных прожекторов — контакты греются: считайте ватты, длинные линии питайте с двух концов или

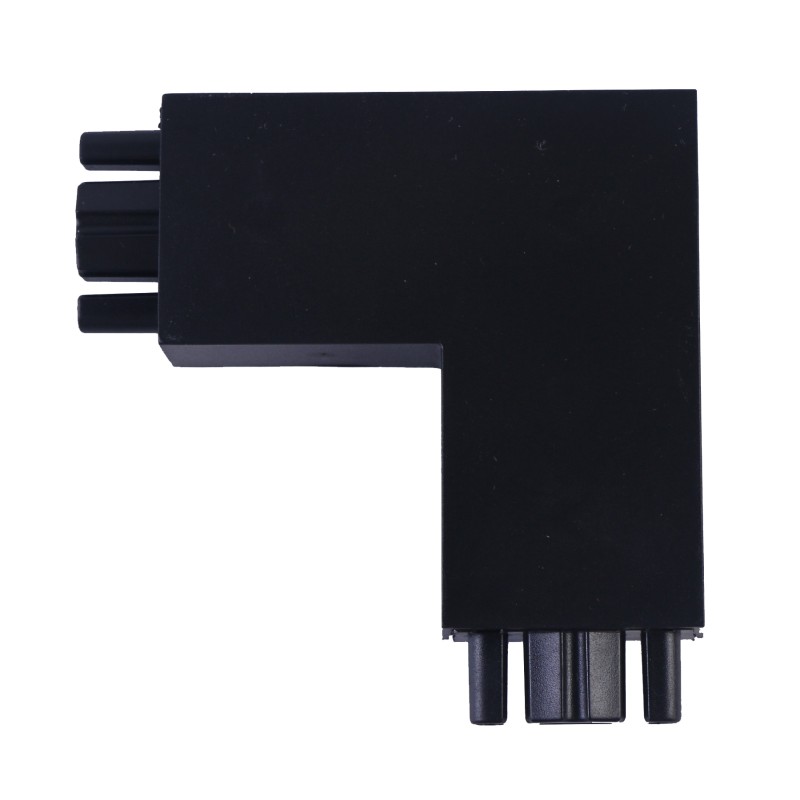

берите трёхфазную. 5) У угловых коннекторов бывают исполнения «внутренний/внешний угол» — не тот
вариант, и токоведущая дорожка уходит не туда: после угла светильники не работают. Проверяйте схему
контура при заказе.
Для магазинов, кафе и монтажников: шинопровод, треки и коннекторы — со склада
Чёрная Грязь, десятки тысяч метров и корпусов в наличии, однофазные системы IN HOME, Ritter, FERON —
сериями, без пересорта. Пришлите план помещения — соберём спецификацию контура с коннекторами и
заглушками и выставим счёт. Доставка своим транспортом по Москве и МО.
Профессиональный расчёт по фотометрии IES. Сколько спотов на трек и хватит ли света залу — считает IES-калькулятор в режиме «Треки»: линии шинопровода, наклон крайних треков к стенам, карта освещённости. Бесплатно, работает в браузере.
Подойдёт ли светильник FERON к шинопроводу IN HOME?
Часто — да: у однофазных «бытовых» серий российского рынка геометрия паза близка, и адаптеры взаимно встают. Но гарантии нет — встречаются серии с другой шириной паза и глубиной контактов. Перед закупкой партии проверьте посадку на одном образце, а надёжнее всего собирать линию одним брендом и одной серией.
Сколько светильников можно повесить на одну линию?
Считайте ватты, а не штуки. Однофазная линия комфортно тянет ~1–1,5 кВт — это 50–100 LED-треков по 10–20 Вт, то есть на практике ограничивает не электрика, а шаг развески (0,5–1 м). Трёхфазная линия держит до ~3,5 кВт. Тревожный сигнал — тёплый на ощупь шинопровод: делите нагрузку или добавляйте второй ввод питания.
Чем однофазный шинопровод отличается от трёхфазного?
Контактами и группами включения. Однофазный — 3 контакта, все светильники включаются вместе. Трёхфазный — 4 контакта: светильник переключателем на адаптере сажается на одну из трёх фаз, и вы получаете три независимые группы на одной линии — дежурный свет, основной и акценты. Для торгового зала это стандарт, дома — избыточно.
Что нужно купить для магнитного трека кроме светильников?
Профиль (накладной, встраиваемый или для натяжного потолка), коннекторы и заглушки, ввод питания и обязательно блок питания 48 В — без него система не работает. Мощность блока — сумма ватт светильников плюс запас минимум 30%. И всё это строго одного бренда и одной серии: у магнитных систем межбрендовой совместимости нет вообще.
Какой шаг между трековыми светильниками?
Для акцентной подсветки витрин и стеллажей — 0,5–0,7 м, светильник целится в товар под углом ~30°. Для общего света зала — 1–1,2 м при высоте потолка до 3,5 м. Проще заложить трек с запасом по длине и добавлять светильники по факту — в этом и смысл трековой системы: корпуса переставляются рукой без электрика.
Можно ли потом нарастить шинопровод?
Да, это штатный сценарий: снимаете торцевую заглушку, ставите прямой или угловой коннектор и добавляете секции. Главное — докупать ту же серию (коннекторы разных серий не стыкуются) и пересчитать нагрузку: если линия выросла вдвое, возможно, понадобится второй ввод питания с другого конца.
