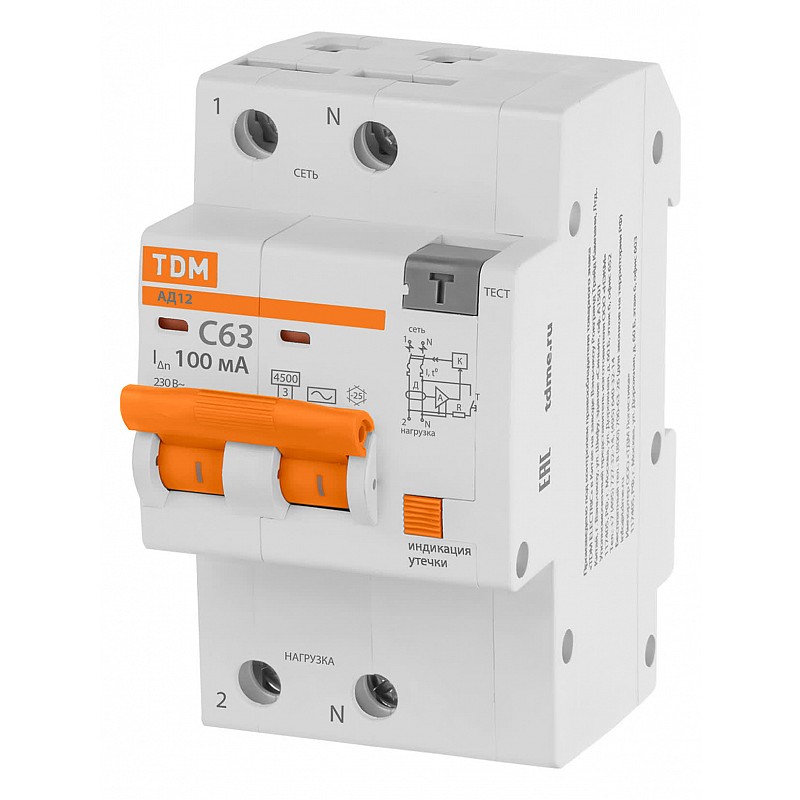

Дифференциальный автомат АД12 от TDM – это надежное устройство, которое обеспечивает безопасность при работе с электроустановками. Он способен отключить ток при прикосновении человека к токоведущим частям или при возникновении дифференциального тока на землю. Кроме того, этот автомат может использоваться для защиты от короткого замыкания или перегрузки. Продукт идеально подходит для применения в различных сферах, включая строительство, жилищно-коммунальное хозяйство, промышленность и рекламу.
Назначение Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю. Отключение тока при коротких замыканиях или перегрузке.
Применение Строительные объекты. Жилищно-коммунальное хозяйство и офисы. Промышленные здания. Электрифицированные рекламные конструкции.

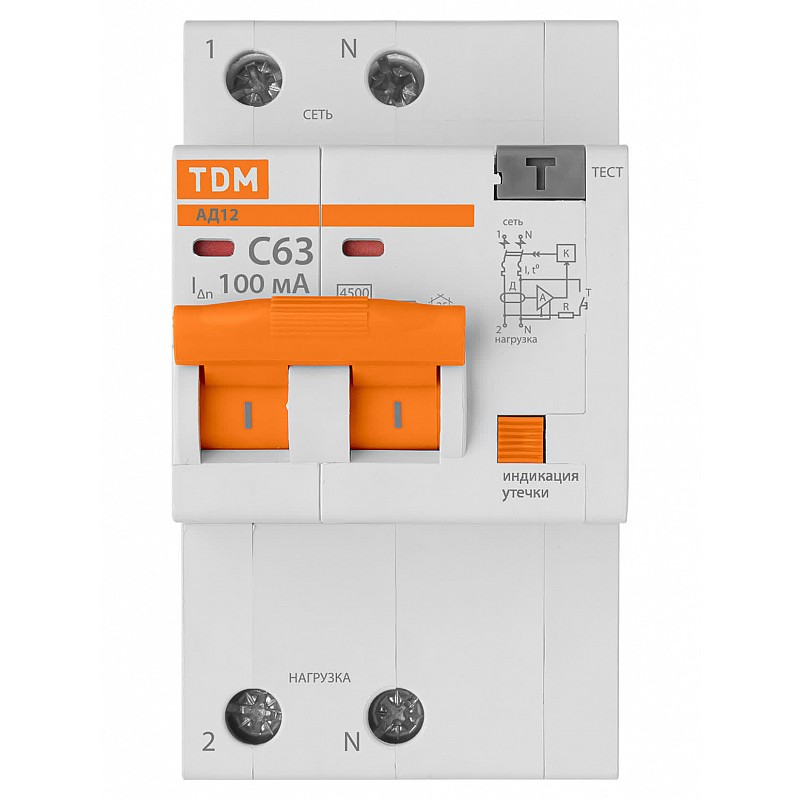

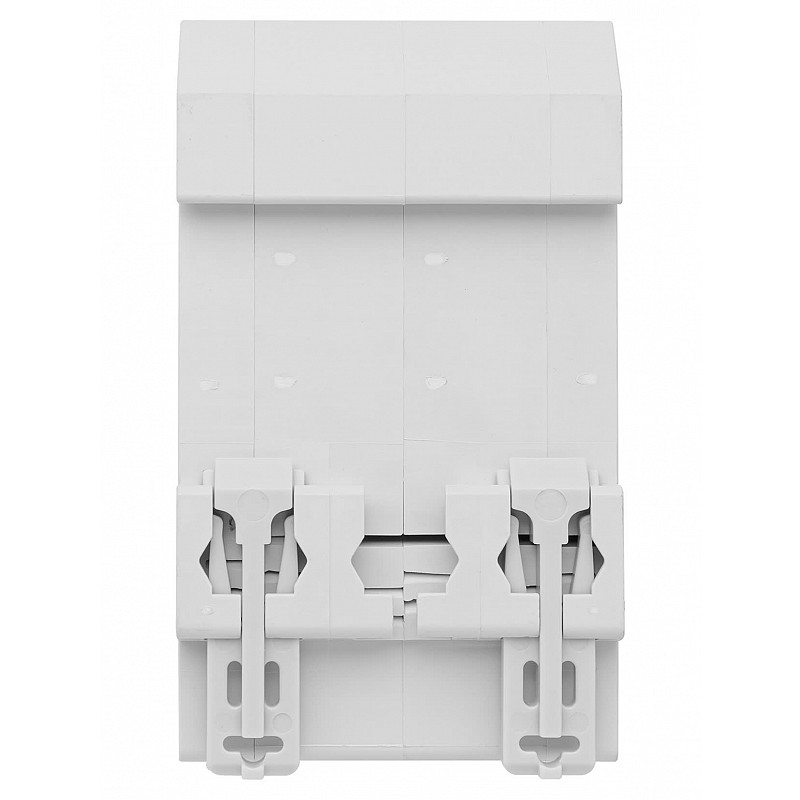

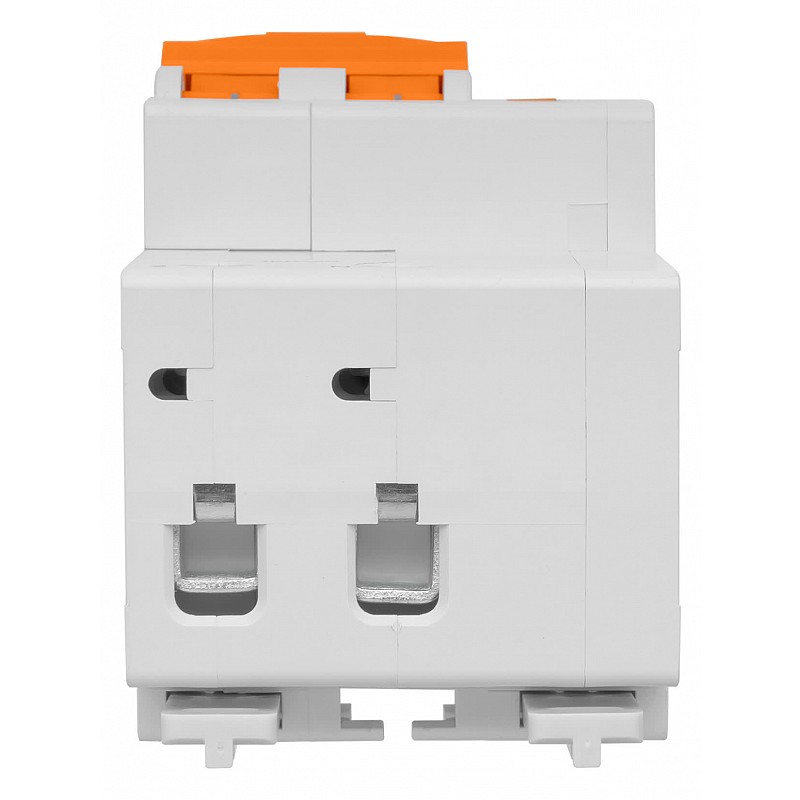

Преимущества Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата. Ширина нового дифференциального автомата АД12 составляет 3 модуля (54 мм) Наличие двойного одновременного подключения шины FORK и проводника значительно расширяет диапазон возможных схемных решений. В блоке дифференциальной защиты предусмотрена кнопка «возврат»», которая в случае срабатывания аппарата по дифференциальному току, механически препятствует повторному включению аппарата без ручного возврата и является индикатором срабатыванием блока дифференциальной утечки. Защита от сверхтоков в каждом из полюсов (схема 2Р). На лицевой панели каждого полюса дифференциального автомата АД расположен механический индикатор положения контактов (включено/ выключено).
Характеристика отключения
Без задержки
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
4,5
Номинальная отключающая способность при коротком замыкании согласно EN 61009
4,5
Глубина установочная (встраив.)
75 мм
Категория перенапряжения
3
Класс токоограничения
3
Количество защищенных полюсов
2
Модульная ширина (общ. кол-во модульных расстояний)
