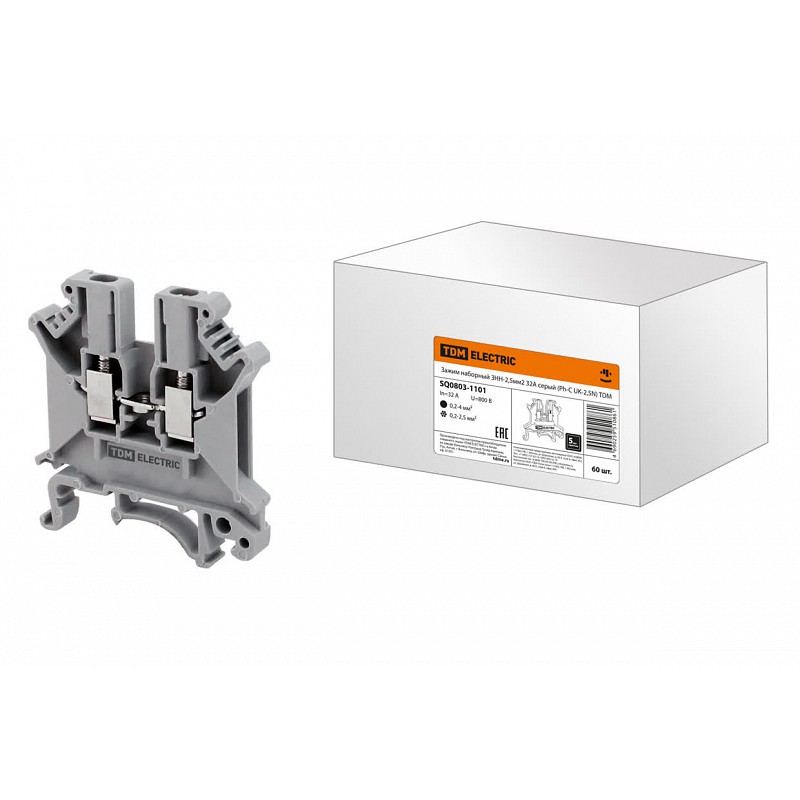

Зажим наборный ЗНН-2,5мм2 32А серый (Ph-C UK-2,5N) TDM

Главная » Модульное оборудование » Клеммные наборные зажимы на DIN-рейку » Зажим наборный ЗНН-2,5мм2 32А серый (Ph-C UK-2,5N) TDM

Код для заказа: 219859

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Зажим наборный ЗНН-2,5мм2 32А серый (Ph-C UK-2,5N) TDM

72.25%

10 0

Цена

Розница40.87 ₽/шт

Цены включают НДС 22%

Код для заказа: 219859

В наличии: > 1000 шт
Срок поставки 2-3 раб.дн.
(Без учёта срока доставки)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Описание Файлы Юр.Лицам

Описание

Зажим наборный ЗНН-2,5мм2 32А серый от TDM - это надежное и качественное устройство, которое обеспечивает безопасное и компактное присоединение круглых медных или алюминиевых проводников. Он идеально подходит для использования в модульном оборудовании и клеммных наборах на DIN-рейку. Этот продукт всегда есть в наличии и является частью серии SQ0803-11.

Назначение
• Зажимы серии ЗНН
- для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки.
• Зажимы наборные измерительные серии ЗНН
- для присоединения измерительных приборов в электрических цепях.
• Зажимы наборные серии ЗНН для плавких вставок 5х20 мм
- являются держателями стеклянных цилиндрических плавких вставок 5х20 мм с номинальным током до 6,3 А (плавкая вставка приобретается отдельно).
В ассортименте ТМ TDM ELECTRIC имеются аналогичные плавкие вставки типов: Н520Т; Н520Б ВПТ; ВПБ (быстродействующие и замедленного срабатывания).
• Аксессуары для зажимов серии ЗНН
- винтовые перемычки – для электрического и механического соединения зажимов серии ЗНН при помощи поперечного винтового присоединения;
- заглушки – для изоляции токопроводящей сердцевины зажимов серии ЗНН;
- разделители – для разделения зажимов на подгруппы;
- маркировка – для цифровой маркировки токоведущих линий;
- ограничители серии ЗНН – для изолированной, надежной и неподвижной фиксации модульного оборудования на DIN-рейке (35 мм).
Также служат посадочной основой для держателей маркировки серии ЗНН;
- держатели маркировки – для интеграции маркировки групп зажимов серии ЗНН.

Применение
НКУ различного назначения.
В технологическом оборудовании в качестве комплектующих.

Материалы
Корпус выполнен из негорючего полиамида (PA6.6).
Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Прижимные винты выполнены из стали.

Преимущества
Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов.
Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником).
Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации.
Возможность подключения нескольких проводов.
Универсальное крепление на DIN-рейку и G-образную рейку.
Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН.
Крупная и четкая маркировка клеммных контактов.
Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН.

Возможно использование с функцией PEN	Да
Высота (на мин. возможной высоте установки)	40,5 мм
Длина	42,5 мм
Изолированн.	Да
Класс негорючести изоляц. материала согл. UL94	V0
Количество зажимов на 1 уровень	2
Количество полюсов	1
Количество уровней	1
Материал изоляции корпуса	Термопласт
Направление кодирования	Горизонтальн. и вертикальн.
Напряжение питания для индикатора дефекта	12 В
Номин. (расчетное) напряжение	220 - 620 В
Номин. ток In	32 А
Позиция соединения	Сверху
Поперечн. сечение подключ. многопроволочного (гибкого) провода	0,2 - 2,5 мм²
Поперечн. сечение подключ. однопроволочного (жесткого) провода	0,2 - 4 мм²
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	0,2 - 2,5 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	0,2 - 2,5 мм²
Поперечное сечение жилы	2,5 мм²
Рабочая температура	-30 - 40 °C
Размер модуля	5,2 мм
С защитой от прикосновения	Да
Соединенные внутри уровни (между собой)	Да
Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Тип питания для индикации дефекта	AC/DC (перемен./постоян.)
Тип разделения	Слайдер
Тип электрич. соединения 1	Соединение с пружинным зажимом
Тип электрич. соединения 2	Соединение с пружинным зажимом
Требуется торцевая пластина	Да
Ширина/размер ячейки	6,5 мм

Основные характеристики

Серия

SQ0803-11

Данные для заказа

Бренд	TDM
Код производителя	SQ0803-1101
Артикул	26997
Масса	0.00816667
Объём	0.000018291
Страна	Китай
Упаковка	10/1200
Штрихкод	4690259484940
