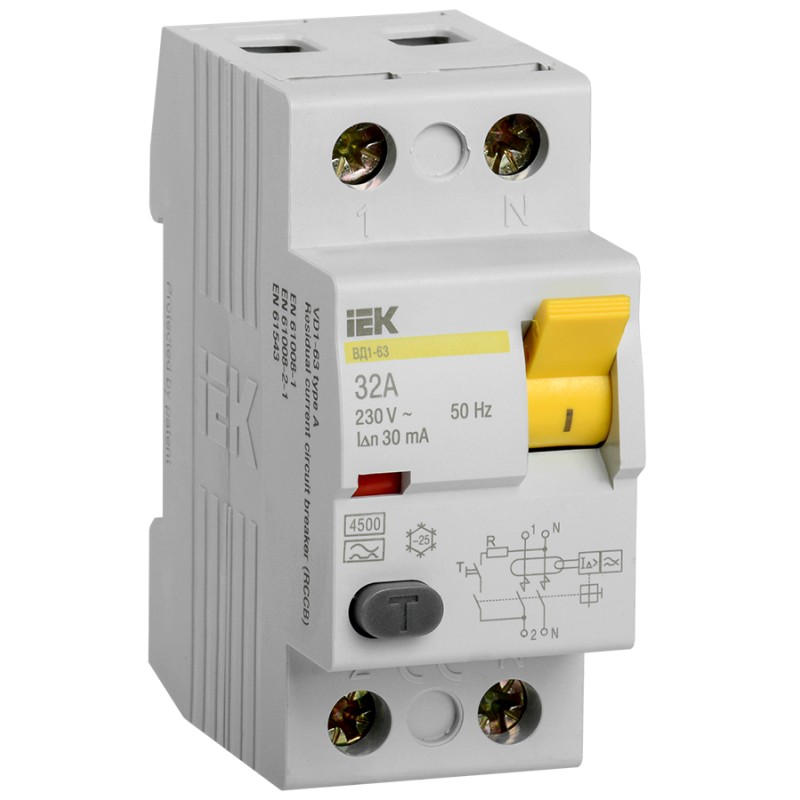

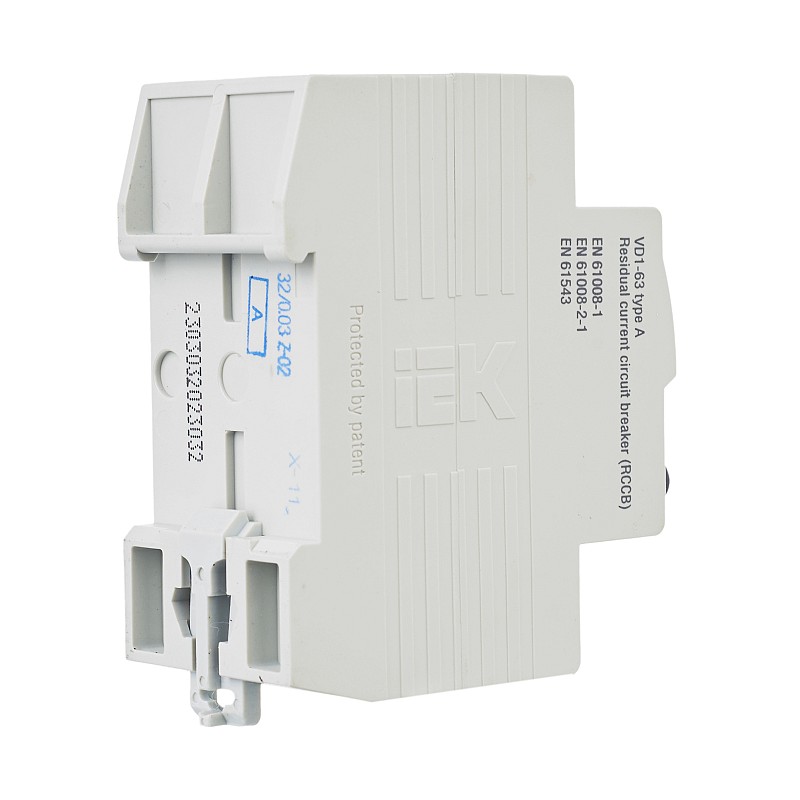

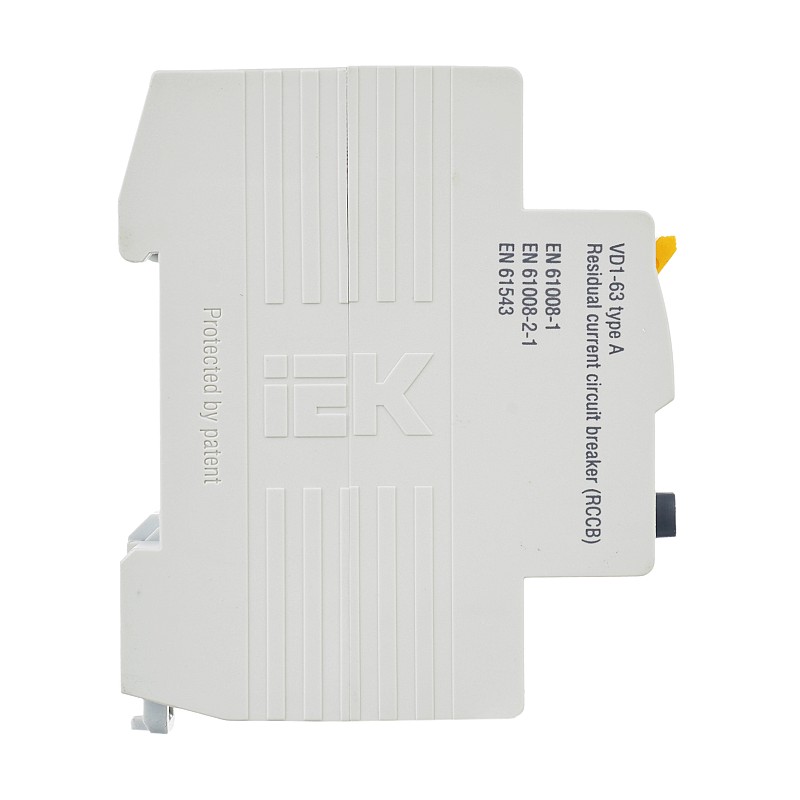

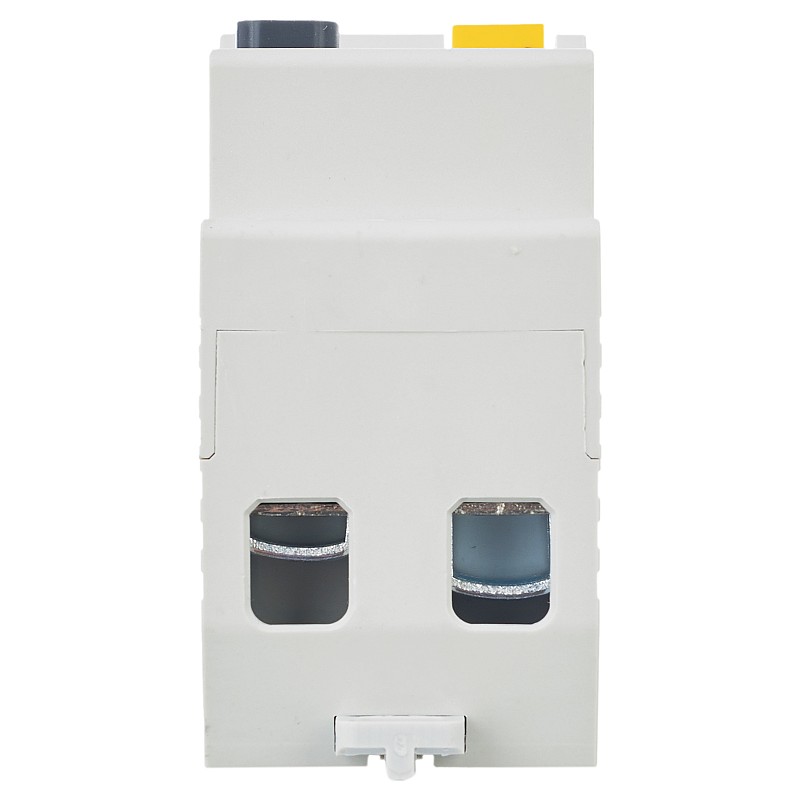

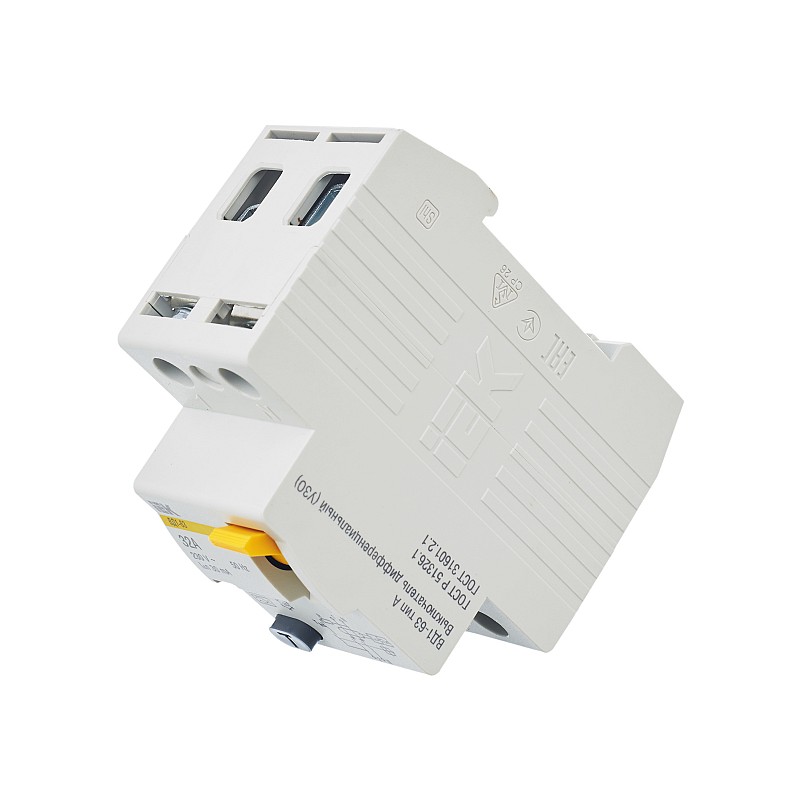

Выключатель дифференциальный (УЗО) ВД1-63 2Р 32А 30мА тип А IEK

Выключатель дифференциальный ВД1-63 2Р 32А 30мА тип А от IEK - это надежное модульное устройство защитного отключения, которое реагирует на синусоидальные переменные и пульсирующие постоянные дифференциальные токи. Это обеспечивает защиту от утечек тока в различных электрических устройствах, таких как стиральные машины, источники света, телевизоры и другие.

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания".

Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.

Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА. Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
Высокая электрическая износостойкость - не менее 4000 включений.
Номинальный условный ток короткого замыкания 4500А.
Серебросодержащие напайки на контактах.
Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА).
Индикатор положения контактов.
Расширенный диапазон рабочих температур от -25°С до +40°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
Нагрузку можно подключать как к верхним, так и к нижним зажимам.
Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.

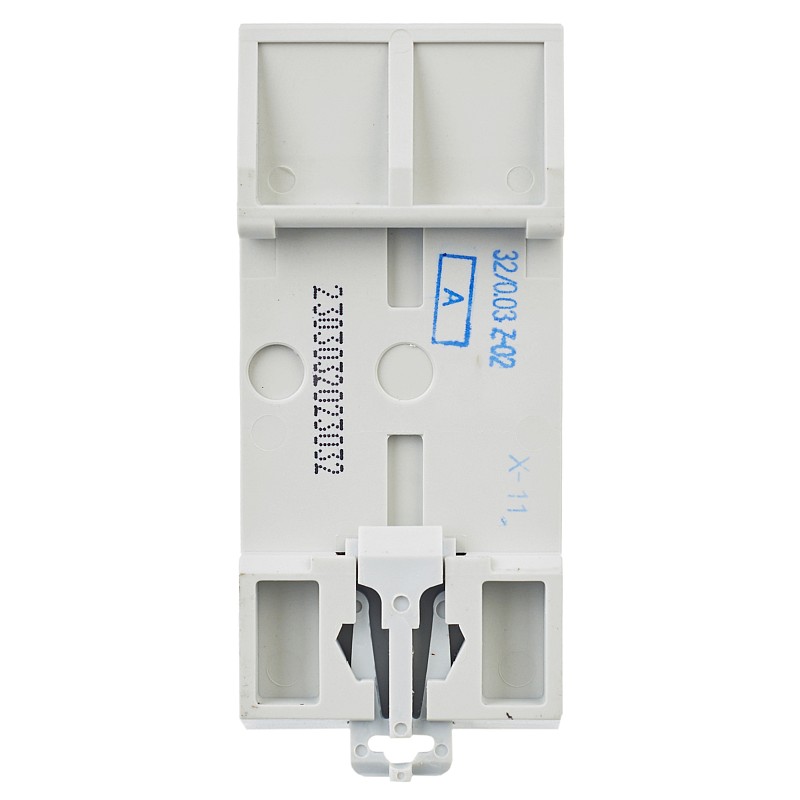

Быстрый монтаж с помощью защелки с двойным фиксированным положением. Устройства дифференциальной защиты KARAT представлены выключателями дифференциальными ВД (УЗО), автоматическими выключателями дифференциального тока АД, автоматическими выключателями дифференциального тока АВДТ.
Выключатели дифференциальные ВД (УЗО) предназначены для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.
Автоматические выключатели дифференциального тока АД – это быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В. В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Автоматические выключатели дифференциального тока АВДТ предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
