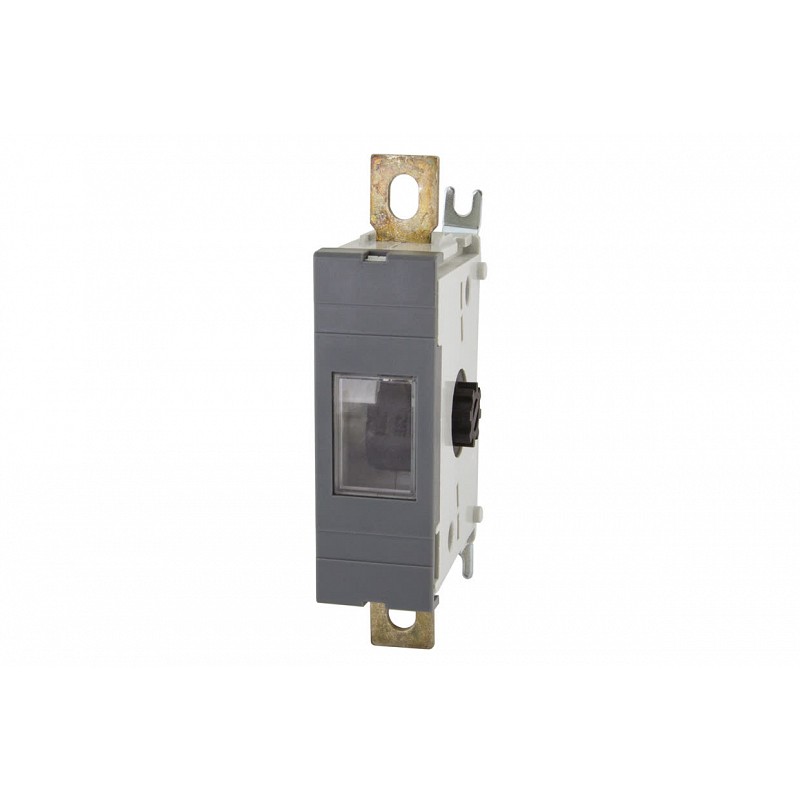

Дополнительный силовой полюс для рубильника ВНК-35-1/2 3П 250А TDM

Главная » Оборудование для промышленной установки » Рубильники » Дополнительный силовой полюс для рубильника ВНК-35-1/2 3П 250А TDM

Код для заказа: 219275

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Дополнительный силовой полюс для рубильника ВНК-35-1/2 3П 250А TDM

83.89%

20 0

Цена

Розница2 361.31 ₽/шт

Цены включают НДС 22%

Код для заказа: 219275

В наличии: > 50 шт
Срок поставки 2-3 раб.дн.
(Без учёта срока доставки)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Как подключить генератор к дому: живая схема с перекидным рубильникомСправочник

Описание Файлы Юр.Лицам

Описание

Дополнительный силовой полюс для рубильника ВНК-35-1/2 3П 250А от TDM - это надежное устройство для коммутации силовых электрических цепей. Он может использоваться как главный или аварийный выключатель и идеально подходит для жилых помещений. Полюс изготовлен из качественных материалов и соответствует всем необходимым стандартам безопасности.

Назначение
Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и постоянного до 440 В тока в устройствах распределения электрической энергии.
Могут быть использованы в качестве главных и аварийных выключателей.

Применение
Жилые помещения (дома, квартиры и т.д.).
Инфраструктурные объекты (больницы, школы и т.д.).
Промышленные, коммерческие и бытовые объекты недвижимости

Материалы
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Контакты выполнены из высококачественной меди с гальваническим покрытием.

Преимущества
Специальная форма корпуса для дополнительного охлаждения контактной группы.
Технологическое окошко для наблюдения за положения ножевых контактов.
Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК

Упаковка
ВНК-35 по 40 шт. ВНК-37 по 20 шт. ВНК-39 по 8 шт.

Комплектация
Дополнительный силовой полюс для рубильника ВНК Соединительные шпильки – 2 шт. Индивидуальная упаковка – стикер со штрихкодом. Руководство по эксплуатации. Паспорт – 1 шт.

Высота	150 мм
Глубина	68 мм
Глубина установочная (встраив.)	68 мм
Длина	150 мм
Защита контактов (безопасное прикосновение)	Да
Класс негорючести изоляц. материала согл. UL94	V0
Количество нормально разомкнутых (НО, NO, з) контактов	1
Количество полюсов	1
Количество фаз	1
Макс. допустимое раб. напряжение Ue	690 В
Макс. допустимый ток Ie	250 А
Макс. номин. ток	250 А
Макс. поперечное сечение проводника	120 мм²
Макс. толщина шины	3 мм
Материал контакта	Медь
Материал контактного вкладыша	Пластик
Материал контактной поверхности	Необработанная
Материал корпуса	Пластик
Модульная ширина (общ. кол-во модульных расстояний)	35
Модульное исполнение	Да
Номер цвета RAL	7 022
Номин. (расчетное) напряжение	690 В
Номин. продолжительный ток Iu	690 А
Номин. раб. ток Ie при AC-15, 230 В	250 А
Номин. ток	250 А
Номин. ток In	250 А
Отключающая способность при коротком замыкании (Icw)	8 кА
Подходит для выключателя-разъединителя	Да
Подходит для количества полюсов	1
Подходит для силового выключателя	Да
Размер шага	17,5 мм
Расстояние между шинами	16 мм
С корпусом	Да
С прозрачн. (светопрониц.) крышкой	Да
Способ монтажа	Винт
Тип зажима	Винтовой (-ое)
Тип компонента	4-й (дополнительный) полюс
Тип электрического подключения	Круглый проводник/медная полоса
Толщина шины (шинопровода)	3 мм
Форма	Прямоугольн.
Цвет	Серый
Ширина	35 мм
Ширина шинопровода	20 мм
Ширина шины	20 мм
Ширина/размер ячейки	35 мм

Основные характеристики

Серия

SQ0744-02

Данные для заказа

Бренд	TDM
Код производителя	SQ0744-0210
Артикул	20155
Масса	0.3625
Объём	0.000705375
Страна	Китай
Упаковка	1/40
Штрихкод	4690259327629
