Как подключить генератор к дому: перекидной рубильник
7 минут · Обновлено 20.08.2026 · Схема проверена инженером · Рубильники и кабель — на складе
Свет погас — генератор завёлся, и тут главная развилка:
сделать правильно через перекидной рубильник или «по-быстрому» через розетку. Второй путь опасен
для жизни — причём не вашей, а электромонтёра на линии. Разберём правильную схему вживую и
честно объясним, почему «вилка в розетку» под запретом.
Перекидной рубильник — пощёлкайте положения
Три положения: I — дом питается от сети, 0 — всё отключено (обязательная пауза),
II — дом питается от генератора. Источники физически никогда не встречаются.
Дом питается: от сети
Перекидной ставится ПОСЛЕ счётчика и вводного автомата. Двухполюсный — разрывает
и фазу, и ноль: нули сети и генератора не должны встречаться.
Почему нельзя «через розетку». Способ «вилка папа-папа в ближайшую
розетку» запрещён не занудами, а физикой: 1) ваш генератор подаёт напряжение В ОБРАТНУЮ СТОРОНУ —
через вводной автомат в отключённую уличную линию, где её не ждёт электромонтёр, устраняющий аварию;
2) когда сеть вернётся, она встретится с генератором в противофазе — генератор сгорает, проводка
страдает; 3) розеточная линия 16 А не рассчитана нести весь дом. Перекидной рубильник исключает
все три сценария механически — источники не могут включиться одновременно.

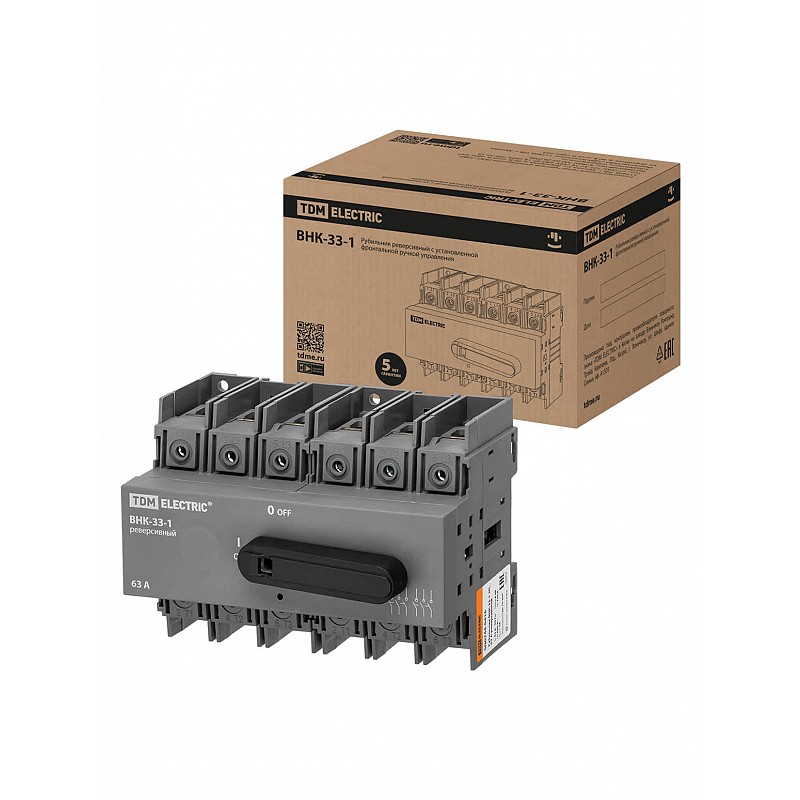

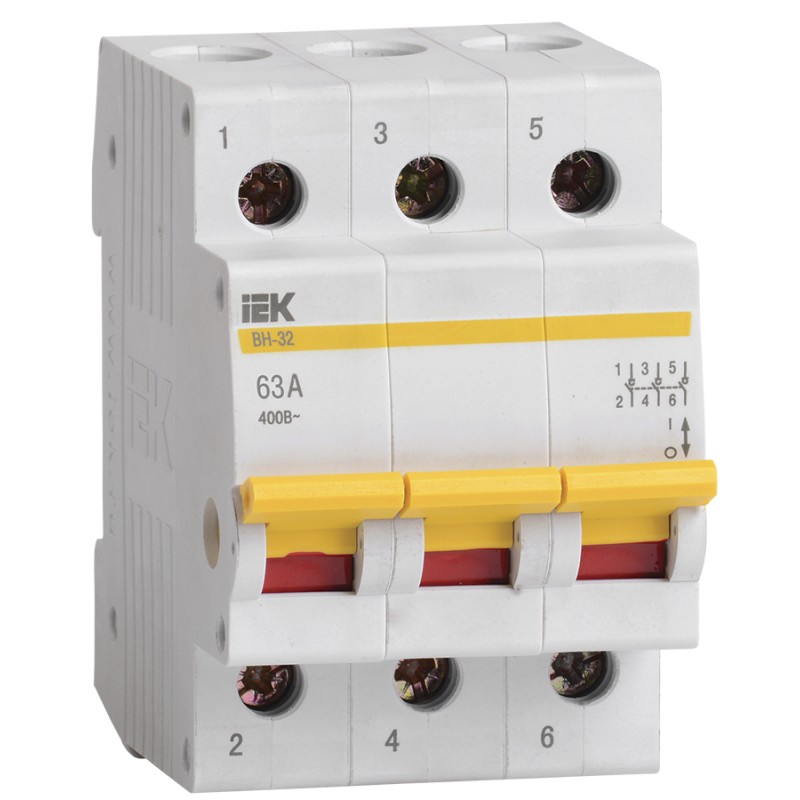

Что понадобится
Цены «от» и наличие — живые, со склада Чёрная Грязь.

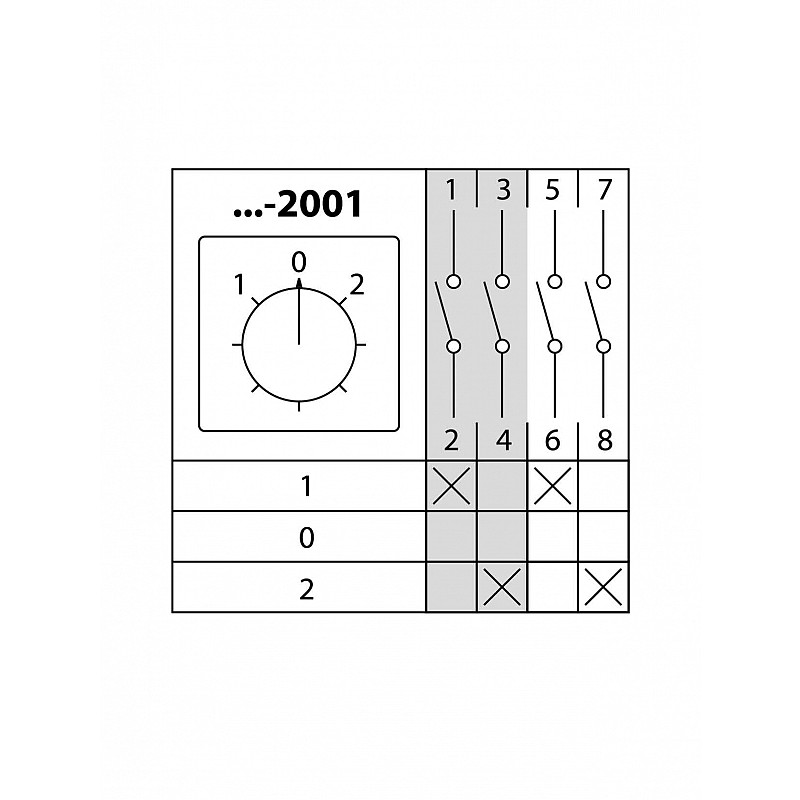

Перекидной ставится в щиток после счётчика и вводного автомата — так генератор питает весь дом, а учёт не нарушается. Для дома на 220 В достаточно двухполюсного переключателя 1-0-2 на 40–63 А.
Смонтируйте линию генератора

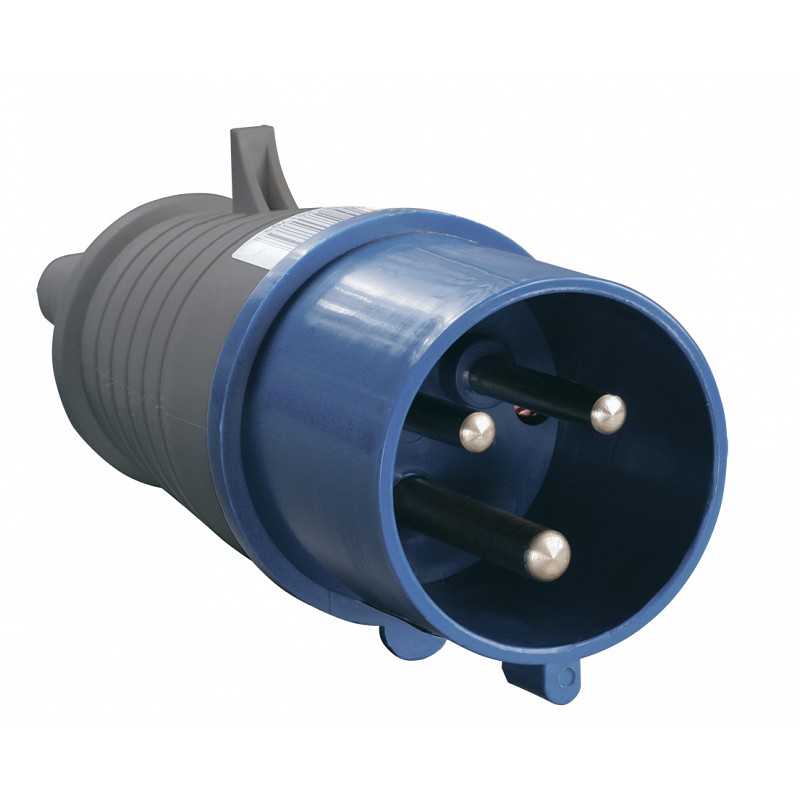

От щитка — к месту стоянки генератора (улица, навес): стационарная розетка ССИ IP44 на стене, кабель в гофре или бронерукаве. Гибкий шнур с вилкой ССИ — уже от генератора к этой розетке.
Подключите перекидной
Верхние клеммы — сеть (после вводного автомата), нижние — линия генератора, центральные — на щиток дома. Фаза и ноль каждого источника — строго на свою пару клемм, PE — мимо переключателя, на общую шину.
Отработайте порядок запуска
Сеть пропала → переключить в 0 → завести генератор, дать прогреться 2–3 минуты → перекинуть в II → включать нагрузку постепенно, с крупной техники по одной.
И порядок возврата
Сеть вернулась → снять нагрузку → перекинуть в 0 → заглушить генератор → перекинуть в I. Пауза в «0» обязательна в обе стороны.
Частые ошибки. 1) Генератор в доме, гараже или подвале — выхлоп
содержит угарный газ, работает только на улице, минимум в 3 метрах от окон. 2) Запуск под полной
нагрузкой — стартовые токи холодильника и насоса кладут генератор; включайте потребителей по очереди.
3) Ноль не разорван (перекидной 1P) — при некоторых схемах ввода нули источников встречаются;
ставьте 2P. 4) Забытый бензин на зиму — генератор, который не заводили полгода, в аварию не заведётся:
тестовый запуск раз в месяц.
Частые вопросы
Какой мощности генератор нужен для дома?
Посчитайте технику, которая должна работать одновременно при аварии: холодильник (300 Вт, пуск ×3–4), котёл с насосом (150–300 Вт), свет (200–300 Вт), телевизор и роутер (150 Вт), насос скважины (1–1,5 кВт, пуск ×3). Типовой «аварийный минимум» дома — 3–5 кВт с учётом пусковых токов. Весь дом с бойлером и плитой — уже 8–10 кВт.
Точно нельзя просто воткнуть генератор в розетку?
Точно. Даже «на пять минут» и «я же выключил автомат»: забытый автомат, вернувшаяся сеть или сосед, включивший ввод, превращают ошибку в пожар или в удар током человека на линии. Перекидной рубильник стоит от тысячи рублей и снимает вопрос навсегда — это самая дешёвая страховка в электрике.
Что такое АВР и нужен ли он дома?
АВР — автоматический ввод резерва: сам заводит генератор при пропаже сети и сам возвращает всё обратно. Нужен там, где перебои частые, а людей может не быть (котельная зимой). Для дачи и дома с хозяевами ручной перекидной — проще, дешевле и надёжнее: меньше электроники, нечему ложно срабатывать.
Нужно ли заземлять генератор?
Да — по инструкции производителя: на корпусе есть клемма заземления, она соединяется с контуром дома или отдельным штырём. Заземление отводит потенциал с корпуса при пробое и обязательно для генераторов с розетками 230 В, работающих на дом.
Газовый котёл капризничает от генератора — почему?
Автоматике котла нужна правильная синусоида и фазировка. Обычный генератор с «модифицированной синусоидой» котёл может не принять. Решения: инверторный генератор (чистая синусоида), стабилизатор между генератором и котлом, и проверка фазировки — некоторые котлы требуют, чтобы фаза была фазой, а ноль нулём: если котёл не стартует, поменяйте местами вилку в розетке ССИ.
Можно ли оставлять генератор работать без присмотра?
Бытовые бензиновые — нет: дозаправка на горячую опасна, а топлива в баке на 4–8 часов. Планируете длительные отключения — смотрите в сторону газовых генераторов от магистрали или АВР с дизелем. И в любом случае: тест-запуск раз в месяц, свежий бензин, запасное масло.
