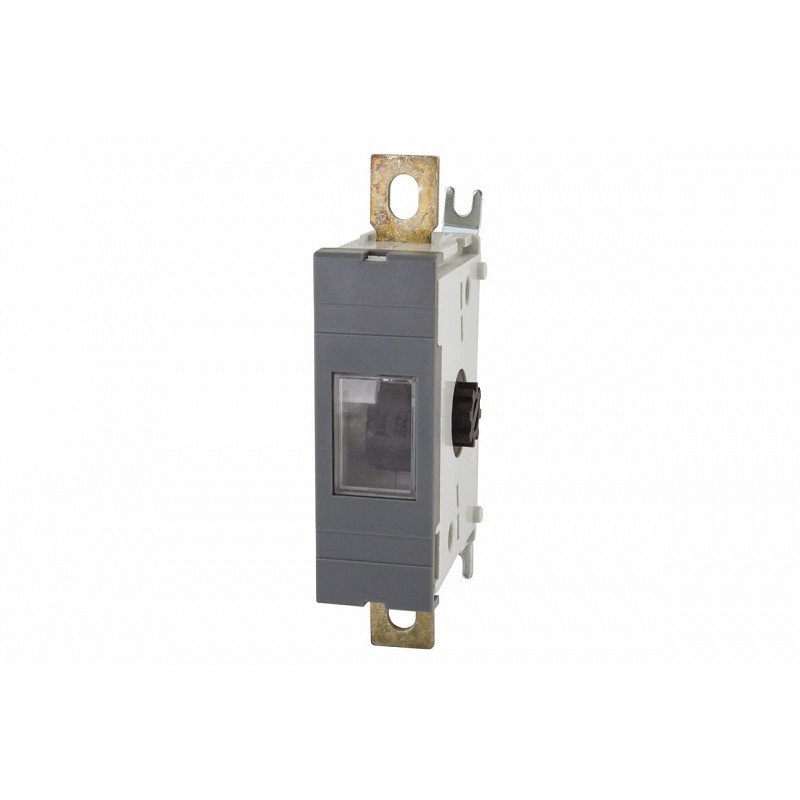

Дополнительный силовой полюс для рубильника ВНК-39-1/2 3П 630А от бренда TDM. Этот продукт предназначен для коммутации силовых электрических цепей с номинальным напряжением до 690 В переменного тока и постоянного до 440 В тока. Он может быть использован в жилых помещениях, домах, квартирах и других объектах.

Назначение
Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и постоянного до 440 В тока в устройствах распределения электрической энергии.
Могут быть использованы в качестве главных и аварийных выключателей.

Применение
Жилые помещения (дома, квартиры и т.д.).
Инфраструктурные объекты (больницы, школы и т.д.).
Промышленные, коммерческие и бытовые объекты недвижимости

Материалы
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Контакты выполнены из высококачественной меди с гальваническим покрытием.

Преимущества
Специальная форма корпуса для дополнительного охлаждения контактной группы.
Технологическое окошко для наблюдения за положения ножевых контактов.
Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК

Упаковка
ВНК-35 по 40 шт. ВНК-37 по 20 шт. ВНК-39 по 8 шт.

Комплектация
Дополнительный силовой полюс для рубильника ВНК Соединительные шпильки – 2 шт. Индивидуальная упаковка – стикер со штрихкодом. Руководство по эксплуатации. Паспорт – 1 шт.

Высота	250 мм
Глубина	113 мм
Глубина установочная (встраив.)	113 мм
Длина	250 мм
Защита контактов (безопасное прикосновение)	Да
Класс негорючести изоляц. материала согл. UL94	V0
Количество нормально разомкнутых (НО, NO, з) контактов	1
Количество полюсов	1
Количество фаз	1
Макс. допустимое раб. напряжение Ue	690 В
Макс. допустимый ток Ie	630 А
Макс. номин. ток	630 А
Макс. поперечное сечение проводника	185 мм²
Макс. толщина шины	5 мм
Материал контакта	Медь
Материал контактного вкладыша	Пластик
Материал контактной поверхности	Необработанная
Материал корпуса	Пластик
Модульная ширина (общ. кол-во модульных расстояний)	65
Модульное исполнение	Да
Номер цвета RAL	7 022
Номин. (расчетное) напряжение	690 В
Номин. продолжительный ток Iu	690 А
Номин. раб. ток Ie при AC-15, 230 В	630 А
Номин. ток	630 А
Номин. ток In	630 А
Отключающая способность при коротком замыкании (Icw)	20 кА
Подходит для выключателя-разъединителя	Да
Подходит для количества полюсов	1
Подходит для силового выключателя	Да
Размер шага	32,5 мм
Расстояние между шинами	20 мм
С корпусом	Да
С прозрачн. (светопрониц.) крышкой	Да
Способ монтажа	Винт
Тип зажима	Винтовой (-ое)
Тип компонента	4-й (дополнительный) полюс
Тип электрического подключения	Круглый проводник/медная полоса
Толщина шины (шинопровода)	5 мм
Форма	Прямоугольн.
Цвет	Серый
Ширина	65 мм
Ширина шинопровода	40 мм
Ширина шины	40 мм
Ширина/размер ячейки	65 мм

Основные характеристики

Серия

SQ0744-02

Данные для заказа

Бренд	TDM
Код производителя	SQ0744-0213
Артикул	20158
Масса	1.6875
Объём	0.003978
Страна	Китай
Упаковка	1/8
Штрихкод	4690259327711
