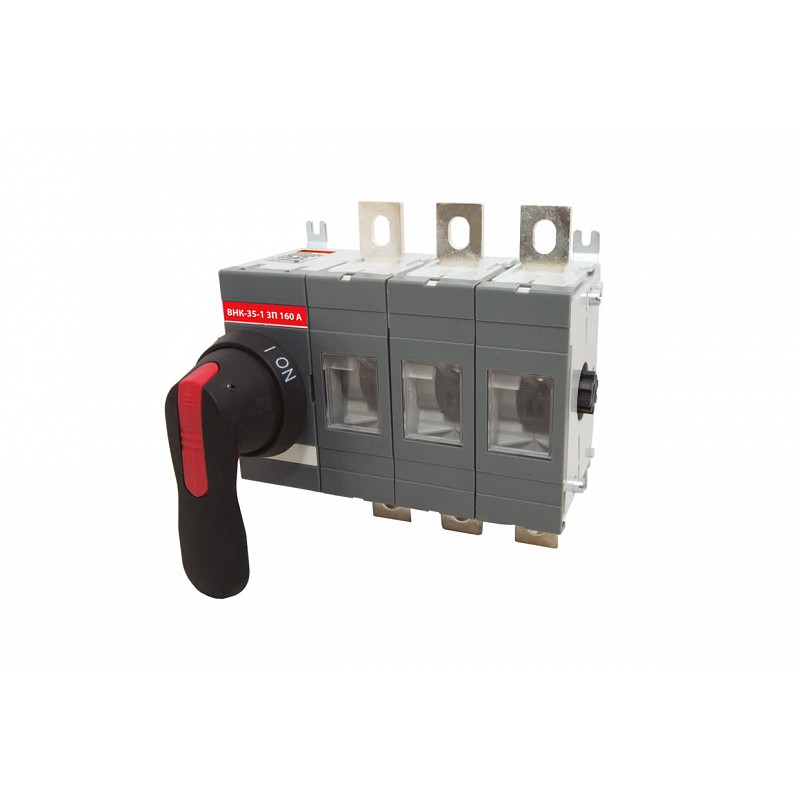

Рубильник ВНК-35-1 3П 160А с установленной фронтальной ручкой управления TDM

Главная » Оборудование для промышленной установки » Рубильники » Рубильник ВНК-35-1 3П 160А с установленной фронтальной ручкой управления TDM

Код для заказа: 219257

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Рубильник ВНК-35-1 3П 160А с установленной фронтальной ручкой управления TDM

34.24%

2 0

Цена

Розница7 717.72 ₽/шт

Цены включают НДС 22%

Код для заказа: 219257

В наличии: > 100 шт
Срок поставки 2-3 раб.дн.
(Без учёта срока доставки)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Как подключить генератор к дому: живая схема с перекидным рубильникомСправочник

Описание Файлы Юр.Лицам

Описание

Рубильник ВНК-35-1 3П 160А от TDM - это надежное устройство для коммутации силовых электрических цепей. Он может использоваться как главный или аварийный выключатель и идеально подходит для жилых помещений. Рубильник обладает номинальным напряжением до 690 В переменного тока и постоянным до 440 В.

Назначение
Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и постоянного до 440 В тока в устройствах распределения электрической энергии.
Могут быть использованы в качестве главных и аварийных выключателей.

Применение
Жилые помещения (дома, квартиры и т.д.).
Инфраструктурные объекты (больницы, школы и т.д.).
Промышленные, коммерческие и бытовые объекты недвижимости

Материалы
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Контакты выполнены из высококачественной меди с гальваническим покрытием.

Преимущества
Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.
На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
Исполнения c выносной и установленной фронтальной рукояткой.

Упаковка
- Рубильник – 1 шт. - Болт с гровером и шайбой – 6 шт. - Упаковка - коробка – 1 шт. - Руководство по эксплуатации. Паспорт – 1 шт.
- Рубильник – 1 шт. - Болт с гровером и шайбой – 6 шт. - Болт для крепления рукоятки с гровером и шайбой – 2 шт. - Переходник 185 мм – 1 шт. - Выносная рукоятка управления – 1 шт. - Упаковка - коробка – 1 шт. - Руководство по эксплуатации. Паспорт – 1 шт.

Степень защиты (NEMA)	1
Номинальный постоянный ток при AC-23, 400 В	160
Rated permanent current at AC-21, 400 V (*)	160
Switching power at 400 V (*)	64
Высота корпуса	100 мм
Глубина	70 мм
Глубина корпуса	70 мм
Количество вспомогат. нормально разомкнутых (НО) контактов	3
Количество выключателей/переключателей	1
Количество полюсов	3
Компактная версия выключателя-разъединителя	Да
Конструкция прибора	Комплектное устройство в корпусе
Макс. допустимое раб. напряжение Ue AC	690 В
Номин. кратковременно выдерживаемый ток Icw	8 кА
Номин. напряжение изоляции Ui	1 000 В
Номин. продолжительный ток Iu	160 А
Номин. раб. напряжение	375 - 400 В
Номинальная мощность в рабочем режиме при AC-23, 400 В	79 кВт
Подходит для монтажа на передней стенке, 4 отверстия	Да
Подходит для монтажа на шину	Да
Подходит для промежуточного монтажа	Да
Подходит для установки в распределит. щит	Да
Подходит для фронтал. монтажа в центре	Да
Пригоден в качестве главного выключателя	Да
Пригоден в качестве сервисного выключателя	Да
Пригоден в качестве устройства аварийной остановки	Да
С блокировкой/запираемый (-ая)	Да
Степень защиты (IP), передняя сторона	IP30
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Рукоятка поворот. короткая (узкий хват)
Условный номин. ток короткого замыкания Iq	15 кА
Цвет управляющего элемента	Черный
Ширина	146 мм
Ширина корпуса	146 мм

Основные характеристики

Серия

SQ0744-0001

Данные для заказа

Бренд	TDM
Код производителя	SQ0744-0001
Артикул	16845
Масса	1.6
Объём	0.00459
Страна	Китай
Упаковка	1/8
Штрихкод	4690259271564
