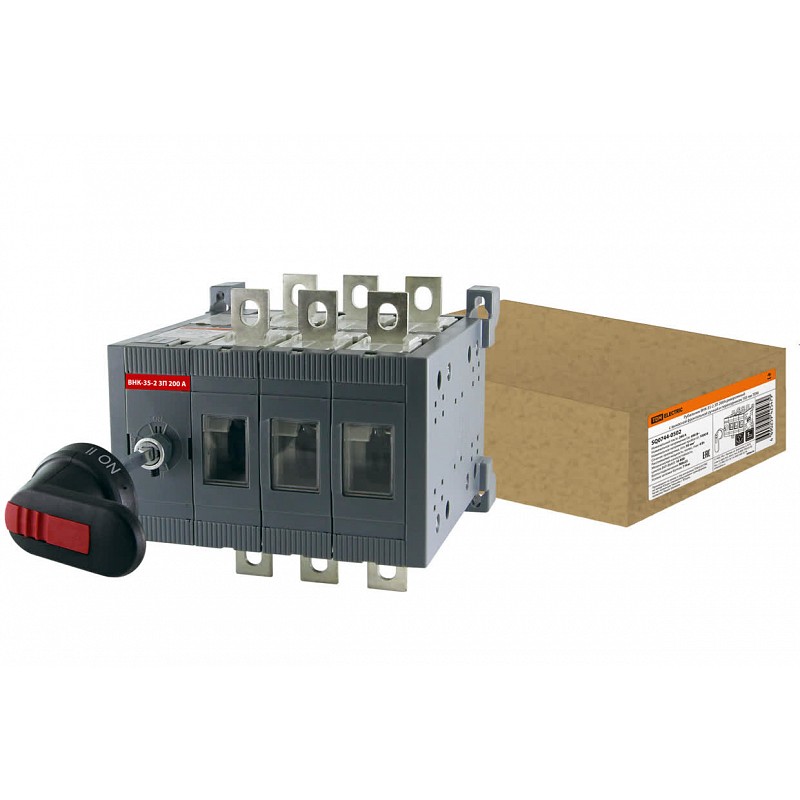

Рубильник ВНК-35-2 3П 200А реверсивный с выносной фронтальной ручкой и переходником 185 мм TDM

Главная » Оборудование для промышленной установки » Рубильники » Рубильник ВНК-35-2 3П 200А реверсивный с выносной фронтальной ручкой и переходником 185 мм TDM

Код для заказа: 219290

Цены для:✓ Физ. лицоЮр. лицо / ИП

Выбрано: Физическое лицо — показаны розничные цены

Рубильник ВНК-35-2 3П 200А реверсивный с выносной фронтальной ручкой и переходником 185 мм TDM

77.19%

13 0

Цена

Розница19 523.05 ₽/шт

Цены включают НДС 22%

Код для заказа: 219290

В наличии: 2 шт
Срок поставки 2-3 раб.дн.
(Без учёта срока доставки)

Ваша цена может быть ниже

Постоянным клиентам — персональные условия. Доступ за 30 секунд:

Открыть опт-доступ (3 поля) ›

📄 Счёт для юрлица — двумя способами

работаем с НДС — документы с НДС 22%;
УПД с заказом, счета и УПД — в личном кабинете;
ЭДО Контур.Диадок, договор поставки по запросу;
постоянным клиентам — возможна отсрочка платежа.

Доставка и оплата

СДЭК — более 1400 пунктов выдачи по всей России;
Курьер по Москве — 800 ₽ в пределах МКАД, дальше — индивидуально;
Любая транспортная компания — до терминала в Москве довезём бесплатно;
Самовывоз со склада (Чёрная Грязь) — 0 ₽.

Как подключить генератор к дому: живая схема с перекидным рубильникомСправочник

Описание Файлы Юр.Лицам

Описание

Рубильник ВНК-35-2 3П 200А реверсивный от TDM – это надежное устройство для коммутации силовых электрических цепей. Он идеально подходит для использования в щитах АВР и может быть применен на различных объектах недвижимости, включая промышленные, коммерческие и жилые здания.

Назначение
Неавтоматическая коммутация силовых электрических цепей с номин. напряжением до 690 В AC и до 440 В DC в устр. распределения электрической энергии.
Использование в щитах АВР.

Применение
Промышленные, коммерческие и бытовые объекты недвижимости.
Инфраструктурные объекты.
Жилые дома.

Материалы
Контакты выполнены из высококачественной меди с гальваническим покрытием.
Корпус и детали выполнены из пластика, не поддерживающего горение.

Преимущества
Реверсивное переключение источника питания под нагрузкой.
Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II).
Специальная форма корпуса для дополнительного охлаждения контактной группы.
Технологическое окошко для наблюдения за положением ножевых контактов.
Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия).
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
Исполнения c выносной и установленной фронтальной рукояткой.
Широкий диапазон рабочих токов Ie (160–800 А).

Конструкция
Состоит из полюсных блоков управления, стянутых болтами и сообщающихся между собой при помощи зубчатых шестерней.
Реверсивное исполнение заключается в объединении двух выключателей-разъединителей и последовательном подключении блоков управления.

Упаковка
Рубильник ВНК-35-1 3П 160А реверсивный по 4 шт. Рубильник ВНК-35-1 3П 200А реверсивный по 4 шт. Рубильник ВНК-35-1 3П 250А реверсивный по 4 шт. Рубильник ВНК-37-1 3П 315А реверсивный по 2 шт. Рубильник ВНК-37-1 3П 400А реверсивный по 2 шт. Рубильник ВНК-39-1 3П 630А реверсивный по 1 шт. Рубильник ВНК-39-1 3П 800А реверсивный по 1 шт. Рубильник ВНК-35-2 3П 160А реверсивный по 4 шт. Рубильник ВНК-35-2 3П 200А реверсивный по 4 шт. Рубильник ВНК-35-2 3П 250А реверсивный по 4 шт. Рубильник ВНК-37-2 3П 315А реверсивный по 2 шт. Рубильник ВНК-37-2 3П 400А реверсивный по 2 шт. Рубильник ВНК-39-2 3П 630А реверсивный по 1 шт. Рубильник ВНК-39-2 3П 800А реверсивный по 1 шт.

Степень защиты (NEMA)	1
Номинальный постоянный ток при AC-23, 400 В	200
Rated permanent current at AC-21, 400 V (*)	200
Switching power at 400 V (*)	80
Version as reversing switch (*)	Да
Высота корпуса	100 мм
Глубина	170 мм
Глубина корпуса	150 мм
Количество вспомогат. нормально разомкнутых (НО) контактов	3
Количество выключателей/переключателей	1
Количество полюсов	3
Компактная версия выключателя-разъединителя	Да
Конструкция прибора	Комплектное устройство в корпусе
Макс. допустимое раб. напряжение Ue AC	690 В
Номин. кратковременно выдерживаемый ток Icw	8 кА
Номин. напряжение изоляции Ui	1 000 В
Номин. продолжительный ток Iu	200 А
Номин. раб. напряжение	375 - 400 В
Номинальная мощность в рабочем режиме при AC-23, 400 В	99 кВт
Подходит для монтажа на передней стенке, 4 отверстия	Да
Подходит для монтажа на шину	Да
Подходит для промежуточного монтажа	Да
Подходит для установки в распределит. щит	Да
Подходит для фронтал. монтажа в центре	Да
Пригоден в качестве главного выключателя	Да
Пригоден в качестве сервисного выключателя	Да
С блокировкой/запираемый (-ая)	Да
Степень защиты (IP), передняя сторона	IP30
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Рукоятка поворот. короткая (узкий хват)
Условный номин. ток короткого замыкания Iq	8 кА
Цвет управляющего элемента	Черный
Ширина	150 мм
Ширина корпуса	170 мм

Основные характеристики

Серия

SQ0744-05

Данные для заказа

Бренд	TDM
Код производителя	SQ0744-0502
Артикул	22023
Масса	3.375
Объём	0.0138119
Страна	Китай
Упаковка	1/4
Штрихкод	4690259425479
